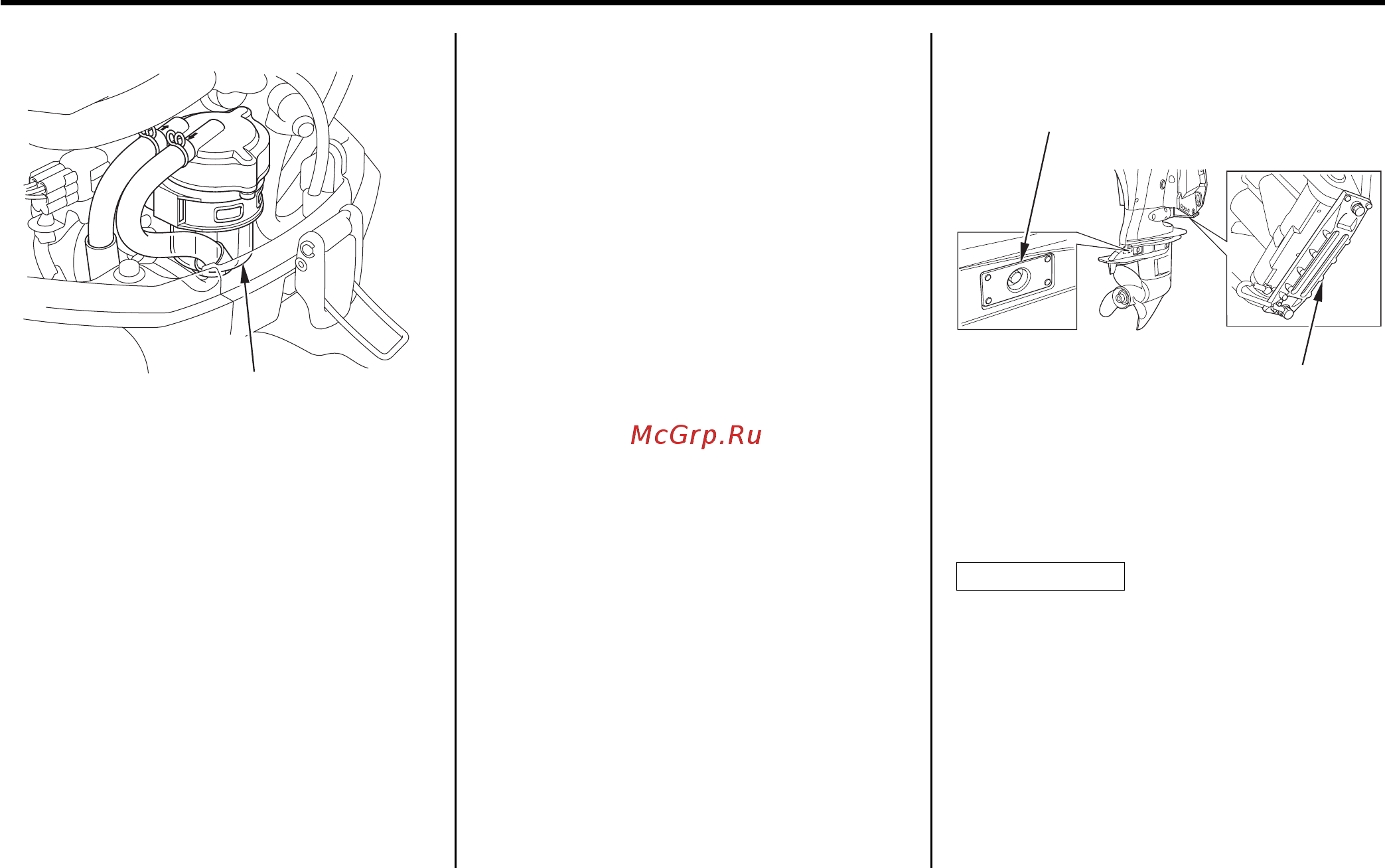

ЭКСПЛУАТАЦИЯ
107
< Ограничитель максимальной
частоты вращения >
Подвесной мотор оснащен ограни$
чителем максимальной частоты
вращения, который срабатывает при
увеличении оборотов коленчатого вала
двигателя свыше допустимого предела.
Ограничитель частоты вращения вала
двигателя может включиться при движе$
нии лодки с установившейся скоростью,
при подъеме подвесного мотора, а также
в случае подсоса воздуха к гребному винту
при резком повороте лодки.
При срабатывании ограничителя
максимальной частоты вращения
выполните следующее:
1. Немедленно прикройте дроссельную
заслонку и проверьте угол наклона
подвесного мотора.
2. Если угол подвесного мотора находится
в рабочем диапазоне, заглушите
двигатель, проверьте состояние
подвесного мотора, проверьте
направление вращения гребного винта
и наличие повреждений гребного
винта.
Устраните обнаруженные
неисправности, при необходимости
обратитесь к официальному дилеру
компании Honda, который занимается
продажей и обслуживанием подвесных
моторов.
Когда включился зуммер системы контроля
за состоянием влагоотделителя:
1. Проверьте влагоотделитель на наличие
воды. При наличии воды во влагоотде$
лителе, удалите ее (см. стр. 127).
ВЛАГООТДЕЛИТЕЛЬ
Разрушающийся материал анодов
обеспечивает противокоррозионную
защиту подвесного мотора.
Окраска анодов или нанесение на них
другого защитного покрытия
приведет к коррозионным
повреждениям подвесного мотора.
В каналах системы охлаждения,
выполненных в блоке цилиндров, также
установлено 2 небольших анода
противокоррозионной защиты.
ПРИМЕЧАНИЕ
< Аноды >
АНОД (на каждой стороне)
АНОД
(транцевый
кронштейн)
