УСТАНОВКА ПОДВЕСНОГО МОТОРА
45
1. Заложите силиконовый герметик (Three
bond 1216 или аналогичный ему)
в крепежные отверстия подвесного
мотора.
2. Установите подвесной мотор на корму
и закрепите его с помощью болтов,
шайб и гаек.
ПРИМЕЧАНИЕ:
Номинальный момент затяжки:
55 Н*м
Величина номинального момента
затяжки приведена только для справки.
Момент затяжки гаек может различаться
в зависимости от материала корпуса
лодки. Проконсультируйтесь со специа$
листами официального дилера компании
Honda, который занимается продажей
и обслуживанием подвесных моторов.
Надежно закрепите подвесной мотор.
Слабое крепление может привести
к случайной потере подвесного мотора,
а также травмированию людей
и повреждению оборудования.
Перед установкой подвесного мотора,
поднимите его при помощи тали, закрепив
подъемные тросы за два рым$болта.
Грузоподъемность тали должна быть
не менее 250 кг.

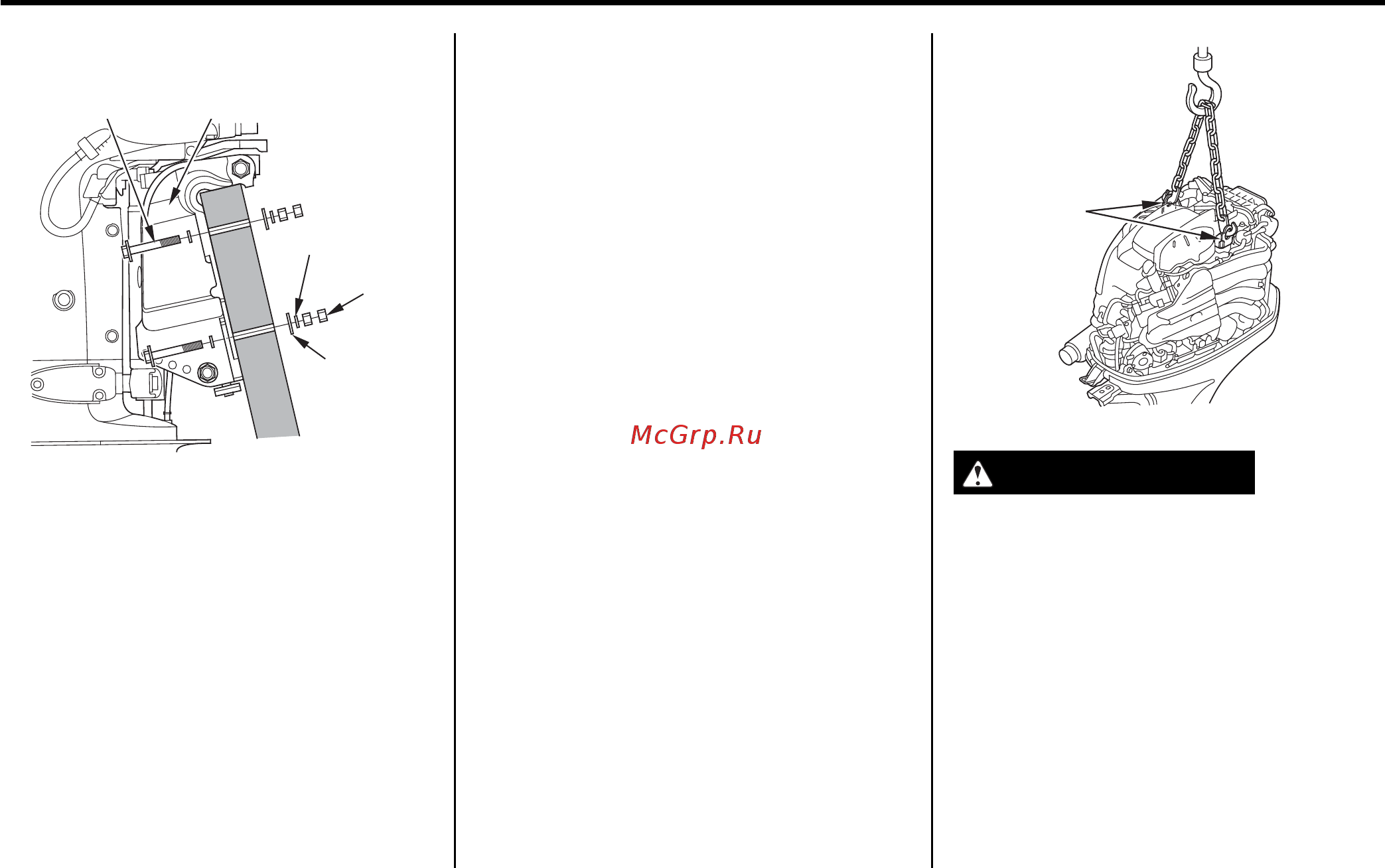

Установка подвесного мотора
БОЛТ
(12 Х 119 ММ) (4 Шт)
РЫМБОЛТЫ
ДВИГАТЕЛЯ
(2 шт)
КРОНШТЕЙН ПОДВЕС
НОГО МОТОРА
ШАЙБА (8 Шт)
ГАЙКА
(8 Шт)
ШАЙБА
(4 Шт)
ПРЕДОСТЕРЕЖЕНИЕ!
