ПУСК ДВИГАТЕЛЯ
68
• Электродвигатель стартера
потребляет значительный ток.
Поэтому запрещается непрерывная
работа стартера более 5 секунд
за одно включение. Если двигатель
не запустился в течение 5 секунд,
то перед следующим включением
стартера необходимо сделать паузу
не менее 10 секунд.
• Не поворачивайте ключ зажигания
в положение START (СТАРТЕР)
при работающем двигателе.
ПРИМЕЧАНИЕ:
Система блокировки "Neutral Starting Sys$
tem" предотвращает пуск двигателя, если
рычаг дистанционного управления
не установлен в нейтральное положение.
Двигатель не запустится, несмотря
на работу стартера.
ПРИМЕЧАНИЕ
5. После пуска двигателя проверьте
наличие водяной струи, вытекающей
из контрольного отверстия. Расход
воды, вытекающей из контрольного
отверстия, может изменяться в
зависимости от состояния термостата.
Это является нормальным явлением.
Если водяная струя отсутствует или из
контрольн. отверстия выходит пар, за
глушите двигатель. Проверьте наличие
предметов, закрывающих проходное
сечение входн. отверстий системы
водяного охлаждения. При необходи
мости очистите вход. отверстие от му
сора. Проверьте, не закупорено ли
контрольное отверстие системы
охлаждения. Если водяная струя
попрежнему не выходит из контроль
ного отверстия, необходимо обратить
ся к официальному дилеру компании
Honda для проверки подвесного мото
ра. До устранения неисправности
эксплуатация подвесного мотора
запрещается.
ПРИМЕЧАНИЕ

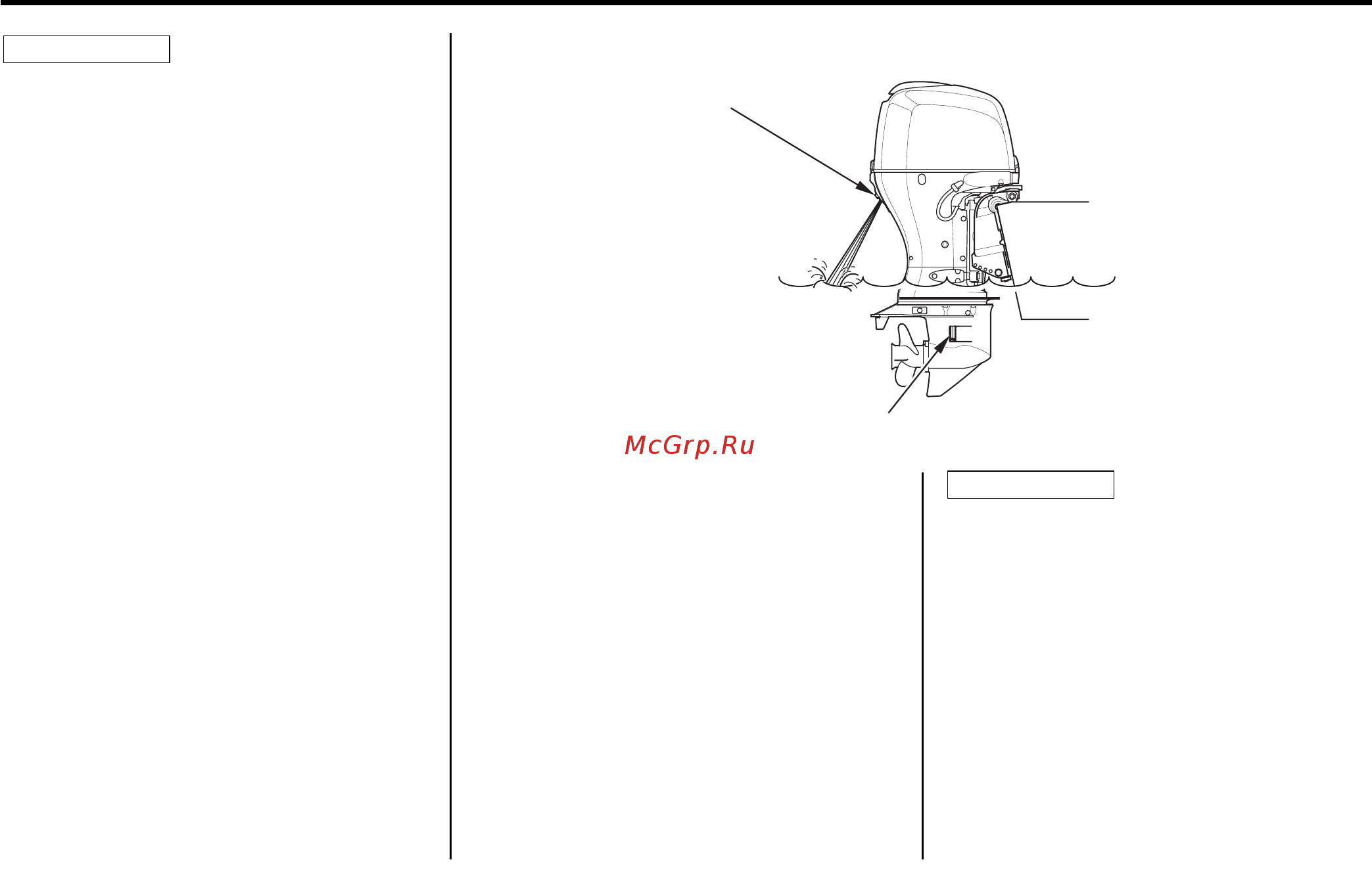

(3)
ВХОДНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ (на каждой стороне)
КОНТРОЛЬНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
