ЭКСПЛУАТАЦИЯ
86
При дальнейшем перемещении рычага
(рычагов) дистанционного управления
на угол более 35° (от нейтрального
положения) происходит увеличение
степени открытия дроссельной заслонки
и скорости хода лодки.
Запрещается резко дергать за рычаг
дистанционного управления.
Перемещайте рычаг в умеренном темпе.
Увеличивайте угол открытия дроссельной
заслонки и обороты двигателя только
после того, как вы будете уверены в
полном включении муфты реверса.
Переместите рычаг (рычаги)
дистанционного управления
приблизительно на 35° в положение
ПЕРЕДНЕГО или ЗАДНЕГО ХОДА, для того
чтобы переключить муфту реверса.
Если на лодке установлена спаренная
силовая установка, то держите рычаги
дистанционного управления, как показано
на рисунке, и перемещайте рычаги
управления левым и правым моторами
одновременно.

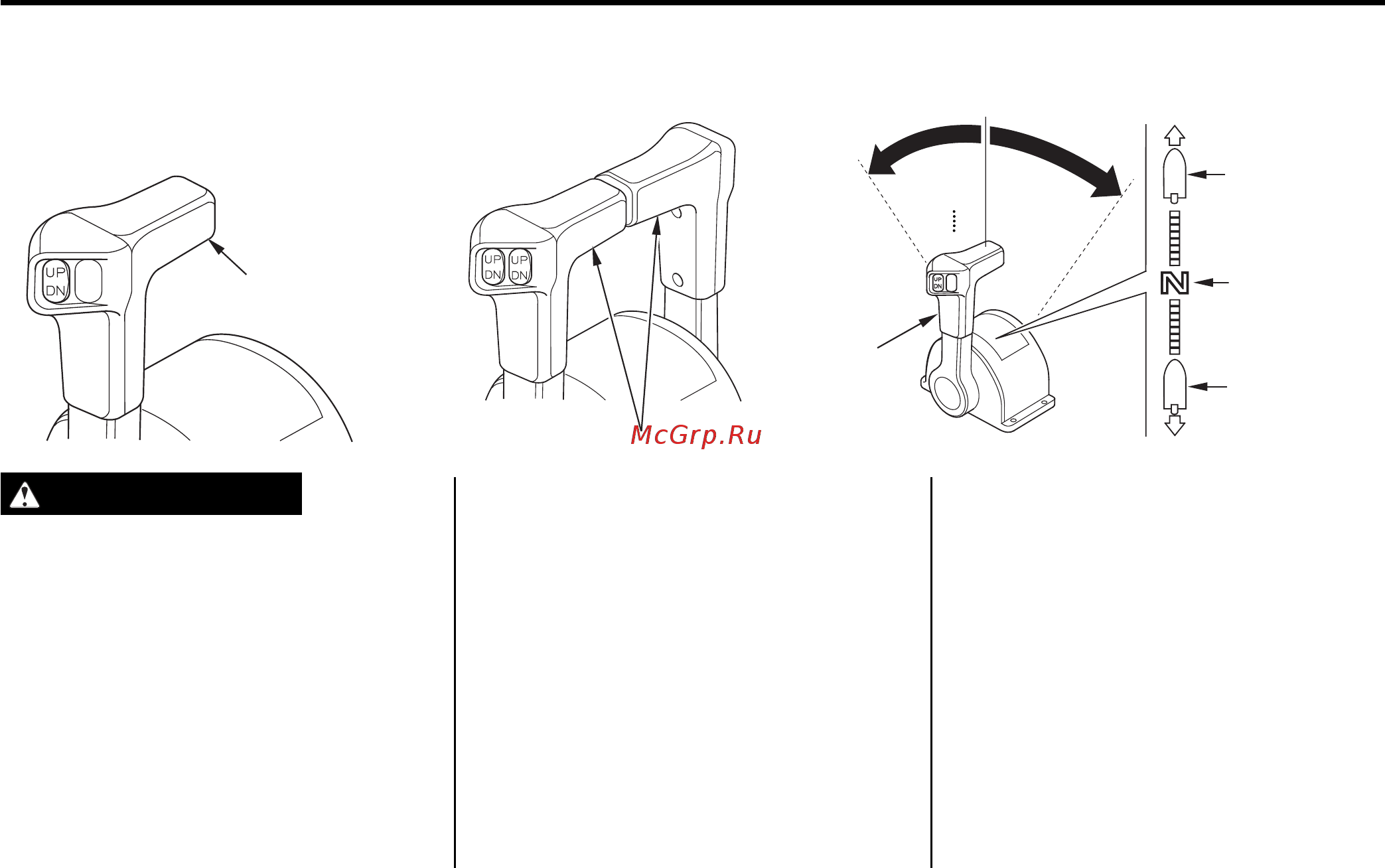

Переключение муфты реверса
(тип R3)
(Пост управления одинарной
силовой установкой)
ПРЕДОСТЕРЕЖЕНИЕ!
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИ
ОННОГО
УПРАВЛЕНИЯ
ЗАДНИЙ
ХОД
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
ПЕРЕДНИЙ
ХОД
(Пост управления спаренной
силовой установкой)
