ЭКСПЛУАТАЦИЯ
96
ПОДЪЕМ ПОДВЕСНОГО
МОТОРА ИЗ ВОДЫ
Поднимите подвесной мотор, для того
чтобы избежать ударов о дно гребного
винта и картера редуктора при подходе
лодки к берегу или во время стоянки
на мелководье. При наличии спаренной
силовой установки, подъем подвесных
моторов нужно осуществлять
одновременно.
1. Переведите рычаг дистанционного
управления в НЕЙТРАЛЬНОЕ
положение и заглушите двигатель.
2. Удерживая в нажатом положении
кнопку «UP» (вверх), поднимите
подвесной мотор в требуемое
положение (в зависимости от условий).

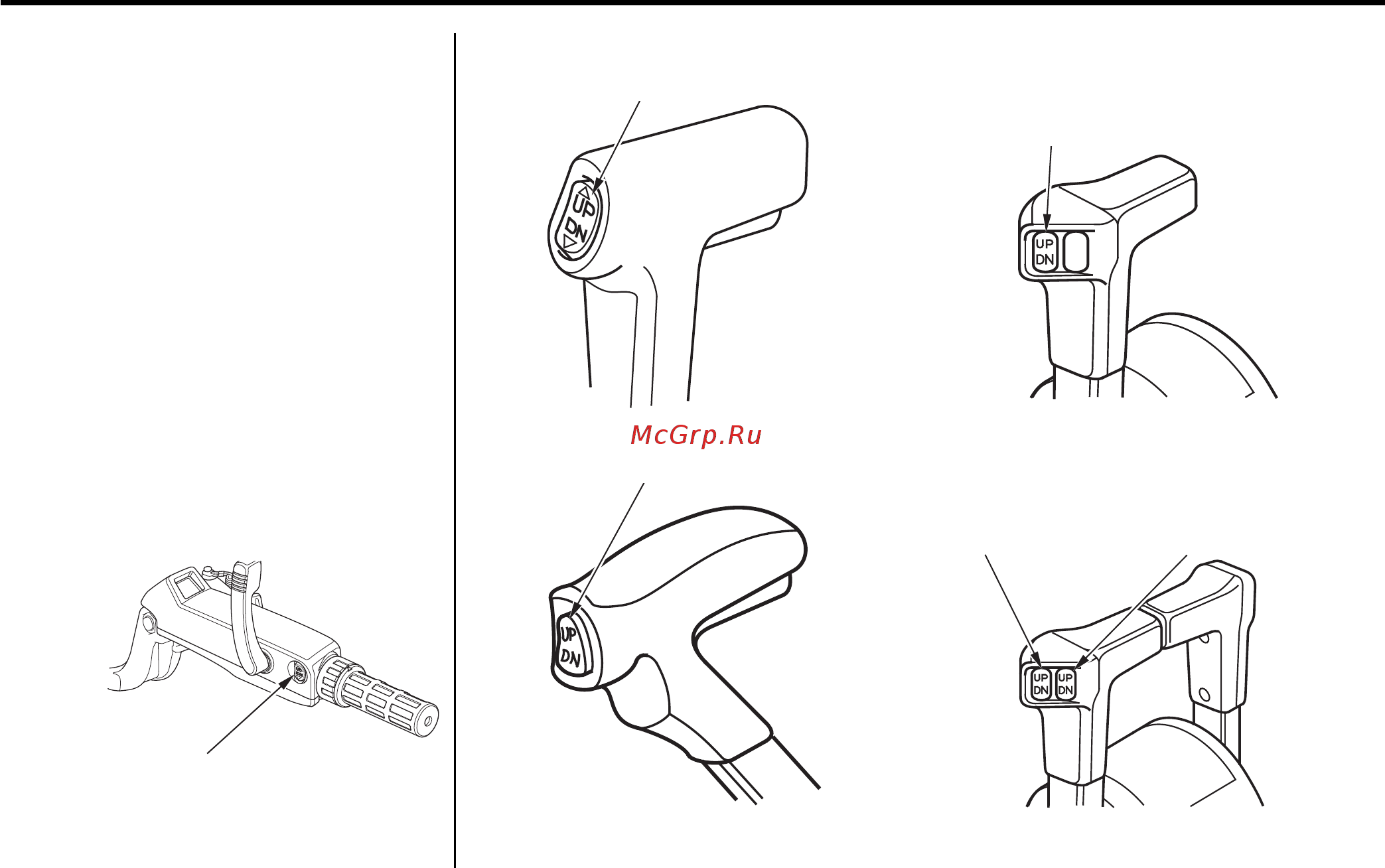

(ТИП Н)
ОРГАНЫ УПРАВЛЕНИЯ
СИСТЕМОЙ ИЗМЕНЕНИЯ
УГЛА НАКЛОНА
(Тип R1)
(Тип R2)
(пост управления спаренной
силовой установкой)
ОРГАНЫ УПРАВЛЕНИЯ СИСТЕМОЙ
ИЗМЕНЕНИЯ УГЛА НАКЛОНА
(Тип R3) (пост управления
одинарной силовой установкой)
ОРГАНЫ УПРАВЛЕНИЯ СИСТЕМОЙ
ИЗМЕНЕНИЯ УГЛА НАКЛОНА
ОРГАНЫ УПРАВЛЕНИЯ СИСТЕМОЙ
ИЗМЕНЕНИЯ УГЛА НАКЛОНА
ОРГАНЫ УПРАВЛЕНИЯ СИСТЕМОЙ
ИЗМЕНЕНИЯ УГЛА НАКЛОНА
(ЛЕВАЯ)
(ПРАВАЯ)
