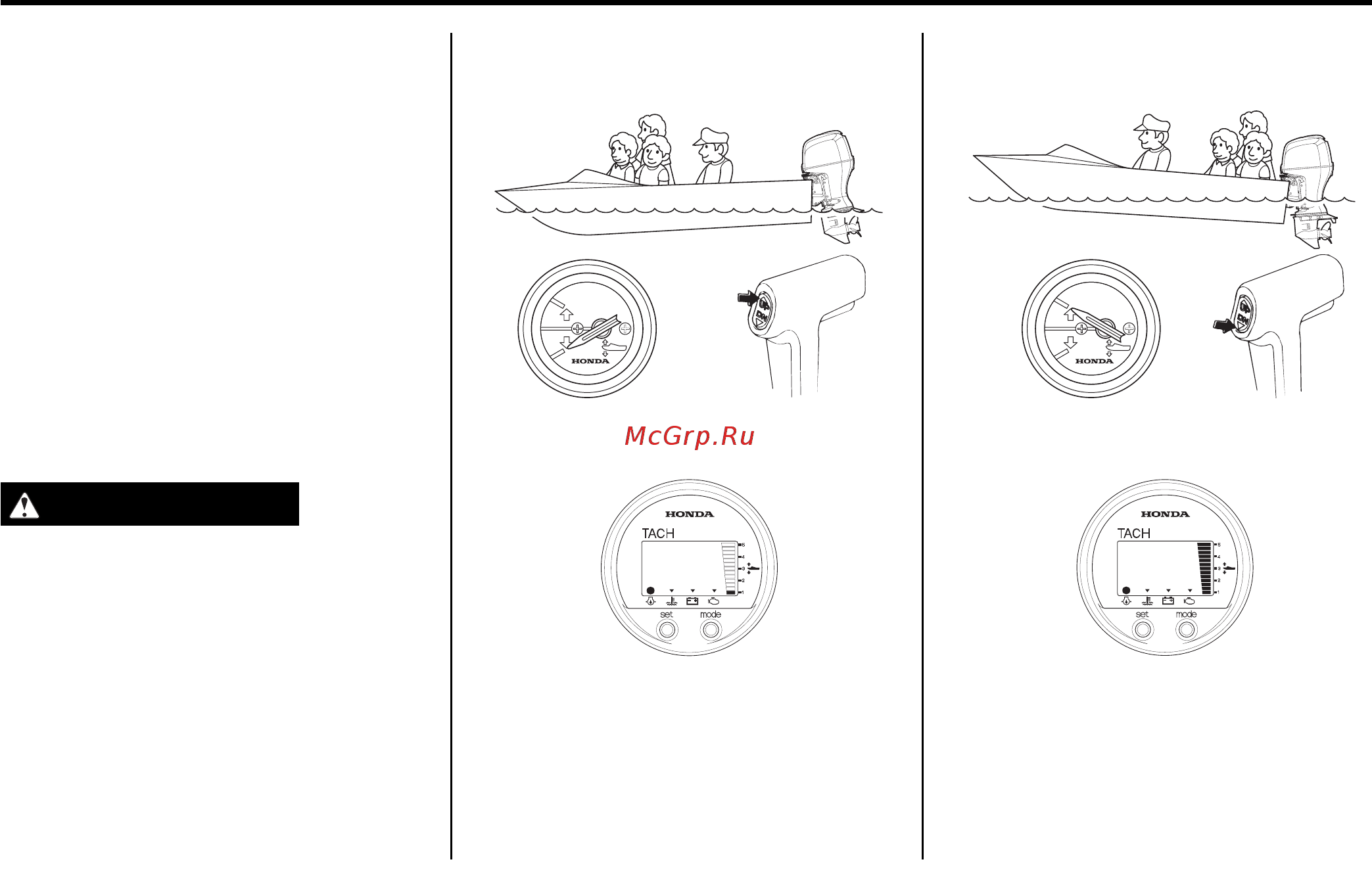

![Honda BF 90 [95/156] Эксплуатация](/views2/1240232/page95/bg5f.png)
ЭКСПЛУАТАЦИЯ
95
Указатель угла установки
мотора
(базовое или дополнительное
оборудование)
Указатель угла установки подвесного
мотора показывает угол его наклона.
Контролируя угол наклона подвесного
мотора по указателю и удерживая в нажа$
том положении кнопки системы
изменения угла наклона мотора "UP"
(вверх) или "DN" (вниз), установите мотор
в положение, которое обеспечивает
высокие ходовые качества и устойчивость
движения лодки.
На рисунке показан пост управления типа
R1. Для других постов управления эти
процедуры выполняются аналогично.
Если на лодке установлена спаренная
силовая установка, отрегулируйте угол
наклона с помощью органов управления,
расположенных сбоку на рычаге
дистанционного управления.
Выполнение регулировки с помощью
органов управления, расположенных
на консоли управления, нарушит баланс
между левым и правым подвесными
моторами, что сильно ухудшит
эксплуатационные характеристики
и стабильность работы моторов.
ПРЕДОСТЕРЕЖЕНИЕ!
При минимальном угле наклона
подвесного мотора, индикация указателя
наклона будет соответствовать изобра$
жению. Для того чтобы приподнять нос
лодки, увеличьте наклон подвесного мо$
тора. Для этого следует удерживать в нажа$
том положении кнопку системы изменения
угла наклона мотора «UP» (вверх).
СИЛЬНЫЙ ДИФФЕРЕНТ НА НОС
1. ГРУЗ СЛИШКОМ СИЛЬНО СМЕЩЕН ВПЕРЕД
2. СЛИШКОМ НИЗКОЕ РАСПОЛОЖЕНИЕ ПОД
ВЕСНОГО МОТОРА
Цифровой тахометр Цифровой тахометр
СИЛЬНЫЙ ДИФФЕРЕНТ НА КОРМУ
1 ГРУЗ СЛИШКОМ СИЛЬНО СМЕЩЕН В КОРМУ
2. СЛИШКОМ ВЫСОКОЕ РАСПОЛОЖЕНИЕ
ПОДВЕСНОГО МОТОРА
При максимальном угле наклона подвес$
ного мотора, индикация указателя наклона
будет соответствовать изображению..
Для того чтобы опустить нос лодки, умень$
шите наклон подвесного мотора, удерживая
в нажатом положении кнопку системы
изменения угла наклона мотора «DN»
(вниз).
