Honda BF 90 [40/156] Тахометр базовое или дополнительное оборудование
![Honda BF 90 [40/156] Тахометр базовое или дополнительное оборудование](/views2/1240232/page40/bg28.png)

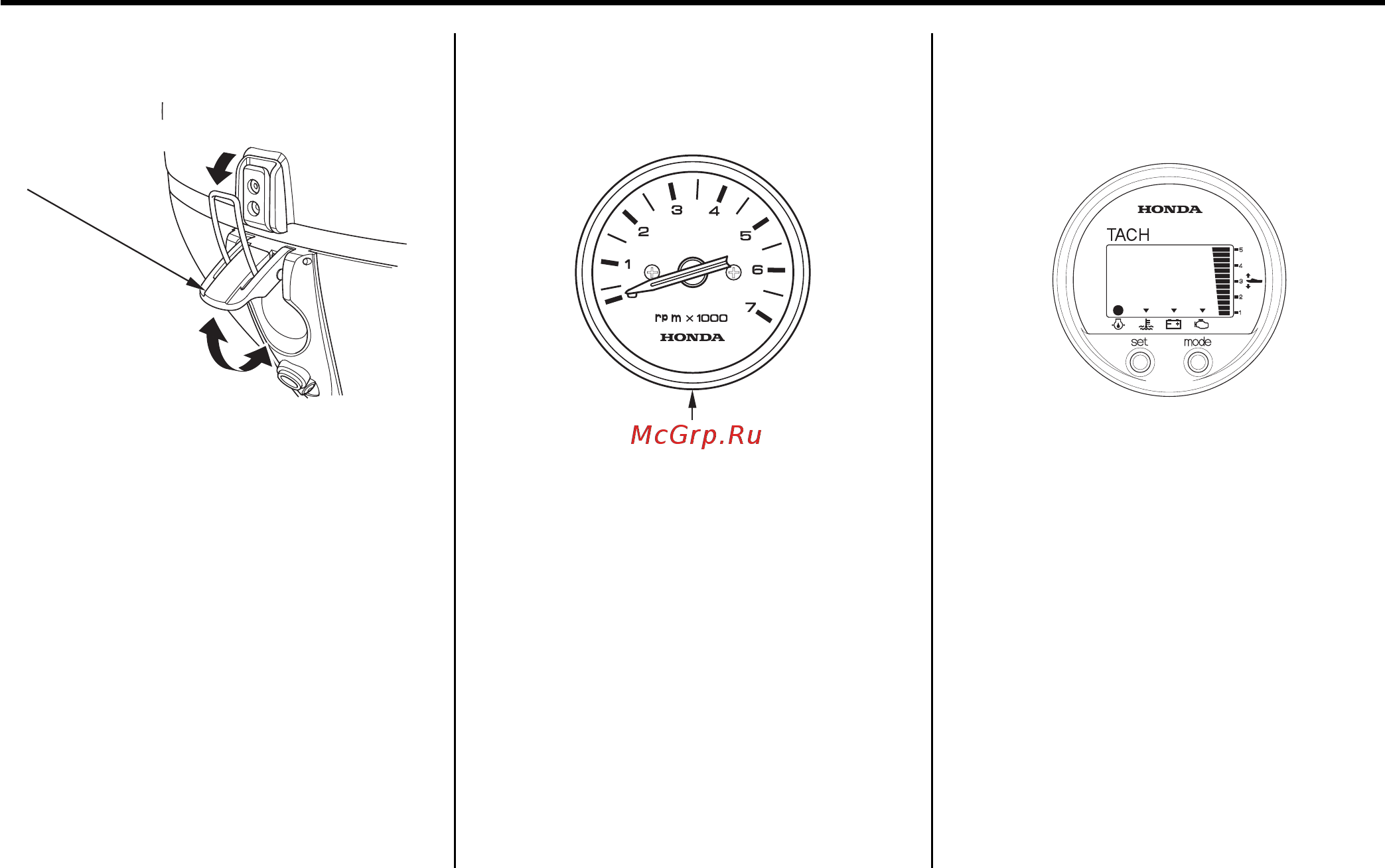

ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (ОБЩИЕ ПОЛОЖЕНИЯ)
40
ФИКСАТОР
КОЖУХА ДВИГАТЕЛЯ
(передний/
задний)
Для того чтобы снять кожух двигателя
или закрепить его после установки,
соответственно, поднимите рычаг
фиксатора и отведите запорную скобу
или установите скобу и опустите рычаг
фиксатора.
Тахометр показывает частоту вращения
коленчатого вала двигателя в об/мин.
Тахометр
(базовое или дополнительное
оборудование)
ТАХОМЕТР
Тахометр с цифровой индикацией может
выполнять следующие функции.
• Тахометр
• Счетчик моточасов
• Указатель угла установки мотора
• Индикатор низкого давления
моторного масла
• Сигнализатор перегрева двигателя
• Индикатор ACG
• Индикатор PGM$FI
Инструкции по работе с цифровым
тахометром см. в "Руководстве по эксплуа$
тации", которое прилагается к каждому
прибору.
Цифровой тахометр
(дополнительное
оборудование: тип R)
UNLOCK
(разблокировать)
Фиксатор кожуха двигателя
(Передний/Задний)
LOCK
(заблокировать)
