ЭКСПЛУАТАЦИЯ
97

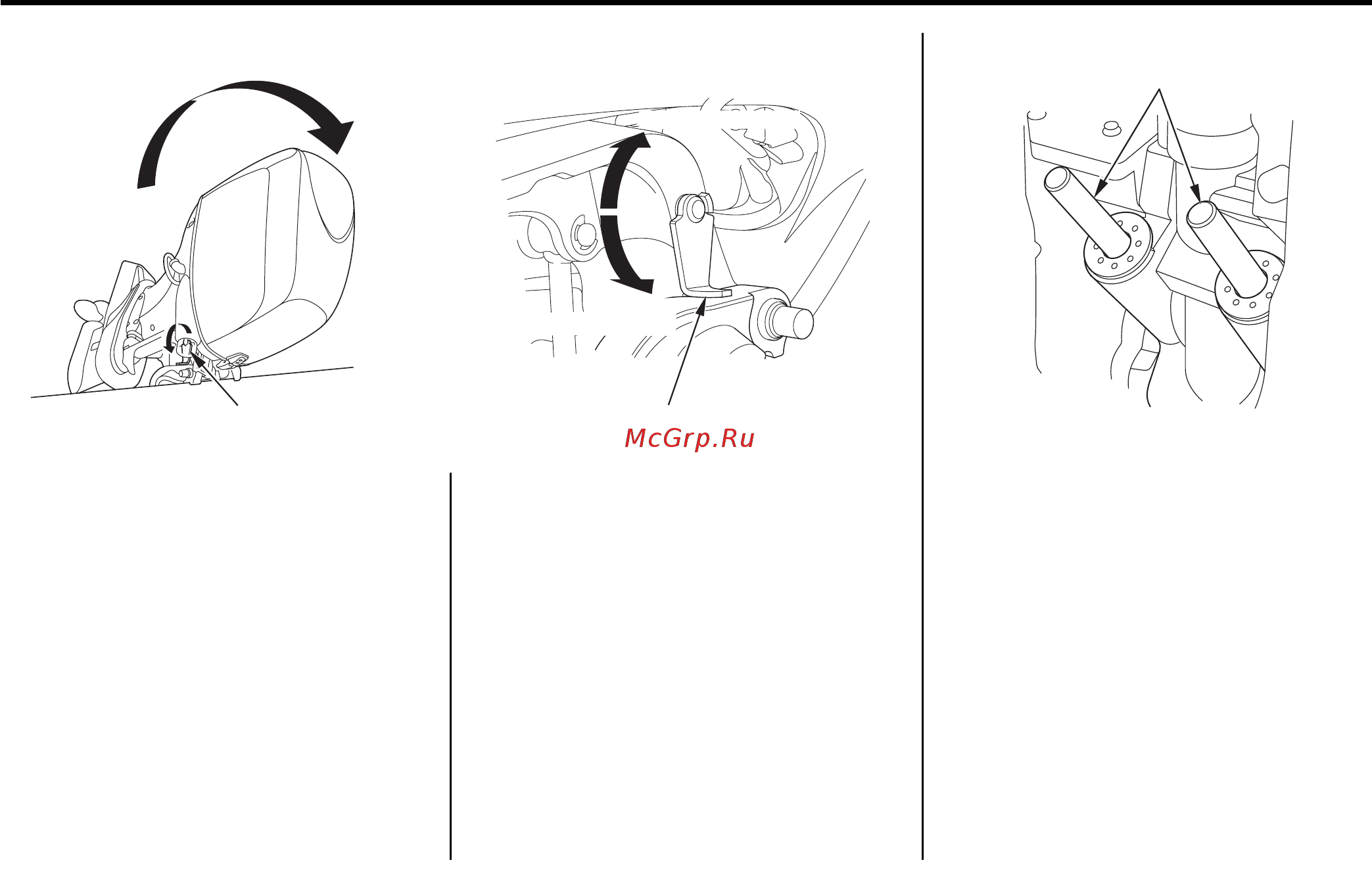

На стоянке поднимите подвесной мотор и
закрепите его в поднятом положении с по$
мощью рычага фиксатора.
Переведите рычаг дистанционного
управления в НЕЙТРАЛЬНОЕ положение
и заглушите двигатель перед началом
подъема подвесного мотора.
1. При помощи органов управления
системы изменения угла наклона под$
весного мотора поднимите его из воды.
2. Опустите рычаг фиксатора мотора
в положение «LOCK» (заблокировать)
и опустите подвесной мотор до упора
рычага в транцевый кронштейн.
3. Нажмите на кнопку «DN» (вниз)
системы изменения угла наклона
подвесного мотора и полностью убери$
те штоки силовых цилиндров системы
изменения угла наклона мотора.
4. Для того, чтобы опустить мотор следует,
при помощи органов управления,
поднять его немного вверх и перевести
рычаг фиксатора в положение FREE
(ослабить).
Стоянка
FREE (ослабить)
РЫЧАГ ФИКСАТОРА ПОДВЕСНОГО
МОТОРА В ПОДНЯТОМ ПОЛОЖЕНИИ
РЫЧАГ ФИКСАТОРА ПОДВЕСНОГО
МОТОРА В ПОДНЯТОМ ПОЛОЖЕНИИ
ШТОК СИЛОВОГО
ЦИЛИНДРА
LOCK
(заблокировать)
