2 Информация об оборудовании
Logano plus GB102– 6 720 816 816 (2015/07)
12

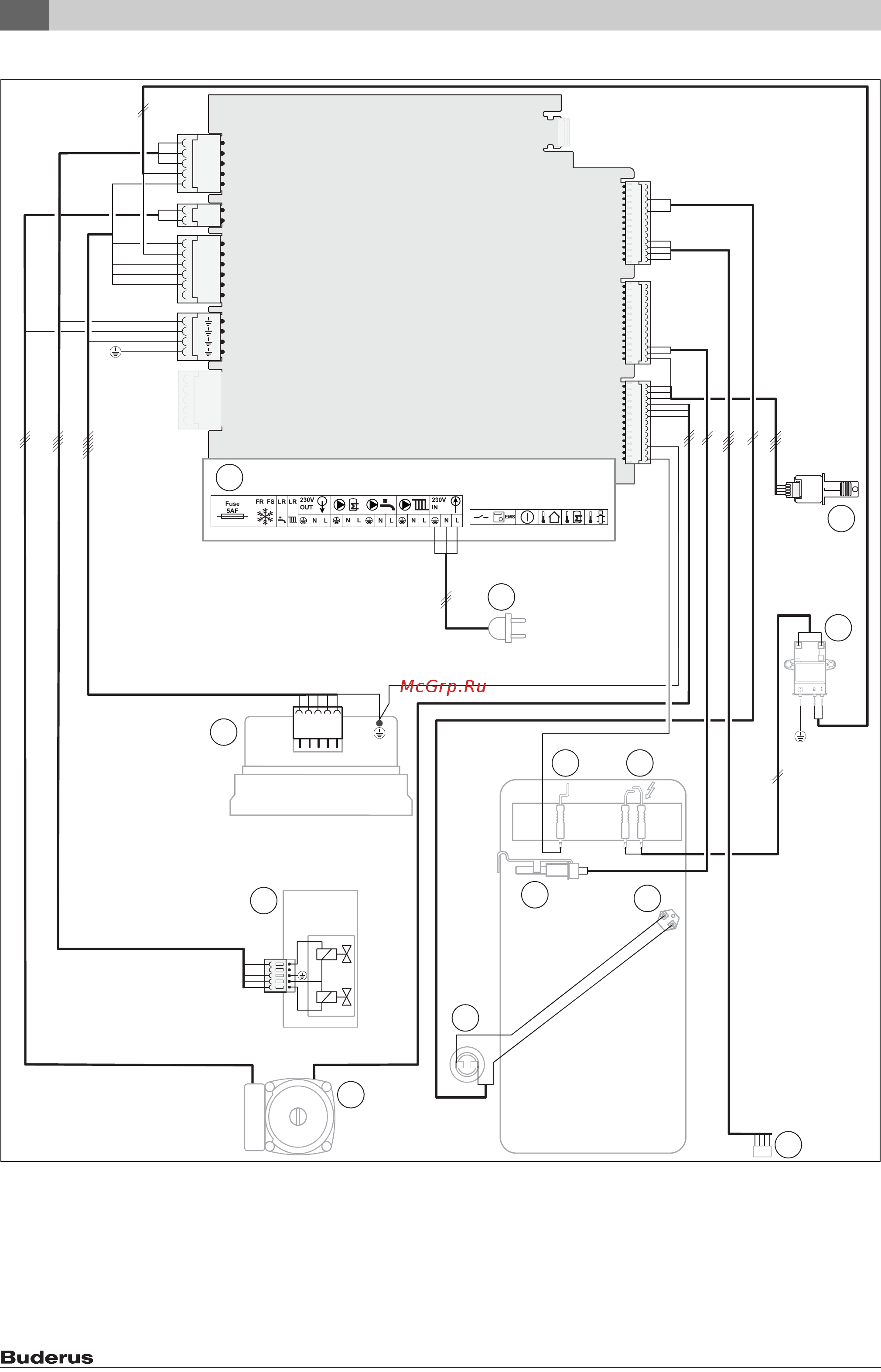

2.13 Электромонтажная схема системного котла
Рис. 9
[1] Клеммный блок устройства
[2] Вилка для подключения к электросети
[3] Кодирующий штекер (HCM)
[4] Запальный генератор
[5] Запальные электроды
[6] Электрод — индикатор пламени
[7] Ограничитель предельной температуры котла
[8] Датчик температуры подающей линии
[9] Соединение 3-ходового клапана
[10] Насос
[11] Термостат перегрева дымохода
[12] Газовая арматура
[13] Вентилятор
L1
N
L2
N
N
1
13
9
3
4
2
11
7
56
8
6720809859-90.1Wo
12
10
