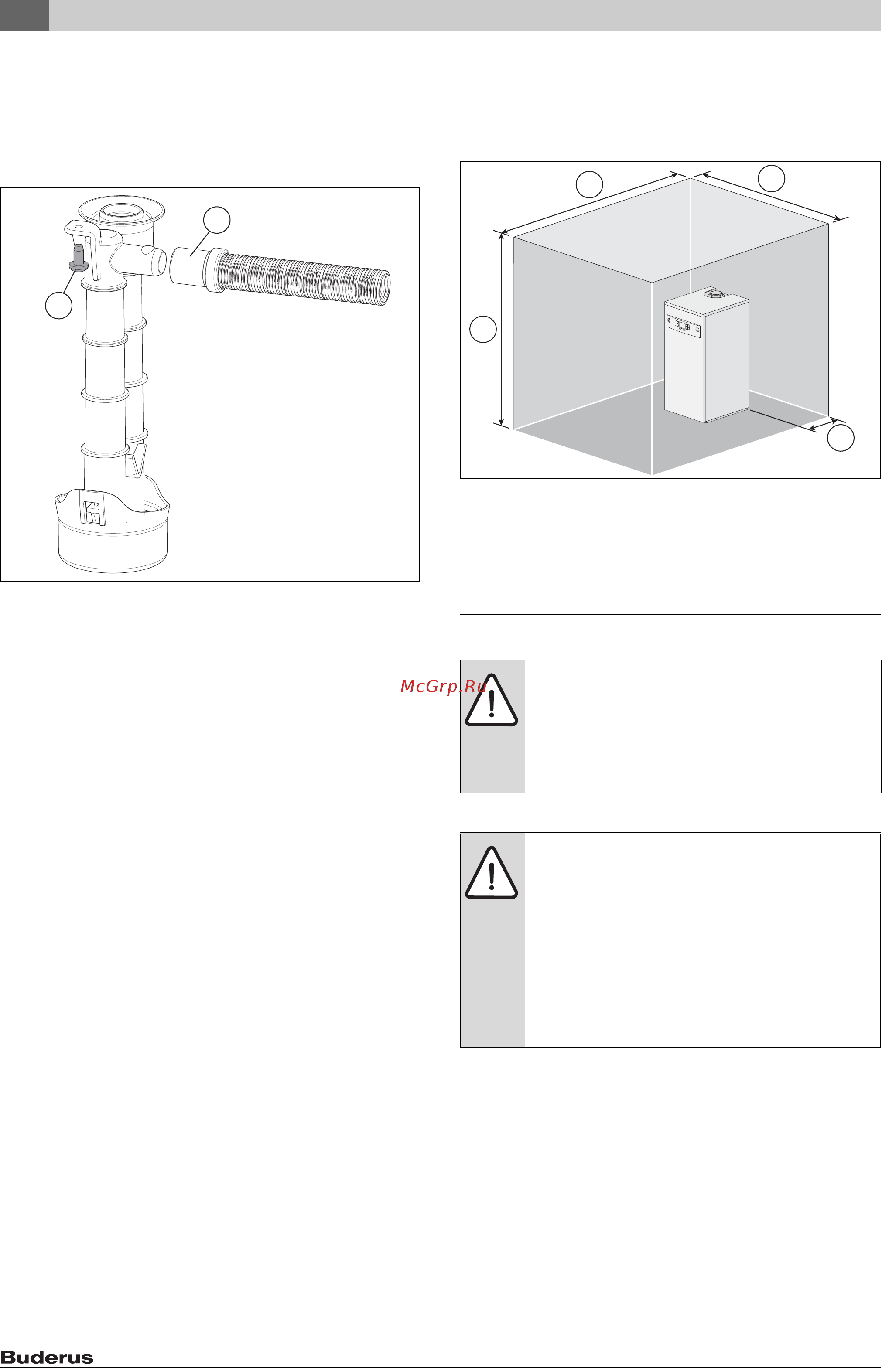

![Buderus GB102S-30 [18/68] Монтаж](/views2/1251199/page18/bg12.png)
5 Монтаж
Logano plus GB102– 6 720 816 816 (2015/07)
18
4.4.1 Демонтаж сифона для слива конденсата
▶ Освободите хомут [1]
▶ Открутите винт, фиксирующий сифон, [2]
▶ Потяните сифон вниз, чтобы удалить его из котла
▶ В верхнюю часть сифонa залейте 250 мл чистой воды
▶ Установите сифон в котел
Рис. 12 Конденсатоуловитель
▶ Монтаж системы нейтрализации конденсата (вспомогательное
оборудование) следует проводить в соответствии с
инструкциями по монтажу
▶ Трубопровод отвода конденсата на выходе из устройства должен
быть направлен в точку дренажа
▶ Подсоединение к системе канализации следует выполнять в
соответствии с государственными и местными стандартами,
нормами и правилами
4.5 Место установки котла и рекомендуемые
расстояния от стен
4.5.1 Монтаж
• Данный котел рассчитан на монтаж в подходящем месте внутри
помещения и должен устанавливаться на неподвижную твердую
негорючую поверхность, размер и прочность которой
соответствуют размеру и весу котла.
4.5.2 Рекомендуемые расстояния от стен для выполнения
монтажа и технического обслуживания
Ниже представлены расстояния, обеспечивающие минимальное
пространство, необходимое для выполнения монтажа,
эксплуатации и технического обслуживания котла.
Рис. 13 Монтажные расстояния от стен
[1] 1900 мм
[2] 2500 мм
[3] 2000 мм
[4] 70 мм
5Монтаж
5.1 Распаковка котла
Распаковка:
1. Удалите соединения, фиксирующие коробку
При использовании острого инструмента соблюдайте
осторожность, чтобы не повредить коробку и не получить
травму.
2. Перед удалением коробки рекомендуется открыть верхние
откидные створки и снять дополнительные детали (A, B и C),
отложив их в сторону.
3. Теперь коробку можно снять с котла.
▶ Удалите полиэтиленовый пакет, защищающий поверхность
котла, и аккуратно удалите его из рабочей зоны.
6720809859-77.1Wo
2
1
УВЕДОМЛЕНИЕ: Запуск котла
▶ Перед включением котла или началом монтажа
дымоотводных каналов необходимо внимательно
изучить предыдущие разделы в главе
"Предварительные работы" и выполнить
соответствующие требования.
УВЕДОМЛЕНИЕ: Перемещение котла
▶ Необходимо использовать надлежащие методы
выполнения погрузочно-разгрузочных работ с
тяжелыми объектами.
▶ Соблюдайте осторожность, чтобы не повредить
панели котла или пол.
▶ В котле может содержаться вода, оставшаяся после
заводских испытаний
▶ До начала монтажных работ котел следует хранить в
сухом месте
6720809859-09.1Wo
1
2
3
4
