10 Обслуживание и запчасти
Logano plus GB102– 6 720 816 816 (2015/07)
41
10.3 Целостность дымохода
Целостность системы отвода дымовых газов и производительность
котла можно проверить через контрольные точки дымохода.

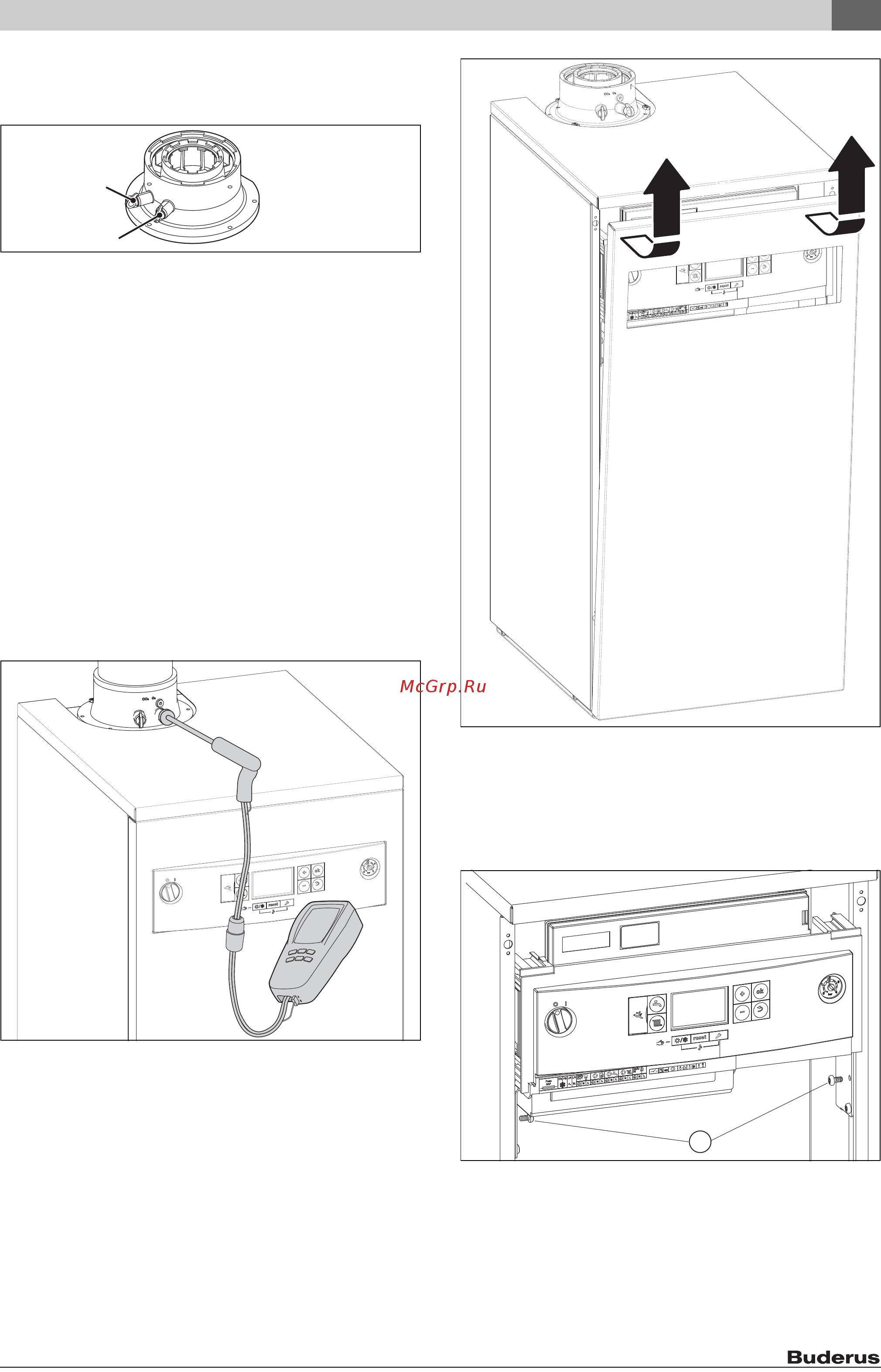

Рис. 48 Башня дымохода
[1] Точка отбора дымовых газов
[2] Точка отбора пробы поступающего воздуха
С установленным кожухом и в режиме работы котла с максимальной
теплопроизводительностью (см. раздел Установка котла на
максимальную производительность").
▶ Вставьте зонд анализатора в точку отбора проб на
воздухозаборнике [2].
▶ Наконечник зонда следует выбирать серповидный;
отрегулируйте конус на зонде так, чтобы он уплотнял точку
отбора проб, а его наконечник располагался надлежащим
образом.
▶ Дождитесь стабилизации показаний и убедитесь, что:
– содержание O
2
больше или равно 20.6 %.
– содержание CO
2
меньше 0.2 %
▶ Если показания выходят за эти пределы, это указывает на
наличие проблемы в системе отвода дымовых газов или в
контуре горения, например отсутствуют или смещены
уплотнения
Рис. 49 Тест на целостность дымохода
10.4 Сервисный контроль: доступ к компонентам
Для доступа снимите переднюю панель котла.
▶ Потяните за верхние углы передней панели в направлении от
корпуса, пока шаровые защелки не освободятся.
▶ Снимите панель с двух нижних кронштейнов и аккуратно
отложите в сторону.
▶ Опустите пульт управления в сервисное положение.
▶ Открутите четыре винта крепления крышки камеры сгорания и
снимите ее, чтобы получить доступ к компонентам.
Рис. 50 Доступ к компонентам
10.4.1 Пульт управления: сервисное положение
Опустите пульт управления в сервисное положение, открутите
верхний винт [1] с каждой стороны монтажного кронштейна, слегка
ослабьте нижние винты и поверните пульт вперед. Пульт
управления удерживается под наклоном приблизительно в 100°.
Рис. 51 Пульт управления в сервисном положении
2
1
6720809859-22.1Wo
6720809859-23.1Wo
6720809859-18.1Wo
1
6720809859-19.1Wo
