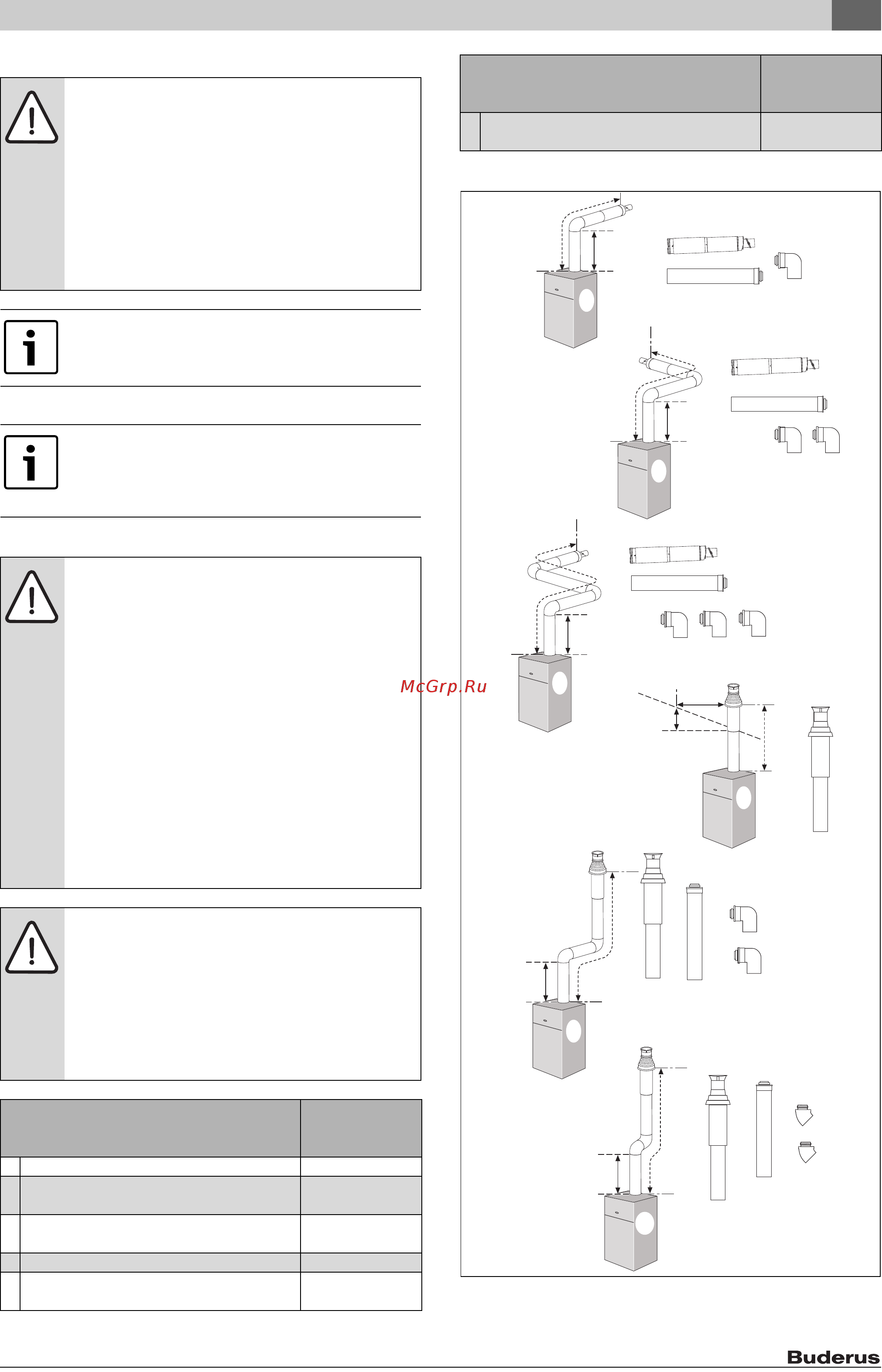

![Buderus GB102S-30 [21/68] Варианты системы отвода дымовых газов](/views2/1251199/page21/bg15.png)
5 Монтаж
Logano plus GB102– 6 720 816 816 (2015/07)
21
Газовые соединения
Проем для системы отвода дымовых газов
5.4 Варианты системы отвода дымовых газов
Рис. 17 Варианты системы отвода дымовых газов
OПACHO: Угроза для жизни из-за взрыва
воспламеняющихся газов
▶ Работу с компонентами, контактирующими с газом,
разрешается выполнять только
квалифицированным специалистам, имеющим
соответствующий допуск.
▶ Соблюдайте государственные и местные стандарты,
нормы и правила
▶ Используйте только утвержденные методы
устройства газонепроницаемых соединений
В котле может присутствовать вода, оставшаяся после
заводских испытаний.
Горизонтальные секции системы отвода дымовых газов
должны отходить от котла вверх с наклоном в 52 мм на
метр, чтобы конденсат стекал обратно в котел и
безопасно удалялся через сливную конденсатную трубу.
BHИMAHИE: Недоступные системы отвода дымовых
газов:
▶ В местах, где система отвода дымовых газов будет
недоступна, следует создать условия для ее
обслуживания и осмотра.
▶ В пустотах, в которых проходят скрытые трубы
системы отвода дымовых газов, следует
предусмотреть хотя бы один квадратный смотровой
люк размером не менее 300 мм.
▶ Стыки труб системы отвода дымовых газов в
пустотах должны располагаться на расстоянии не
более 1,5 метра от края смотрового люка.
▶ Смотровые люки должны находиться в местах
смены направления.
▶ Если это невозможно, изгибы труб должны быть
доступны для осмотра с обоих направлений.
УВЕДОМЛЕНИЕ: Эффективные длины систем отвода
дымовых газов:
▶ каждый используемый изгиб величиной 90°
эквивалентен прямому участку системы отвода
дымовых газов длиной 2 метра;
▶ каждый используемый изгиб величиной 45°
эквивалентен прямому участку системы отвода
дымовых газов длиной 1 метр
Максимальная
общая длина L
(мм) дымохода
Тип дымохода
1 Горизонтальный дымоход высокого уровня 11 000
2 Горизонтальный дымоход высокого уровня
с изгибами 2 x 90°
9 000
3 Горизонтальный дымоход высокого уровня
с изгибами 3 x 90°
7000
4 Вертикальный сбалансированный дымоход 15 000
5 Вертикальный сбалансированный дымоход
с изгибами 2 x 90°
11 000
Таб. 9 Варианты системы отвода дымовых газов
6 Вертикальный сбалансированный дымоход
с изгибами 2 x 45°
13 000
Максимальная
общая длина L
(мм) дымохода
Тип дымохода
Таб. 9 Варианты системы отвода дымовых газов
3
L
120 mm
120 mm
1
L
120 mm
2
L
6720809859-82.1Wo
Flat roof
300 mm
500 mm
Pitched
roof
4
L
5
L
6
L
120 mm
120 mm
