2 Информация об оборудовании
Logano plus GB102– 6 720 816 816 (2015/07)
7

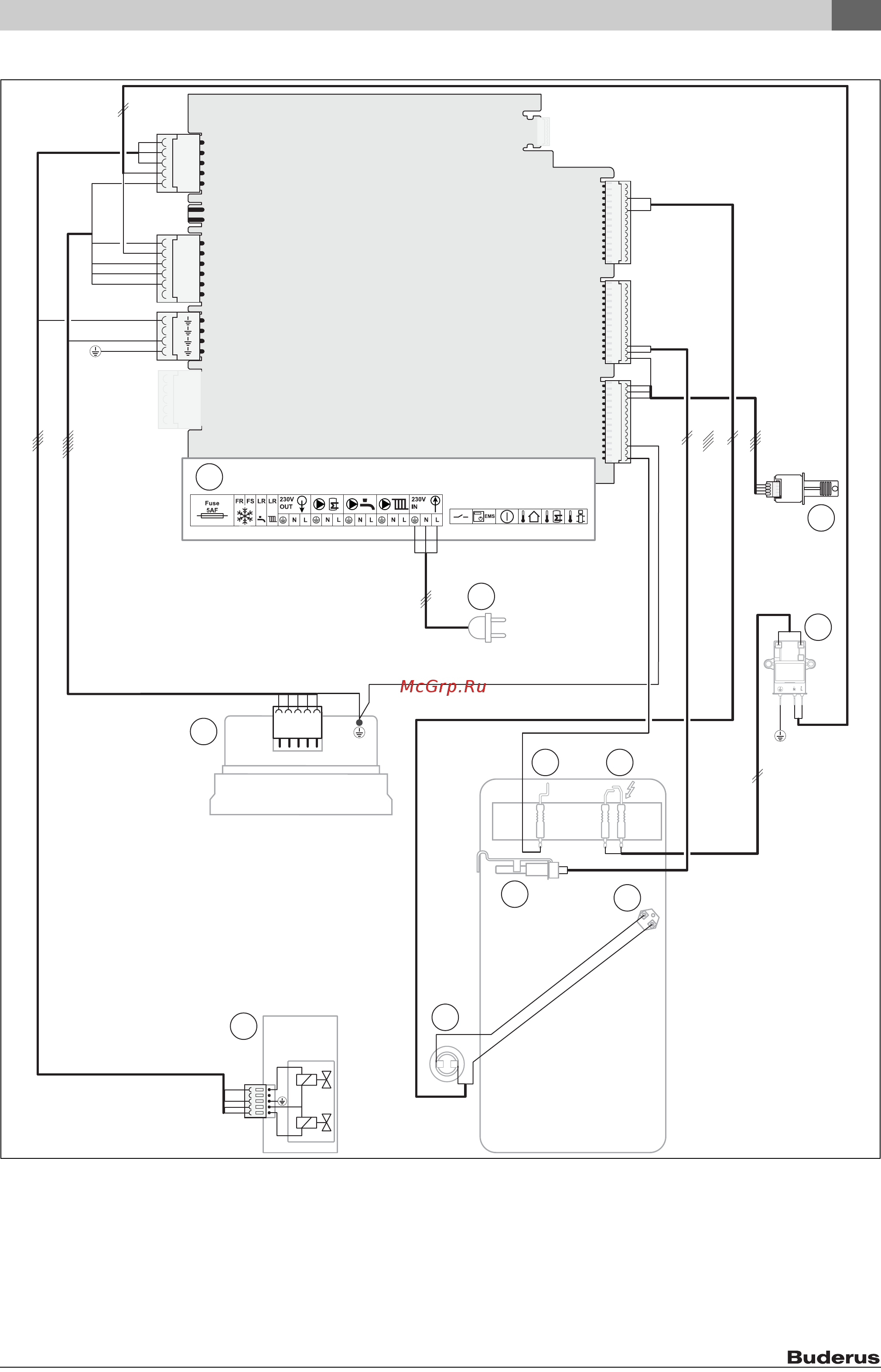

2.8 Электромонтажная схема стандартного котла
Рис. 4
[1] Клеммный блок устройства
[2] Электропитание от сети
[3] Кодирующий штекер (HCM)
[4] Запальный генератор
[5] Запальные электроды
[6] Электрод — индикатор пламени
[7] Ограничитель предельной температуры котла
[8] Датчик температуры подающей линии
[9] Термостат перегрева дымохода
[10] Газовая арматура
[11] Вентилятор
L1
N
L2
N
N
1
11
3
4
2
9
7
56
8
10
6720809859-91.1Wo
