Buderus GB102S-30 [17/68] Подключение подающей и обратной линии
![Buderus GB102S-30 [17/68] Подключение подающей и обратной линии](/views2/1251199/page17/bg11.png)
4 Подготовительные работы
Logano plus GB102– 6 720 816 816 (2015/07)
17
4.2.1 Подключение подающей и обратной линии

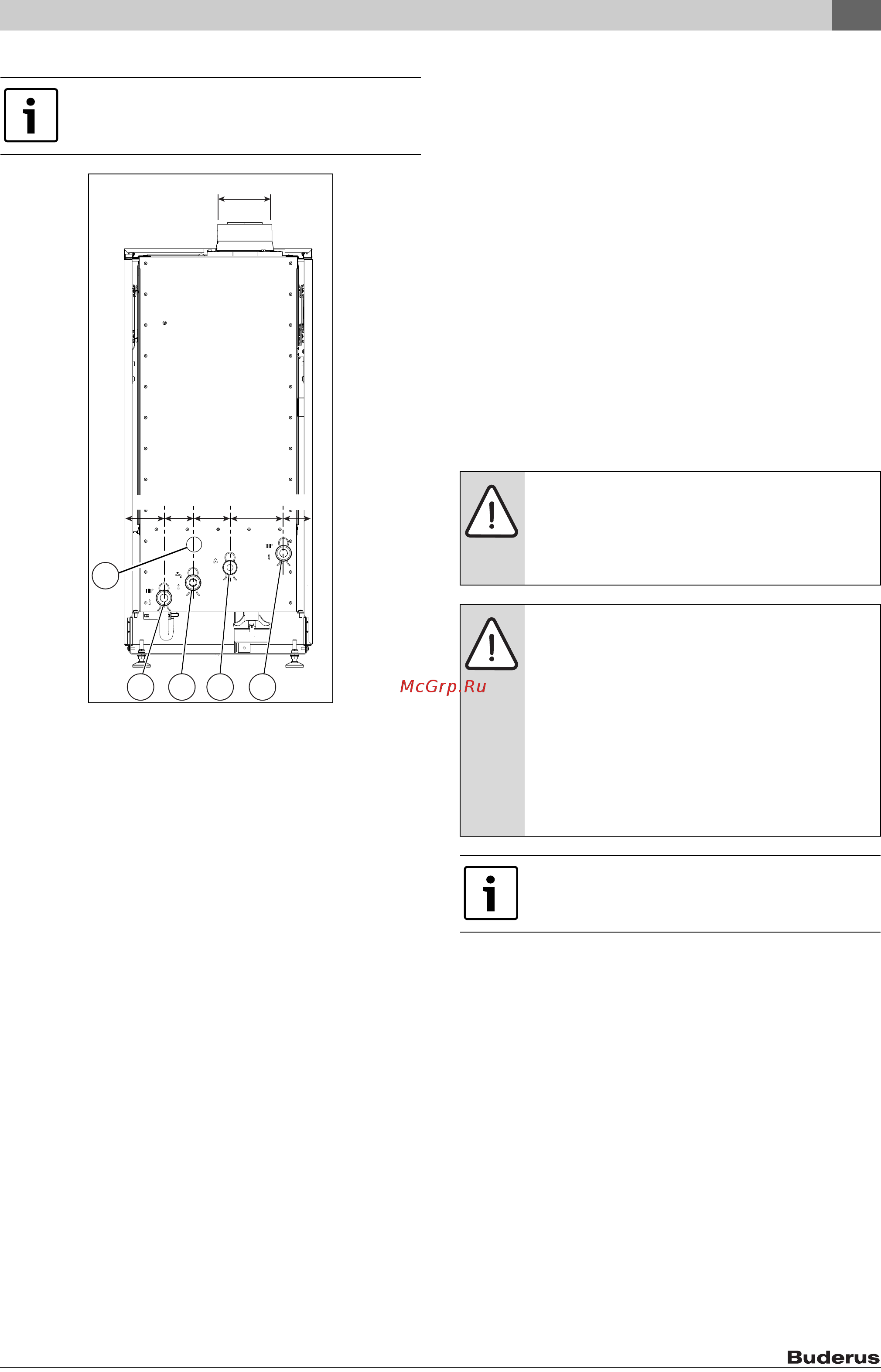

Рис. 11 Месторасположение штуцеров подсоединения
трубопроводов
Стандартный котел:
[1] Штуцер подсоединения трубопровода подающей линии (1'')
[2] Штуцер подсоединения трубопровода подвода газа (3/4'')
[3*] Нет (есть только на системном котле)
[4] Штуцер подсоединения трубопровода обратной линии (1'')
[5] Выпуск конденсата
Системный котел:
[1] Штуцер подсоединения трубопровода системы отопления и
горячего водоснабжения (1'')
[2] Штуцер подсоединения трубопровода подвода газа (3/4'')
[3*] Штуцер подсоединения обратного трубопровода горячего
водоснабжения (1'') (если котел оснащен 3-ходовым
клапаном)
[4] Штуцер подсоединения обратного трубопровода
отопительной системы (1'')
[5] Выпуск конденсата
4.2.2 Расширительный бак и сливной клапан
Для подключения расширительного бака
Согласно EN12828 бак следует установить рядом с котлом.
▶ Установите расширительный бак непосредственно перед
насосом.
4.3 Система водоводов и трубопроводная сеть
Пластмассовая трубопроводная сеть основной системы
• Любой пластмассовый трубопровод должен иметь медный
патрубок подключения к котлу длиной не менее 600 мм,
подсоединенной к котлу.
• Пластиковую трубу, используемую для систем теплых полов,
необходимо контролировать с помощью термостатического
смесительного клапана, ограничивающего температуру
контуров на уровне 50°C. В качестве трубопровода от котла к
смесительному клапану следует использовать медные трубки.
Основная система/соединения/клапаны:
• Не используйте оцинкованные радиаторы и трубопроводы.
• Все соединения системы, вентили и смесительные клапаны
должны быть рассчитаны на давление величиной 3 бара.
• Сливные краны следует устанавливать во всех нижних точках
системы.
• Воздухоотводчики следует предусмотреть во всех верхних
точках системы.
4.4 Слив конденсата
Перед запуском котла убедитесь, что сифон для слива конденсата
содержит не менее 250 мл чистой воды.
Если система отвода дымовых газов еще не установлена, воду
можно залить через внутреннюю трубу для отвода дымовых газов.
Если система отвода дымовых газов установлена, перед
заполнением сифон необходимо демонтировать.
Чтобы обеспечить возможность технического
обслуживания устройства, установите запорные
клапаны в подающей и обратной линии
6720809859-10.1Wo
123*4
61
78 111
Ø125
5
83
59
OПACHO: Опасность смертельного отравления
дымовыми газами. Возможна утечка дымовых газов,
если сифон не заполнен водой, а также при наличии
негерметичных соединений.
▶ Заполните сифон водой
УВЕДОМЛЕНИЕ: Дополнительные рекомендации
относительно слива конденсата
▶ Конденсат, образующийся в устройстве и в системе
отвода дымовых газов, необходимо сливать
надлежащим способом (между системой отвода
конденсата и устройством следует предусмотреть
достаточный перепад по высоте)
▶ При подсоединении канала слива конденсата к
канализационной системе необходимо соблюдать
государственные стандарты, нормы и правила
▶ Соблюдайте местные нормы и правила
Системы нейтрализации конденсата доступны в
качестве вспомогательных устройств.
