2 Информация об оборудовании
Logano plus GB102– 6 720 816 816 (2015/07)
4
Горючие и коррозионноактивные материалы
Не храните и не используйте никакие горючие материалы (бумагу,
разбавители, краски и т. д.) внутри или в непосредственной
близости от устройства.
Химически агрессивные вещества могут вызвать коррозию, в этом
случае действие гарантии прекращается.
Установка и модификация
Запрещается изменять конфигурацию дымоходов, кроме случав,
описанных в соответствующих инструкциях; любое неправильное
использование или несанкционированные изменения устройства,
дымохода или связанных деталей и систем могут привести к потере
гарантии. Изготовитель не несет ответственности за результаты
подобных действий, за исключением установленных законом прав.
Обслуживание
Конечному пользователю рекомендуется ежегодно проводить
техобслуживание системы, которое должен выполнять
квалифицированный специалист, имеющий допуск на проведение
данного вида работ. Для обеспечения экономии, безопасности и
надежности необходимо использовать только одобренные
запчасти.
1.2 Законодательные и нормативные акты
Инструкции по установке
Установку котла должен выполнять квалифицированный
специалист в соответствии со всеми законодательными и
нормативными актами, действующими на момент установки; особое
внимание должно уделяться местным условиям или инструкциям.
2 Информация об оборудовании
2.1 Общие положения
Функции котла и контрольный перечень
• С готовым электромонтажом и трубным монтажом
• Внутренний каркас из оцинкованной стали
• Bosch EMS — система управления
• Автоматический розжиг горелки
• Прямые запальные электроды
• Встроенная защита от замерзания
• Встроенная система диагностики неисправностей
• Модулируемый автоматический газовый клапан
• Вентилятор воздуха для горения с регулятором скорости
вращения
• Датчик и регулятор температуры центрального отопления
• Датчик перегрева дымовых газов

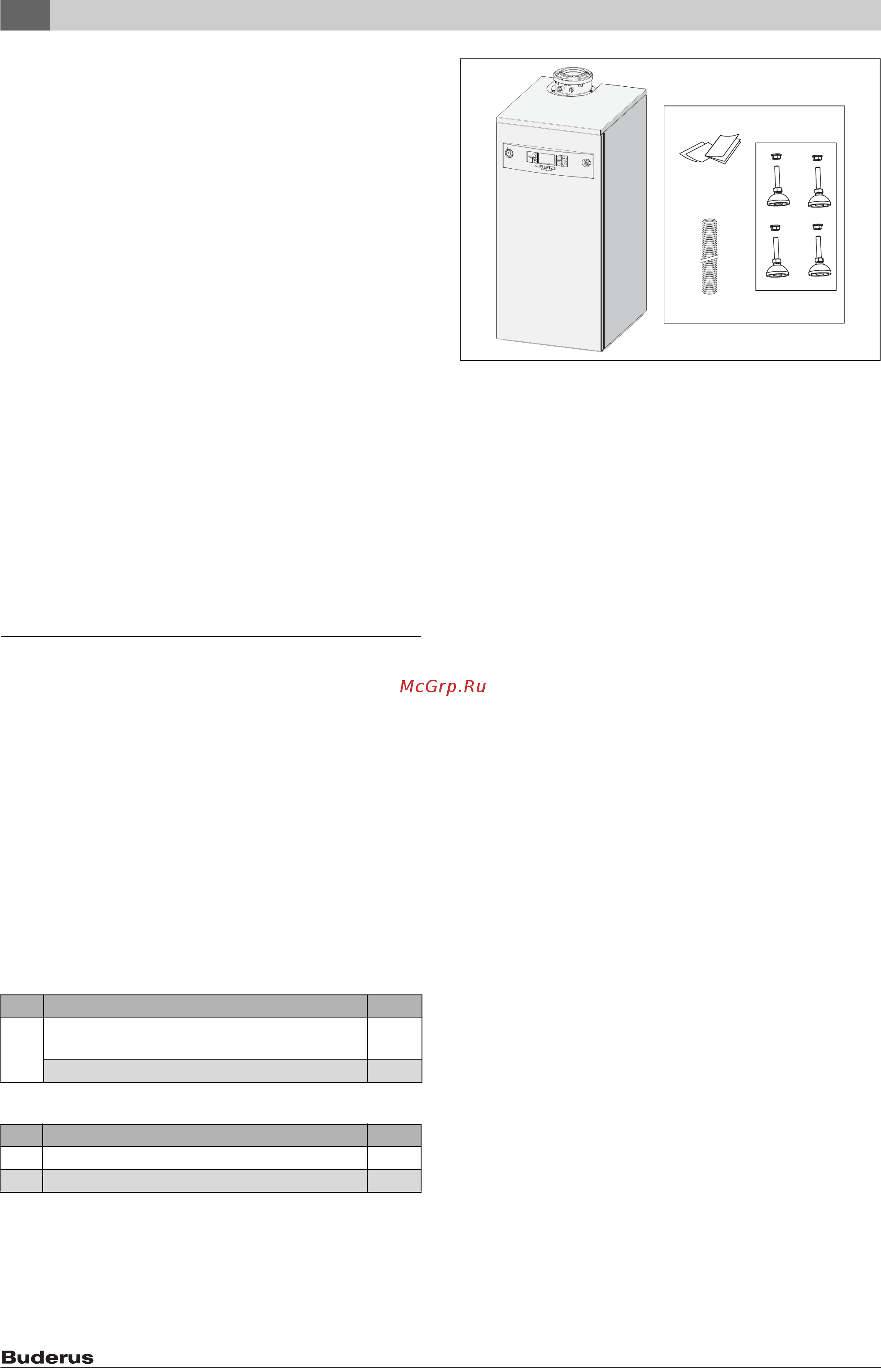

Рис. 1 Стандартный пакет
2.2 Применение по назначению
Эти котлы можно использовать только в системе центрального
отопления с замкнутым контуром.
Использование в других целях считается ненадлежащим
применением. Гарантия не распространяется на повреждения,
возникшие в результате ненадлежащего использования.
Коммерческое и промышленное использование этих приборов для
производства тепла в технологических целях не допускается.
Используйте только газ, поставляемый официальными
поставщиками газа.
Обеспечьте надлежащую эксплуатацию котла в рамках пределов,
указанных на этикетке с техническими данными, а также в
соответствии с параметрами, представленными в этой инструкции.
2.3 Декларация соответствия
Это изделие по своей конструкции и условиям эксплуатации
соответствует европейским директивам и дополняющим их
государственным нормативам.
Соответствие подтверждено знаком CE.
Вы можете запросить декларацию соответствия изделия нормам ЕС.
Для этого отправьте запрос по адресу, указанному в конце
инструкции.
Изделия отвечают требованиям, предъявляемым к газовым
конденсационным котлам, в части нормативов в области
энергосбережения.
Устройства проходят испытания в соответствии с EN 677.
Контрольный список — документация: Колво
1 Инструкция по установке, вводу в эксплуатацию и
техническому обслуживанию
1
Инструкция для пользователя 1
Таб. 3 Документация — контрольный список
Контрольный список — монтажный набор: Колво
2 Отводящая труба предохранительного клапана 1
3 Ножки для установки по уровню 4
Таб. 4 Монтажный набор — контрольный список
6720809859-47.1Wo
1
2
3
