10 Обслуживание и запчасти
Logano plus GB102– 6 720 816 816 (2015/07)
43
Если после завершения вышеупомянутых проверок котел не
проходит испытание давления вентилятора, обратитесь в группу
Worcester, Bosch для получения дальнейшей консультации.
▶ После выполнения измерений выключите котел.
▶ Снимите трубу забора воздуха для горения.
▶ Отсоедините манометр и установите крышку контрольной точки.
▶ Установите трубу забора воздуха для горения.

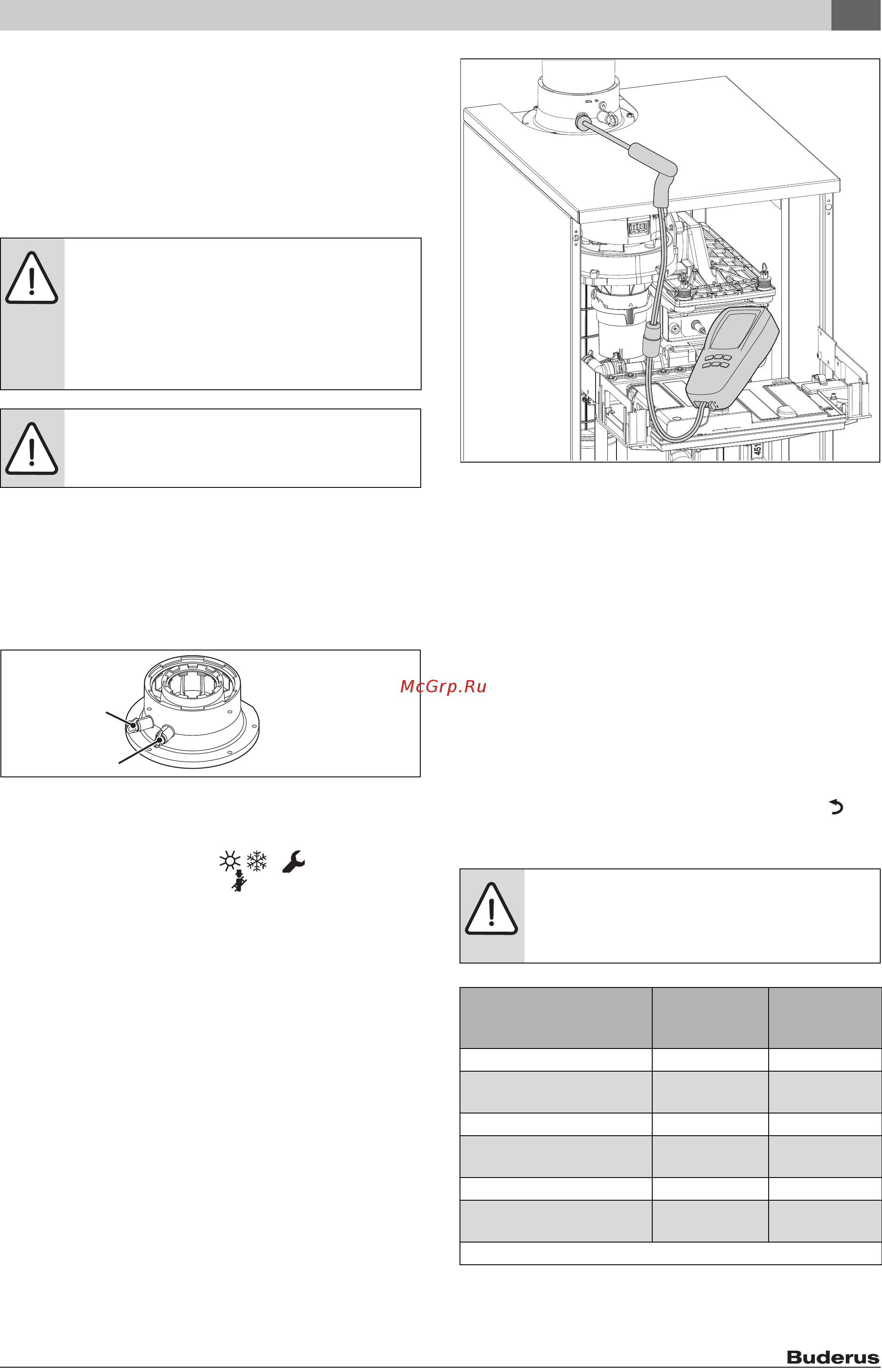

10.7 Анализ дымовых газов
Проверка горения
▶ Подключите анализатор дымовых газов к точке отбора проб (1)
дымовых газов, как показано на рисунке ниже.
▶ Наконечник зонда следует установить в центр дымохода;
отрегулируйте конус на зонде так, чтобы он уплотнял точку
отбора проб, а его наконечник располагался надлежащим
образом.
Рис. 55 Башня дымохода
[1] Точка отбора дымовых газов
[2] Точка отбора пробы поступающего воздуха
▶ Нажмите одновременно кнопки / и , чтобы
активировать режим «Трубочист» ; на дисплее отображается
температура потока, на алфавитном-цифровом дисплее мигает
процентное значение тепловыделения. При этом на дисплее
отображается символ горелки.
Нажимайте кнопку + или -, пока не отобразится требуемое
значение тепловыделения. Сначала установите значение 100%.
– Производительность котла возрастет до максимального
уровня приблизительно через 30–35 секунд.
▶ Обеспечьте работу котла в режиме максимальной
производительности в течение не менее 10 минут.
▶ Сравните показания содержания CO/CO
2
с данными в
таблице 22.
Рис. 56
▶ Убедитесь, что содержание CO не превышает 200 ppm.
▶ Установите котел в режим минимальной производительности.
– Производительность котла снизится до минимального уровня
в течение приблизительно 30–35 секунд.
– Дождитесь стабилизации параметров котла в режиме
минимальной производительности.
▶ Сравните показания содержания CO/CO
2
с данными в
таблице 22.
▶ Убедитесь, что содержание CO не превышает 200 ppm.
▶ Снова установите котел в режим максимальной
производительности и повторно проверьте содержание CO/CO
2
.
– Производительность котла возрастет до максимального
уровня приблизительно через 30–35 секунд.
– Дождитесь стабилизации параметров котла в режиме
максимальной производительности.
▶ Если параметры соответствуют норме, нажмите кнопку ,
чтобы переключить котел в нормальный режим работы.
▶ Соберите и установите кожух котла.
УВЕДОМЛЕНИЕ: Проверка горения
▶ Проверку горения должен выполнять
квалифицированный специалист. Запрещается
выполнять проверку, если лицо, выполняющее
проверку горения, не имеет калиброванного
анализатора горения, и не компетентен в его
использовании.
УВЕДОМЛЕНИЕ: Давление газа на входе
▶ Убедитесь, что давление газа на входе проверено
и соответствует норме; см. раздел 7.5
2
1
6720809859-22.1Wo
УВЕДОМЛЕНИЕ: Минимум CO
2
▶ Минимальное значение содержания CO
2
должно
быть по крайней мере на 0,1 меньше
максимального показания содержания CO
2
.
Тип газа
Макс. настройка
содержания CO
2
в %
Мин. настройка
содержания
CO
2
в %
G20 Природный газ (42 кВт) 9,5 (+0,4/-0,0) 9,4 (+0,4/-0,0)
G20 Природный газ
(16 и 32 кВт)
9,4 (+0,4/-0,0) 8,6 (+0,4/-0,0)
G25 Природный газ (42 кВт) 7,6 (+0,4/-0,0) 7,5 (+0,4/-0,0)
G25 Природный газ
(16 и 32 кВт)
7,5 (+0,4/-0,0) 6,9 (+0,4/-0,0)
G31Сжиженный газ (42 кВт) 10,9 (+0,4/-0,0) 10,8 (+0,4/-0,0)
G31Сжиженный газ
(16 и 32 кВт)
10,8 (+0,4/-0,0) 10,5 (+0,4/-0,0)
CO меньше 200 ppm
Таб. 22 Настройки CO/CO
2
6720809859-25.1Wo
