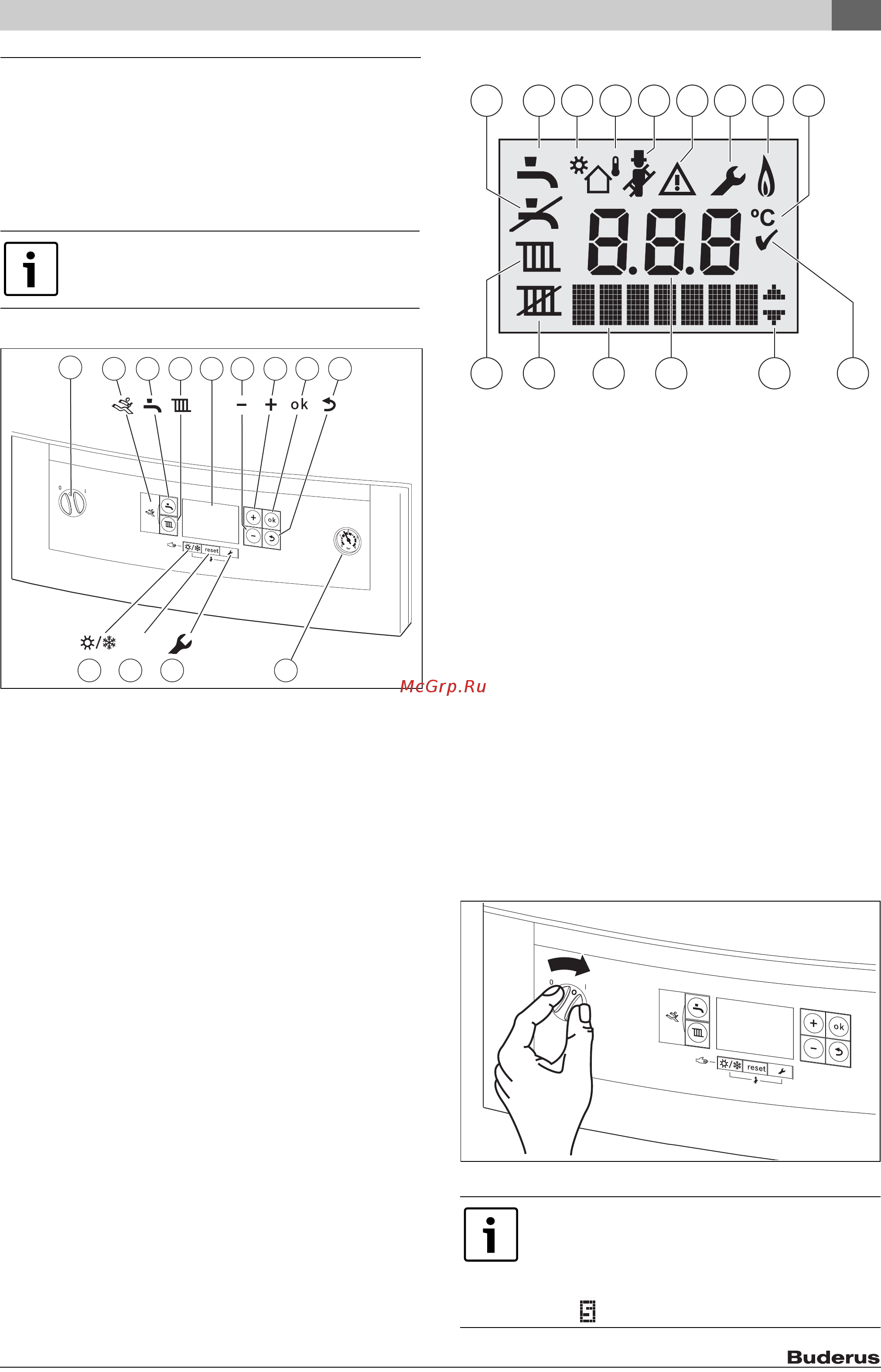

9 Эксплуатация устройства
Logano plus GB102– 6 720 816 816 (2015/07)
31
9 Эксплуатация устройства
Это руководство относится только к котлам, перечисленным на
обложке.
В зависимости от установленной системы управления некоторые
функции могут отличаться.
Следующие системы управления доступны для использования:
• EMS погодозависимый программатор
9.1 Обзор элементов управления
Рис. 33
[1] Главный выключатель вкл./выкл.
[2] Диагностический порт (только для инженеров по
обслуживанию)
[3] Кнопка "ГВС"
[4] Кнопка "Отопление"
[5] Дисплей
[6] Кнопка "Минус" (-)
[7] Кнопка "Плюс" (+)
[8] Кнопка "ОК"
[9] Кнопка "Назад"
[10] Манометр
[11] Кнопка "Сервис"
[12] Кнопка "Сброс"
[13] Кнопка "Лето/зима"
9.2 Экран дисплея
Рис. 34 Символы на экране
[1] Режим горячего водоснабжения выключен
[2] Режим горячего водоснабжения включен
[3] Режим Solar (на этом котле не используется)
[4] Погодозависимое управление (требуется датчик
наружной температуры)
[5] Режим "Трубочист"
[6] Сигнал о неисправности
[7] Сервисный режим
[6 + 7] Режим технического обслуживания
[8] Горелка включена
[9] Единицы измерения температуры °C
[10] Подтверждение
[11] Прокрутка подменю вверх или вниз
[12] Цифро-буквенный дисплей (например, индикация
температуры)
[13] Текстовый дисплей
[14] Режим отопления выключен
[15] Режим отопления включен
9.3 Пусковой выключатель устройства
Начальное включение
▶ Включите устройство главным выключателем.
Включается экран и отображается температура котла.
Рис. 35 Главный выключатель питания
Для получения дополнительной информации
обратитесь к инструкции этого контроллера или
программатора.
10
6 94 732 8
1113 12
reset
5
1
6720809978-01.1Wo
Программа заполнения сифона для слива конденсата
запускается при каждом включении устройства. Котел
работает в режиме минимальной производительности в
течение приблизительно 15 минут, чтобы заполнить
сифон.
Символ мигает в течение 15 минут работы горелок.
13 121415
2 3 4 876 95
11
6 720 619 605-12.1O
10
1
6 720 646 60
6-27.1O
