2 Информация об оборудовании
Logano plus GB102– 6 720 816 816 (2015/07)
5
2.4 Типовая табличка
В типовой табличке содержится информация о производительности
устройства, а также регистрационные данные и серийный номер.
2.5 Обзор типоразмеров
Системный котел (GB102S) - газовый конденсационный котел со
встроенным циркуляционным насосом и дополнительным
3-ходовым клапаном, предназначенным для подсоединения к баку
горячей воды.
Стандартный котел (GB102) - газовый конденсационный котел без
встроенного циркуляционного насоса и дополнительного
3-ходового клапана; предназначен для использования в системах,
где циркуляция обеспечивается внешними устройствами.
2.5.1 Электроснабжение
• Электропитание от сети: 230 В, 50 Гц
• Внешний «быстродействующий предохранитель» на ток 3 A
• Котел должен быть заземлен
• IPX4D
• Проводка между устройством и электрической сетью должна
соответствовать последним правилам устройства
электроустановок (IEE), которые применяются к монтажу
стационарного устройства
• Системы, подключаемые к устройству, не должны иметь
отдельного электропитания
2.5.2 Подвод газа
• Котлы, в которых используется природный газ (NG), должны
подключаться к регулируемому газовому измерительному
прибору.
• Котел на сжиженном газе (LPG) должен подключаться к газовому
регулятору.
• Монтаж котла и его подключение к системе газоснабжения
должны осуществляться в соответствии с государственными и
местными нормативами.
• Размер трубы подачи газа не должен быть меньше DN20.
• Измерительный прибор или регулятор и трубопровод к нему
должны проверяться поставщиком газа. В этом случае
гарантируется, что оборудование находится в надлежащем
рабочем состоянии и соответствует расходу газа и требованиям к
давлению.
2.6 Размеры и описание

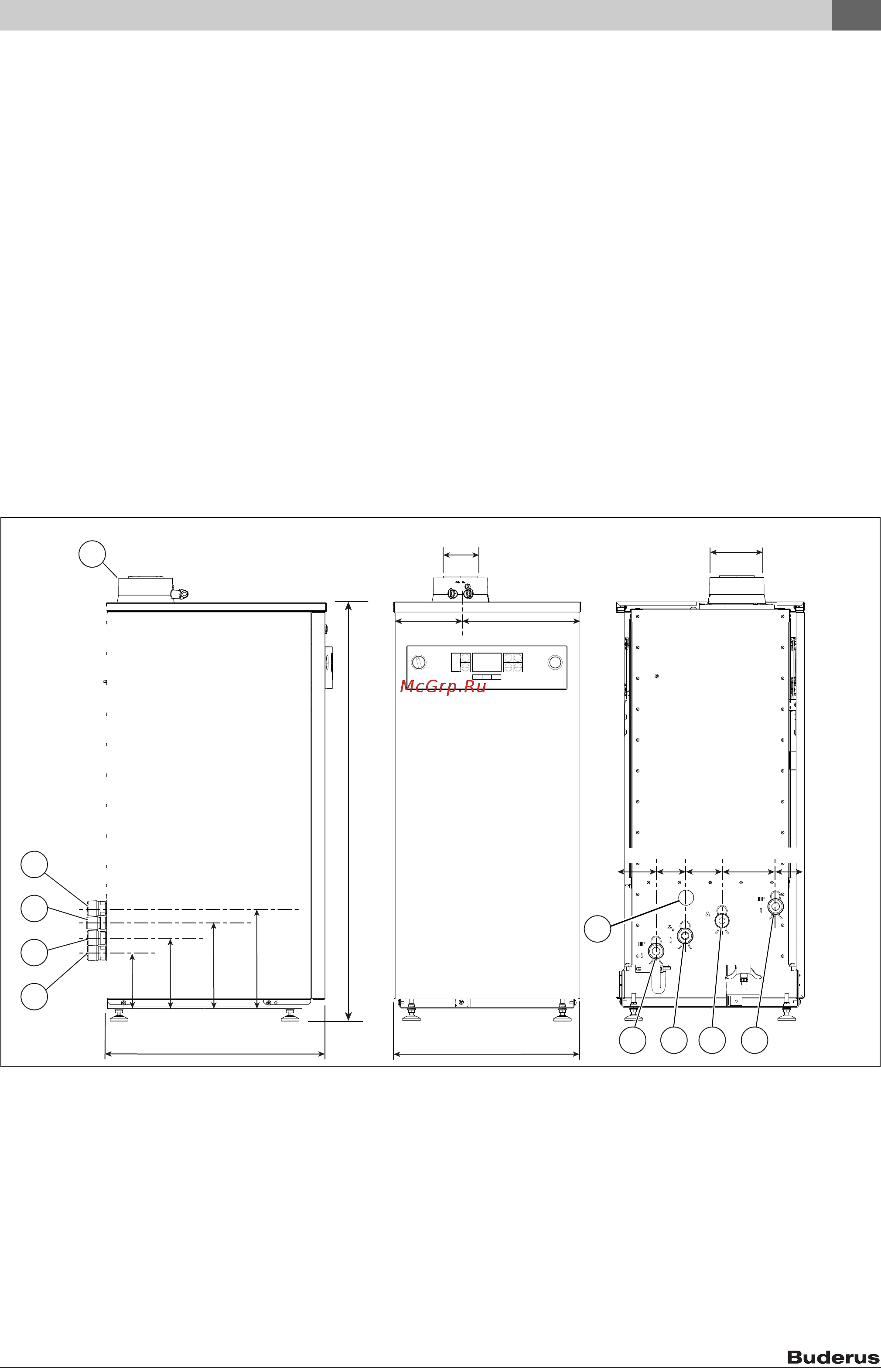

Рис. 2 Месторасположение штуцеров подсоединения трубопроводов
Стандартный котел:
[1] Штуцер подсоединения трубопровода подающей линии (1'')
[2] Штуцер подсоединения трубопровода подвода газа (3/4'')
[3*] В стандартном котле не используется
[4] Штуцер подсоединения трубопровода обратной линии (1'')
[5] Выпуск конденсата
[6] 80/125 Патрубок дымохода
Системный котел:
[1] Штуцер подсоединения подающего трубопровода системы
отопления и горячего водоснабжения (1'')
[2] Штуцер подсоединения трубопровода подвода газа (3/4'')
[3*] Штуцер подсоединения обратного трубопровода горячего
водоснабжения (1'') (если котел оснащен 3-ходовым
клапаном)
[4] Штуцер подсоединения обратного трубопровода
отопительной системы (1'')
[5] Выпуск конденсата
[6] 80/125 Патрубок дымохода
1
6
2
3*
4
6720809859-10.1Wo
123*4
466
394
61
78 111
141 253
Ø80
Ø125
98
130
162
193
5
83
59
900 - 930
