Buderus GB102S-30 [6/68] Компоновка стандартного котла и его компонентов

2 Информация об оборудовании

Logano plus GB102– 6 720 816 816 (2015/07)

2.7 Компоновка стандартного котла и его компонентов

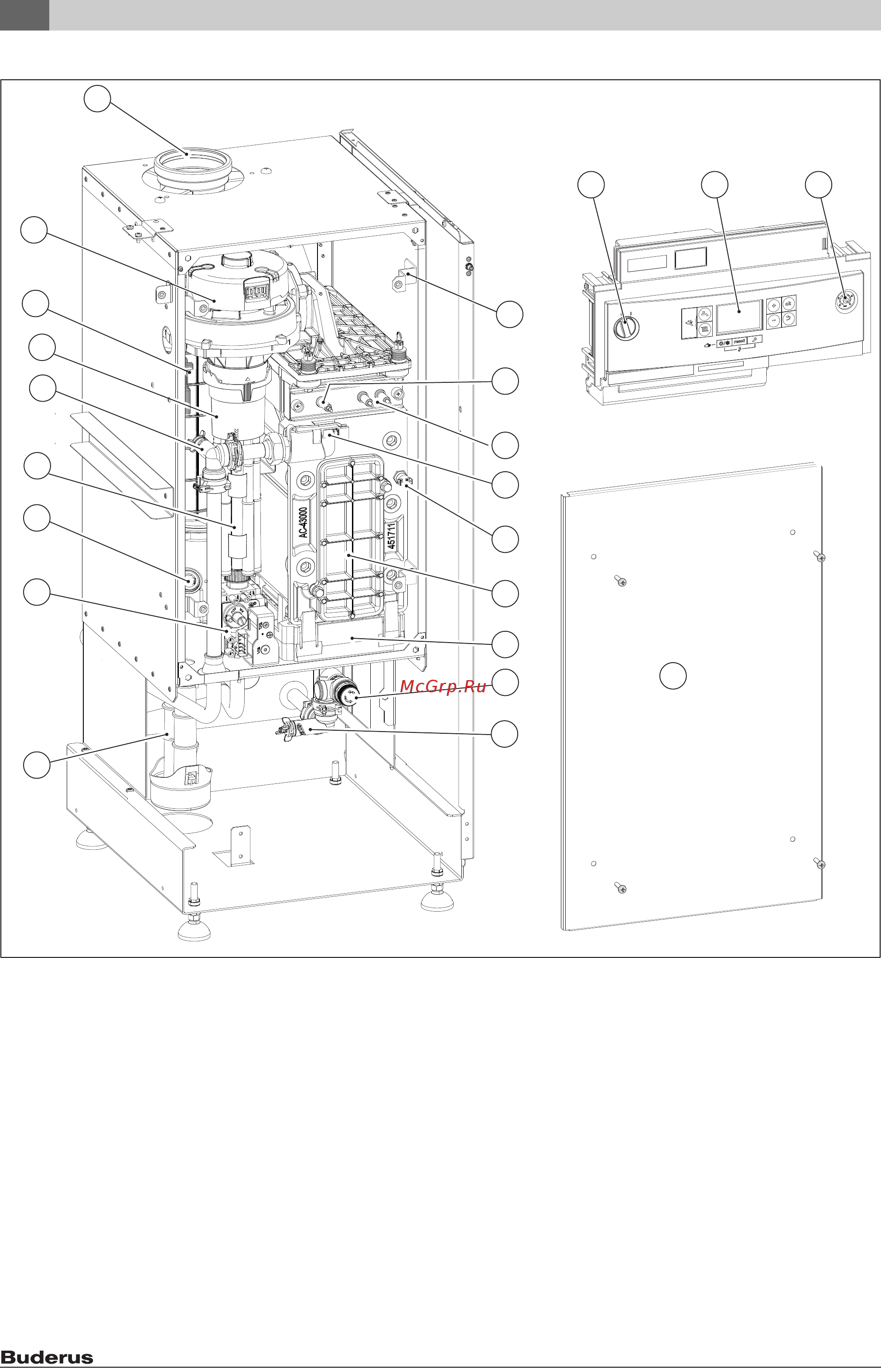

Рис. 3 Расположение компонентов GB102S

Обозначения на рис. 3:

[1] Патрубок дымохода

[2] Выключатель ВКЛ./ВЫКЛ.

[3] Дисплей

[4] Манометр

[5] Монтажный кронштейн крышки камеры сгорания, 4 шт.

[6] Электрод — индикатор пламени

[7] Блок электродов розжига

[8] Датчик температуры подающей линии

[9] Ограничитель предельной температуры котла

[10] Крышка смотрового люка теплообменника

[11] Ванна для конденсата

[12] Предохранительный клапан

[13] Сливной кран

[14] Сифон для слива конденсата

[15] Газовая арматура

[16] Термостат перегрева дымохода

[17] Трубы подачи приточного воздуха (только для котлов

мощностью 30 и 42 кВт)

[18] Ручной вентиль

[19] Камера предварительного смешивания

[20] Запальный генератор

[21] Вентилятор

[22] Крышка камеры сгорания

6720809859-12.1Wo
