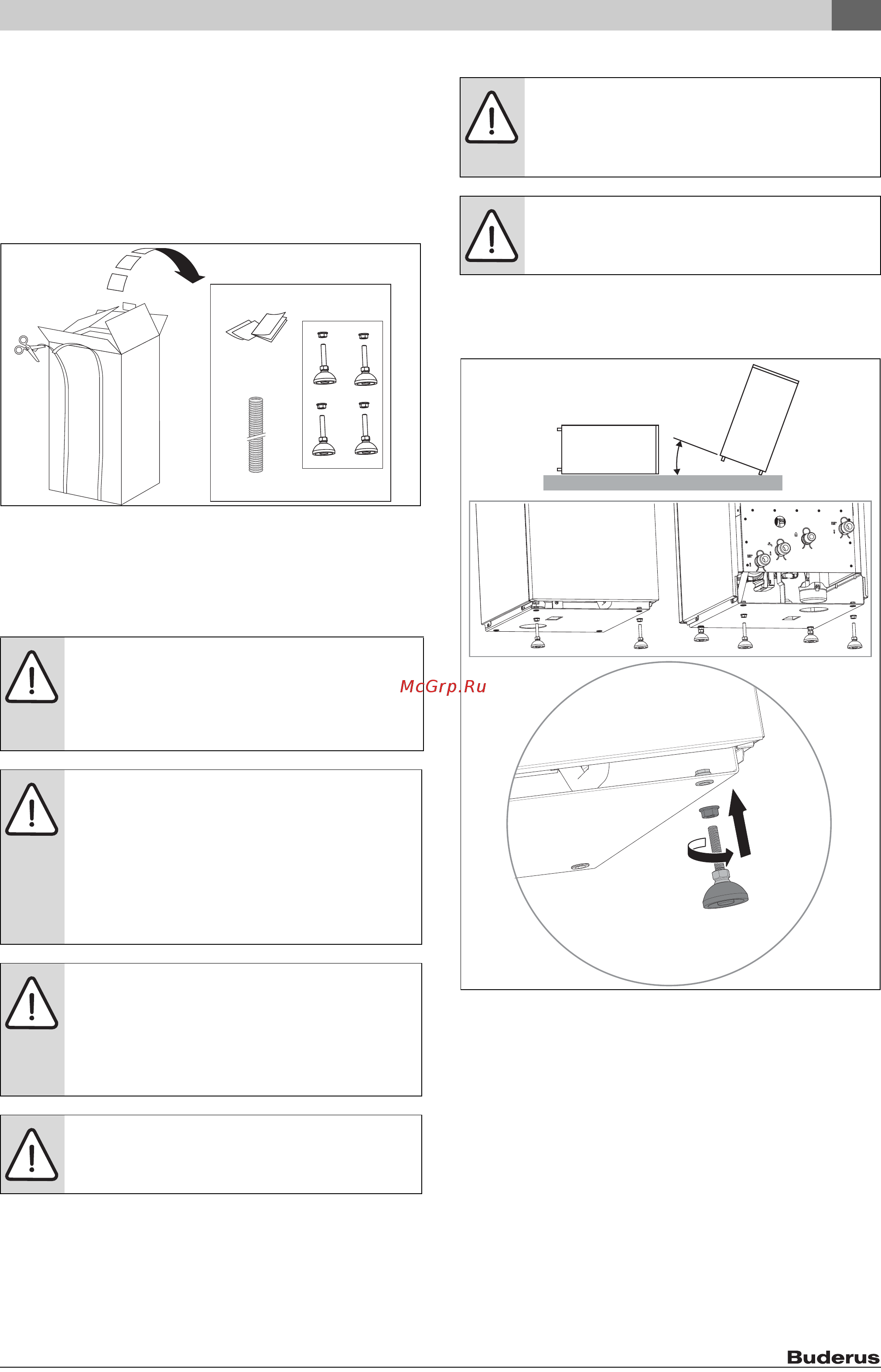

5 Монтаж
Logano plus GB102– 6 720 816 816 (2015/07)
19
Общие рекомендации по разгрузке:
▶ Поднимайте только посильный вес, в противном случае
обратитесь за помощью.
▶ Во время подъема груза согните ноги в коленях, выпрямите
спину и слегка расставьте ноги врозь.
▶ Во время подъема груза избегайте поворота туловища.
Поднимайте и переносите груз, прижав его как можно ближе к
телу.
▶ Для защиты от порезов используйте защитную одежду и перчатки
Рис. 14 Распаковка
[A] Пакет с документацией
[B] Отводящая труба предохранительного клапана
[C] Регулировочные ножки, 4 шт.
5.2 Требования к помещению для установки котла
5.2.1 Установка регулировочных ножек
▶ Закрутите регулировочные гайки на резьбовой стержень каждой
из ножек
▶ Закрутите резьбовые стержни в углы основания котла
OПACHO: Взрывоопасные и воспламеняемые
материалы
▶ Воспламеняемые материалы (бумагу, шторы,
одежду, растворители, краски и др.) нельзя хранить
вблизи котла
УВЕДОМЛЕНИЕ: Повреждения котла из-за
загрязненного воздуха для горения
▶ Не используйте чистящие средства, содержащие
хлор или галогенуглеводороды (т. е. аэрозольные
баллончики, грунтовки, очистители, краски и клей)
▶ Не храните и не используйте эти вещества в
помещении, в котором установлен котел
▶ Избегайте накопления пыли
УВЕДОМЛЕНИЕ: Повреждения из-за перегрева.
При недопустимом повышении температуры
окружающего воздуха могут возникать нарушения в
работе отопительной установки.
▶ Температура окружающей среды должна
находиться в пределах от 0°C до 35°C
УВЕДОМЛЕНИЕ: Повреждения от замерзания
▶ Котел необходимо устанавливать в помещении,
защищенном от холода
1
2
6720809859-94.1Wo
A
B
C
BHИMAHИE: Опасность опрокидывания
При угле наклона более 45° котел может опрокинуться
▶ Наклонять котел при установке регулировочных
ножек должны два человека.
УВЕДОМЛЕНИЕ: Повреждение котла
▶ Не кладите котел на бок, чтобы установить
регулировочные ножки
x4
6720809850-95.1Wo
<40
o
