4. Эксплуатация

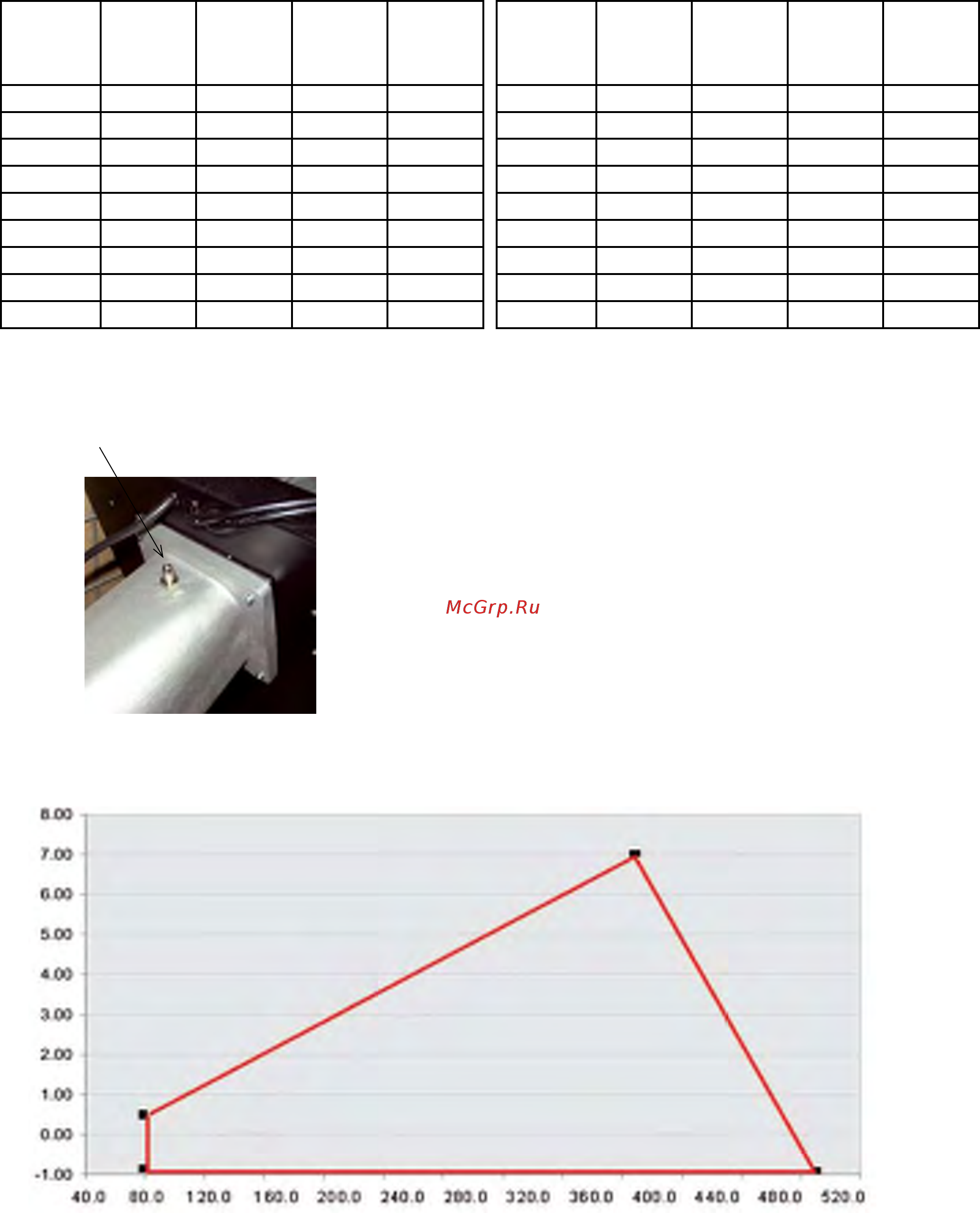

4.2.3 Таблица настройки НРМ 4, 50-500 кВт
Технические данные для контроля и наладки горелки
Давление газа перед горелкой 35-50 мбар
Давление вентилятора
Рабочее поле горелки НРМ 4, для природного газа G20, G25
Положение
потенцио-
метра Р1,
1-ступени
Число
оборотов
1- ступени,
(об/мин)
Расход
газа,
М3/мин
Мощность,
кВт
Давление
вентиля-
тора, мбар
1 1800 0,15 80 0,1
2 2000 0,16 85 0,2
3 2200 0,17 90 0,2
4 2500 0,20 103 0,2
5 2500 0,23 120 0,3
6 3100 0,26 137 0,3
7 3400 0,28 148 0,4
8 3700 0,30 158 0,4
9 4000 0,33 175 0,5
Положение
потенцио-
метра Р1,
2-ступени
Число
оборотов
2- ступени,
(об/мин)
Расход
газа,
М3/мин
Мощность,
кВт
Давление
вентиля-
тора, мбар
1 4000 0,33 175 0,5
2 4400 0,35 190 0,6
3 4900 0,40 210 0,8
4 5500 0,46 240 1,0
5 6100 0,51 270 1,2
6 6800 0,56 295 1,6
7 7400 0,61 320 2,0
8 8000 0,70 370 2,3
9 8600 0,81 430 2,4
Противодавление топочной камеры, в мбар
Мощность горелки, в кВт
