4. Эксплуатация
4. Пуск и наладка
Для обеспечения безопасной и эффективной
эксплуатации горелки важно, чтобы наладка прово-
дилась квалифицированным специалистом.
Порядок работы горелки:
После включения горелки и окончания времени
предварительной продувки, вентилятор на 10 сек.
уменьшает число оборотов на стартовое значение. После
розжига , следует время стабилизации около 15 сек. Затем
вентилятор набирает установленную максимальную
мощность, которая ограничивается положением
потенциометра (см. стр. 8, рис. 6). Работу вентилятора
постоянно контролирует дифференциальное реле
давления воздуха. Контроль параметров дымовых га-
зов следует проводить на разогретом котле (около 50 °C).
Определяющими показателями настройки горелки
являются содержание СО(ррм) и СО2 (%), оптимальные
значения которых для каждого вида топлива указанны
в эмиссионных таблицах.
В случае если измеренные показания отличаются
от требуемых, необходимо провести корректировку
наладки горелки сначала при максимальной
мощности (А), а затем при минимальной (В).
Перед началом наладки убедитесь в герме-
тичности котла и соединений дымовой
трубы. Проникновение побочного воздуха
вносит значительную погрешность в измерения и
приводит к неправильной наладке.
Величина тяги в дымовой трубе не должна превышать
-0,1 мбар. В случае если измеренные показания
отличаются от требуемых произвести юстирование
настройки горелки в последовательности указанной
ниже.
А. Наладка горелки при максимальной мощности
Запустить горелку и вывести на максимальную
мощность. Открыть чёрную защитную крышку (1)
газового мультиблока. С помощью шестигранного
ключа 4мм откорректировать положение дроссельного
вентиля А (Рис.5) по параметрам СО2 указанным в
таблице для соответствующего вида газа.
- по часовой стрелке меньше газа (меньше СО2);
- против часовой стрелки больше газа (больше СO2).
При изменении типа газа Е или LL, необходимо также
провести контроль и регулировку СО2 в соответствии с
данными указанными в таблице.
!
Прир. газ Е(G20), при макс. мощности
Type CO CO2 Nox
HPM2/3/4 <10ppm 8,7%-8,9% < 45ppm
Прир. газ LL(G25), при макс. мощности
Type CO CO2 Nox
HPM2/3/4 <10ppm 9,0%-9,1% < 45ppm
Природный газ Е(G20), при мин. мощности
Type CO CO2 Nox
HPM2/3/4
<10ppm 8,0%-8,1%
< 45ppm
Природный газ LL(G25), при мин. мощности
Type CO CO2 Nox
HPM2/3/4
<10ppm 8,4%-8,6%
< 45ppm
Эмиссионная таблица

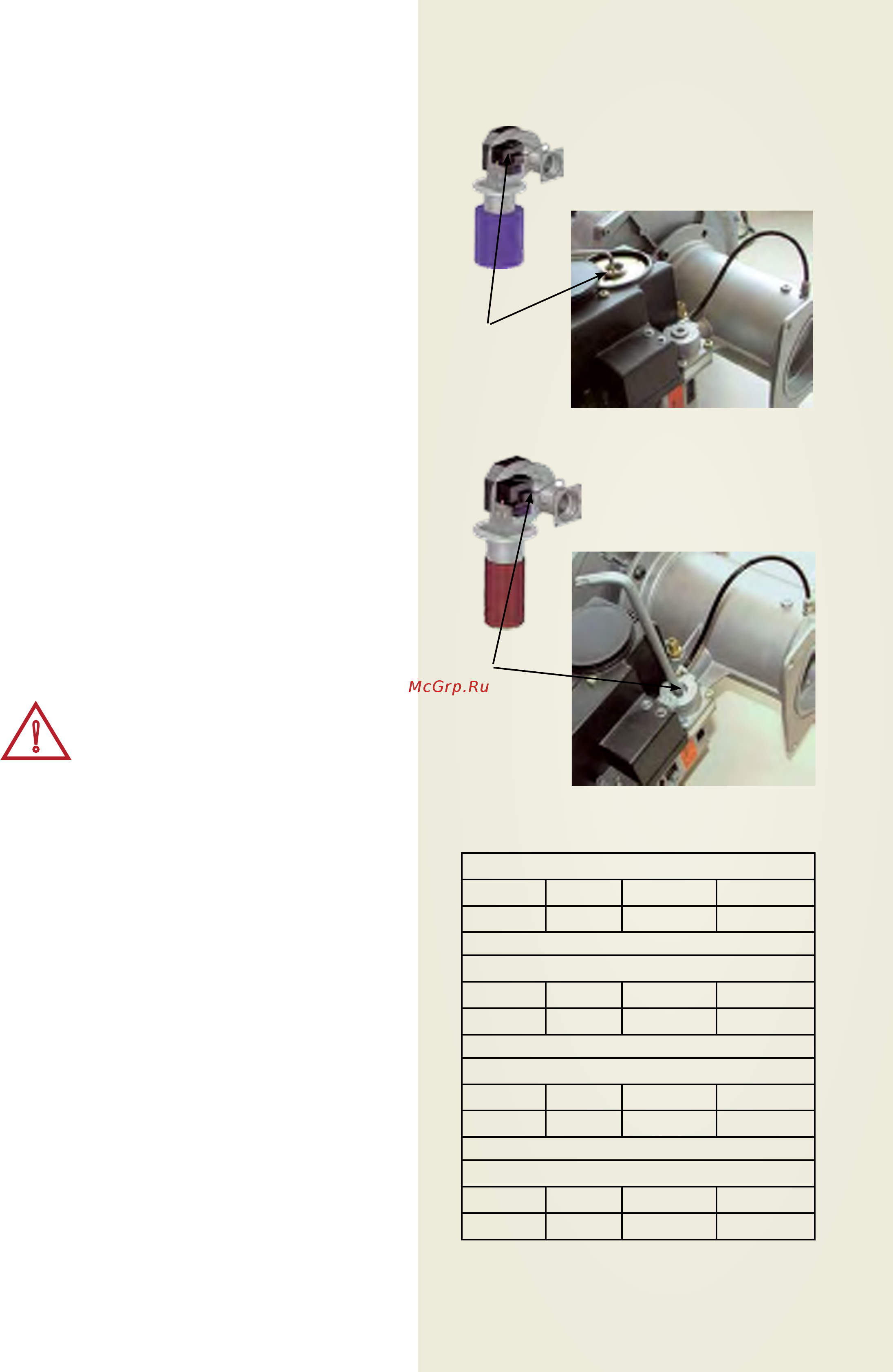

Рис.5 Защитная крышка.
Регулировка параметров СО2 при
макс. мощности
Рис.6 Регулировка параметров СО2
при мин. мощности
А
Б
