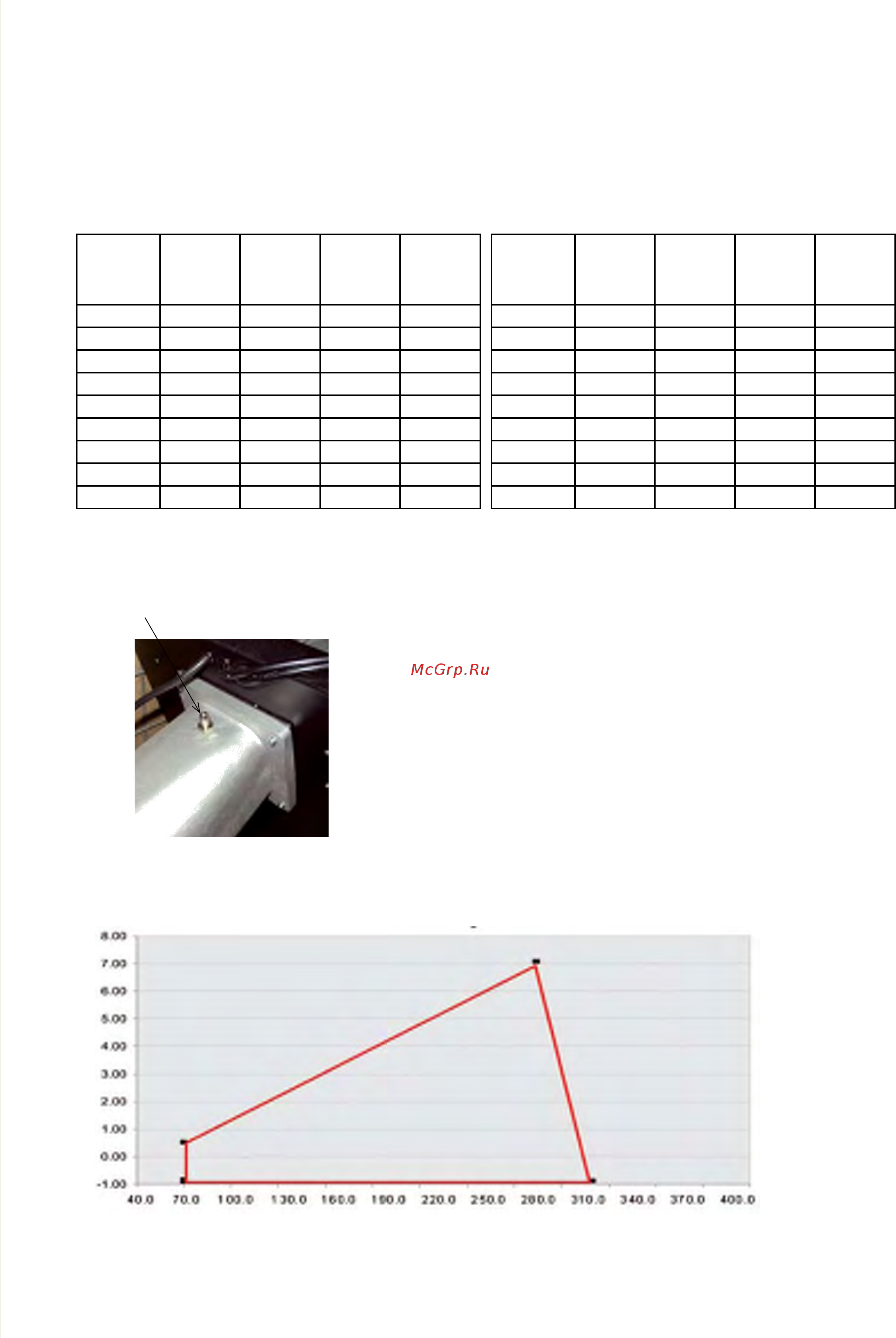

![Hansa HPM 2 E [9/27] Эксплуатация](/views2/1252695/page9/bg9.png)
9
4. Эксплуатация
4.2.2 Таблица настройки НРМ 3, 50-250 кВт
Технические данные для контроля и наладки горелки:
Давление газа перед горелкой 20 мбар
Давление вентилятора
Рабочее поле горелки НРМ 3, для природного газа G20, G25
Положение
потенцио-
метра Р1,
1-ступени
Число
оборотов
1- ступени,
(об/мин)
Расход
газа,
М3/мин
Мощность,
кВт
Давление
вентиля-
тора, мбар
1 1800 0,13 70 0,3
2 2000 0,14 75 0,4
3 2200 0,16 85 0,5
4 2500 0,18 95 0,6
5 2800 0,20 106 0,7
6 3100 0,22 116 0,9
7 3400 0,24 127 1,1
8 3700 0,26 138 1,2
9 400 0,28 148 1,4
Положение
потенцио-
метра Р1,
2-ступени
Число
оборотов
2- ступени,
(об/мин)
Расход
газа,
М3/мин
Мощность,
кВт
Давление
вентиля-
тора, мбар
1 4000 0,28 148 1,4
2 4400 0,30 160 1,6
3 4900 0,34 180 2,0
4 5500 0,38 201 2,5
5 6100 0,42 222 3,0
6 6800 0,48 254 3,8
7 7400 0,52 275 4,4
8 8000 0,55 290 5,5
9 8600 0,59 310 6,3
Противодавление топочной камеры, в мбар
Мощность горелки, в кВт
