![Hansa HPM 3 E [12/27] Эксплуатация](/views2/1252695/page12/bgc.png)
2
4. Эксплуатация

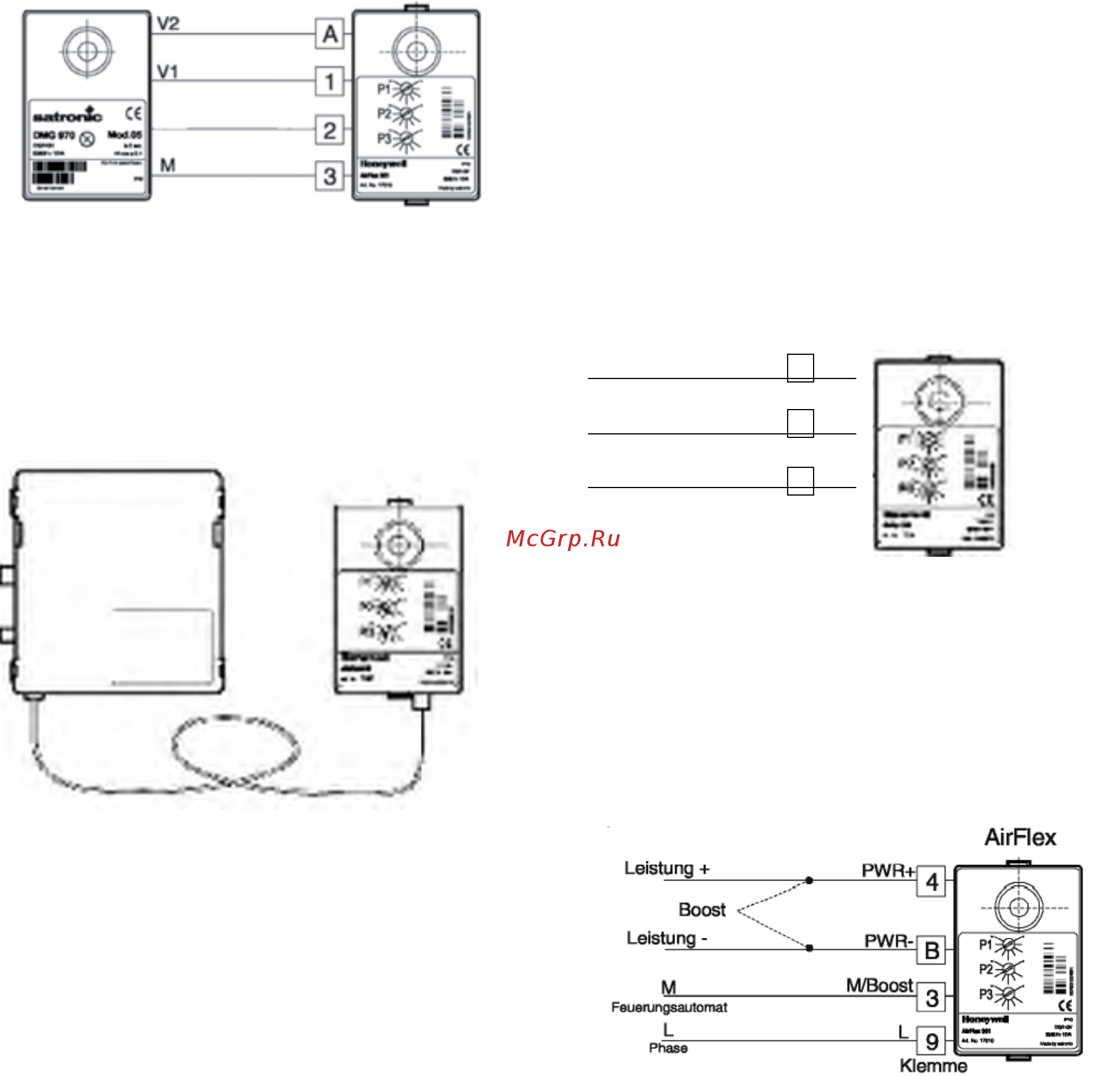

4.5 Взаимодействие с автоматом горения
Цифровой регулятор AirFlex совместим с различными
автоматами горения, но преимущественно с автоматами
серии DXX фирмы Honeywell.
Параметрирование оборотов вентилятора во время
старта (заводская установка):
- Обороты при продувке = «меняемое значение»
- Обороты при старте = «меняемое значение»
- Обороты во время стабилизации = «меняемое
значение»
AirFlex Модель 001
Управление осуществляется 4-я входными сигналами
Параметрирование (заводское):
- Sync on Dxx = 0
Автомат горения AirFlex Модель 00
AirFlex Модель 002
Управление осуществляется 4-я входными сигналами
Параметрирование (заводское):
- Sync on Dxx = 1
Автомат горения DVI AirFlex Модель 002
светопроводящий кабель
4.6 Параметрирование вентилятора
Число импульсов про обороты, а так же мин. и макс.
число оборотов должны соответствовать параметрам
вентилятора.
Параметрирование (заводское):
-количество обратных импульсов про оборот = «из
данных вентилятора»
- Абсолютно мин. скорость = «из данных вентилятора»
- Абсолютно макс. скорость = «из данных вентилятора»
4.7 Управление мощностью / усиление (Booster)
- 2/3 точечный командный сигнал управления мощностью
- Функция усиления (Booster) независима от командного
сигнала мощности (например, для нагрева бойлера)
Общие параметры
Мин. и макс. обороты при модуляции
Параметрирование (заводское):
- Макс. время модуляции = «желаемое значение»
- Мин. время модуляции = «желаемое значение»
Время модуляции - это время изменения мощности от
макс. до мин. значения.
- Время для полного спектра модуляции = «желаемое
значение»
Модулирование (3-точечное) без функции усиления
(Booster)
Параметрирование (заводское):
- Конфигурация 3-точечного сигнала = 1
- Мощность вентилятора = 0
AirFlex Модель
Мощность+ PRW+ 4
Мощность+ PRW+ B
Автомат горения 3
Модулирование (3-точечное) с функцией усиления
(Booster)
Модулирование (3-точечное) без функции усиления
(Booster)
Параметрирование (заводское):
- Конфигурация 3-точечного сигнала = 2
(Booster-сигнал одновременно на вход PWR+ PWR-)
- Мощность вентилятора = 0
- скорость модуляции = «желаемое значение»
Mod.
Fuel
Ign.
M/Boost
Ign.
