6
3. Монтаж

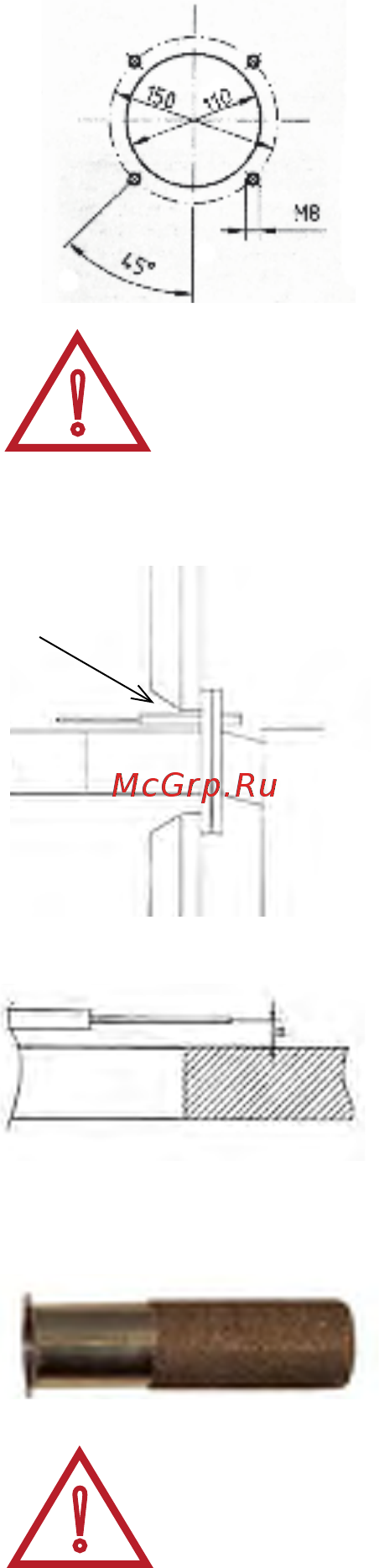

3. Размеры отверстий платы горелки
При монтаже горелки следует соблюдать следующие
размеры :
диаметр окружности для болтов крепления Ø 150±1,5 мм
диаметр отверстия в двери
котла Ø 110 мм
резьба для болтов М8
3.2 Монтаж горелки
3.3 Особенности монтажа
При инсталляции горелки следить, чтобы гибкий
газовый шланг подводки и кабель имели достаточную
длину, позволяющую при техническом осмотре
беспрепятственно вытаскивать горелку.
Внимание!
Минимальные размеры топочной камеры котла для
НРМ 2: мин. окружность 400 мм; мин. глубина от фланца
около 600 мм.
Перед первым стартом и при последующих
технических осмотрах все соединения газоведущих
частей проверить на герметичность!
Особое внимание обратить на правильное подключение
фазы и защитного (заземляющего МП) провода!
Проверить качество соединений защитного провода!
3.4 Проверка системы
Перед монтажом и пуском горелки следить за
соблюдением следующих норм и правил:
.
DIN 4765 и 4788 правила использования магистраль-
ного газа;
2. DIN 4705 расчёт дымовой трубы;
3. DIN 4751 требования контрольной сигнализации на пульте;
4. DIN 37116 электроинсталляция, подключение горе-
лочных устройств; правила электромонтажа газо-
горелочных устройств
5. VDE-правила электромонтажа;
6. DVGW-G 600 правила прокладки газопровода;
7. DIN 4756 правила безопасности для газогорелочных
устройств
8. TRF.
Монтаж, запуск, ремонт и сервисное обслуживание
горелки должен выполняться специалистом.
Используйте оригинальные запасные части от
производителя. При электроинсталяции соблюдать
VDE и ÖVE (инструкции по электромонтажу).
Подвод и по подключение газопровода должен
выполняться специализированной фирмой, письменно
гарантирующей надёжность работы и соблюдение
правил монтажа газопроводов.
Информация об особенностях системы и мерах
безопасности должна наглядно вывешиваться в
котельном помещении.
3.5 Особая область применения
Использование горелок на специальном оборудовании,
например:
- излучающие поверхности нагрева;
- пекарные печи;
- тлеющие печи
- технологическое оборудование
следует предварительно согласовать со специалистами
фирмы HANSA.
• Воздух, поступающий на горение не должен со-
держать агрессивных веществ!
• Обеспечить соответствующую защиту в поме-
щениях содержащих в воздухе галогены – углево-
дорода (например: печатные издательства, парик-
махерские, химчистки и лаборатории).
• При работе горелки избегать сильной запылённости!
Горелка предназначена для работы в закрытых по-
мещениях с температурой от 5°C до 40°C!
Важно обеспечить необходимую вентиляцию!
При не соблюдении этих условий гарантия не
действительна!
!
!
При закреплении горелки на
дверце котла обратить осо-
бое внимание на то чтобы
электроды не касались изо-
ляции дверцы. Иначе может
произойти короткое замыка-
ние на массу. Внутреннюю
изоляцию двери котла обре-
зать по конусу
Минимальное расстояние от
электродов зажигания до
поверхности огневой трубы
1 см. Расстояние между
електродами 4 мм. Меньшее
расстояние приведёт к
повреждению поверхности
горелки.
Внимание!
Чистку горелочной трубы
производить только сжа-
тым воздухом! Ни в коем
случае не щёткой!
