Hansa HPM 2 E [11/27] Эксплуатация
![Hansa HPM 3 E [11/27] Эксплуатация](/views2/1252695/page11/bgb.png)

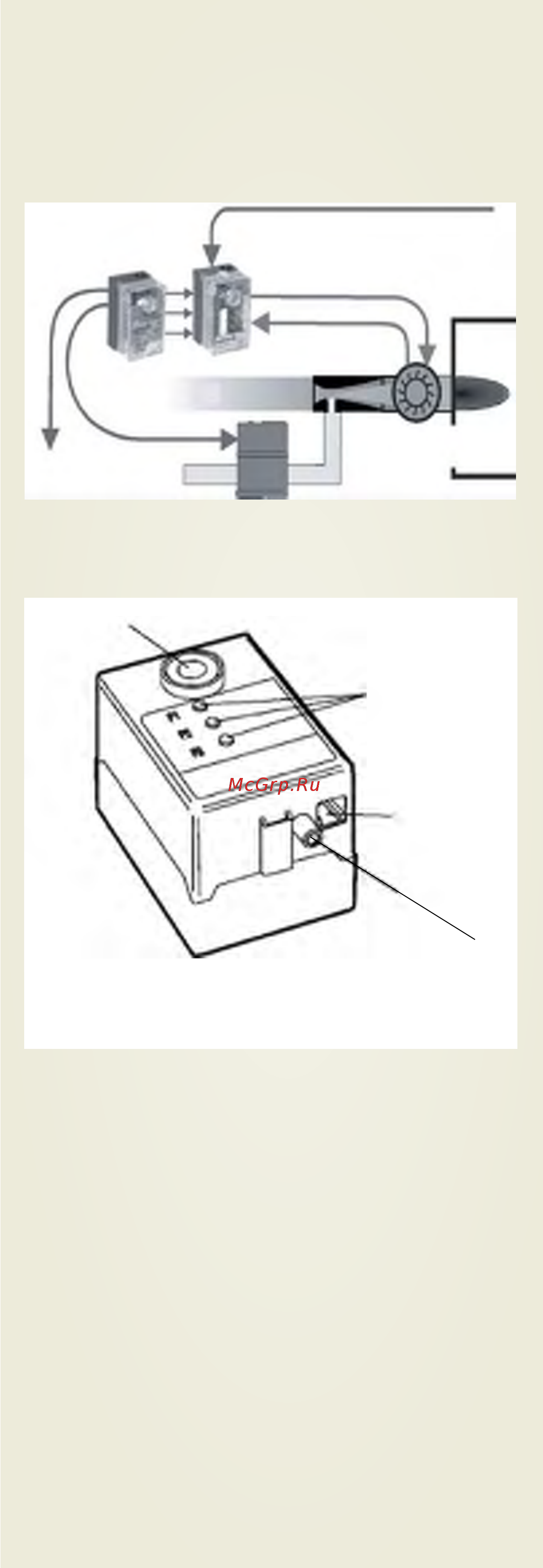

4.3 Автоматика горелки
Автомат частотного регулирования AirFlex совместно
с менеджером горения DMG 970 управляют горелкой
предварительного смешения НРМ с частотно-
регулируемым вентилятором (PWM – Puls Weiten
Modulation). Они предназначены, прежде всего, для
управления:
- модулируемой или
- двухступенчатой горелкой.
Для модуляции мощности AirFlex использует 2/3
точечный командный сигнал 0-10V / 4-20 mA..
Управление зажиганием, магнитными газовыми
вентилями, а так же контролем пламени выполняет
менеджер горения DMG 970.
4.4 Устройство автомата AirFlex
Верхний корпус AirFix выполнен из тяжело
воспламеняемого пластика, с втыкаемыми контактами.
Микропроцессор вместе с регулировочной автоматикой
встроен в корпус и надёжно защищён от механических
воздействий.
На внешней поверхности расположены:
-кнопка разблокировки и информационного сигнала;
- потенциометры Р1-Р3.
На боковой стороне корпуса расположены:
- разъём для сервисного подключения RJ-12;
- вход управляющего стекловолокнистого кабеля
(только для модели AirFlex 002).
Встроенная информационная система обеспечивает:
- непрерывный контроль актуального состояния
(особенно важно для стартового процесса);
- подаёт информацию об аварийном отключении;
- информацию о 3-х последних, аварийных
отключениях;
- статистическую информацию.
Цоколь прибора из противоударного,
температуроустойчивого пластика. Он оснащён
защёлкивающимися клеммами и универсальными
вводами для кабеля.
4. Эксплуатация
розжиг
автомат горения
воздух
газвентиль
PWM управляемый
вентилятор
стекловолокнистый кабель
AirFlex 002
Кнопка разблокировки
потенциометры
кабель ПК RJ-12
2/3 пункт командного
сигнала
