25
9. Техническая документация НРМ 3/4

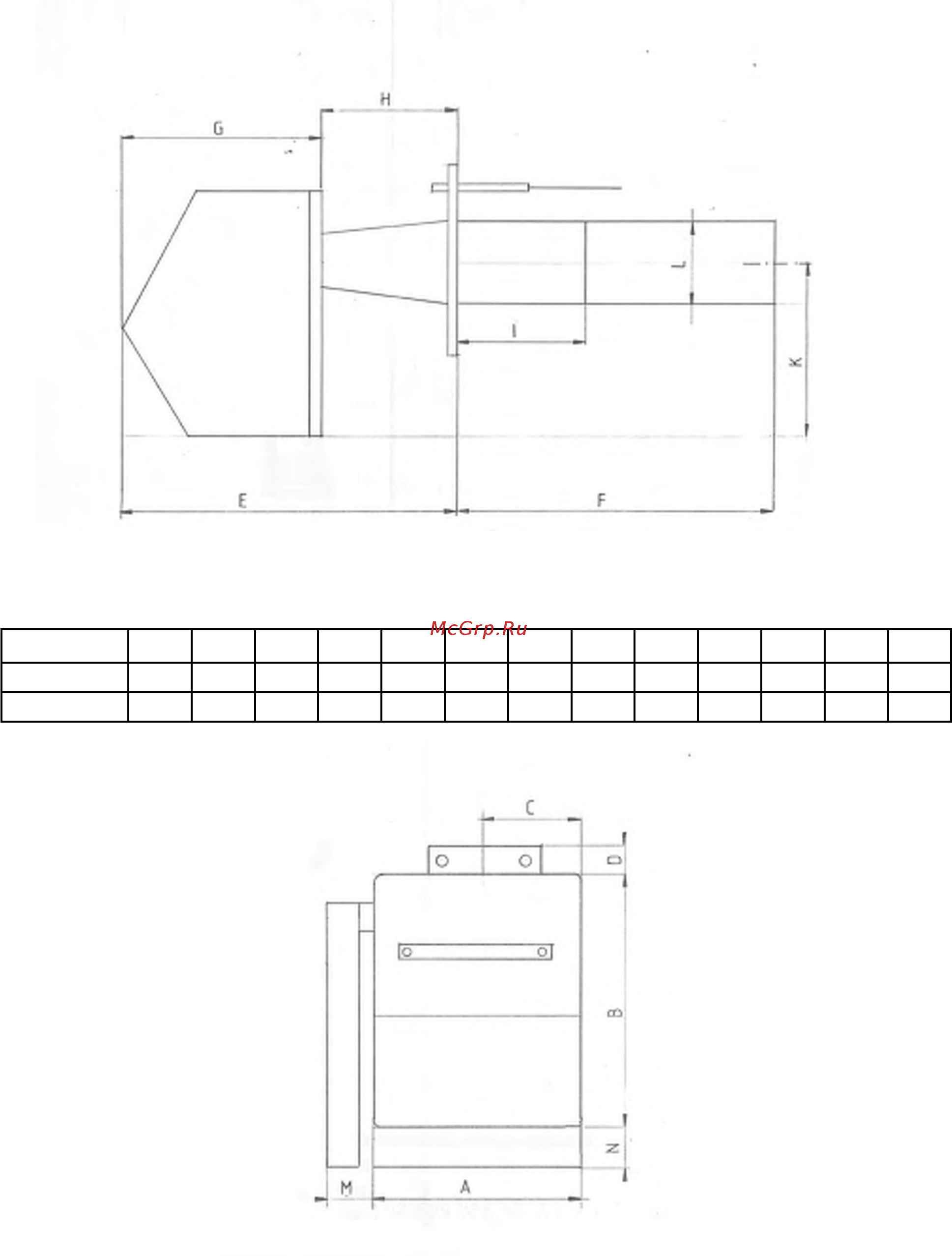

9.2 Размеры горелки HPM 3/4
Mасса в мм A B C D E F G H I K L M N
HPM 3 370 450 170 40 620 740 370 250 300 320 100 220 80
HPM 4 370 450 170 40 620 830 370 250 300 320 140 220 80
