24
9. Техническая документация НРМ 3/4

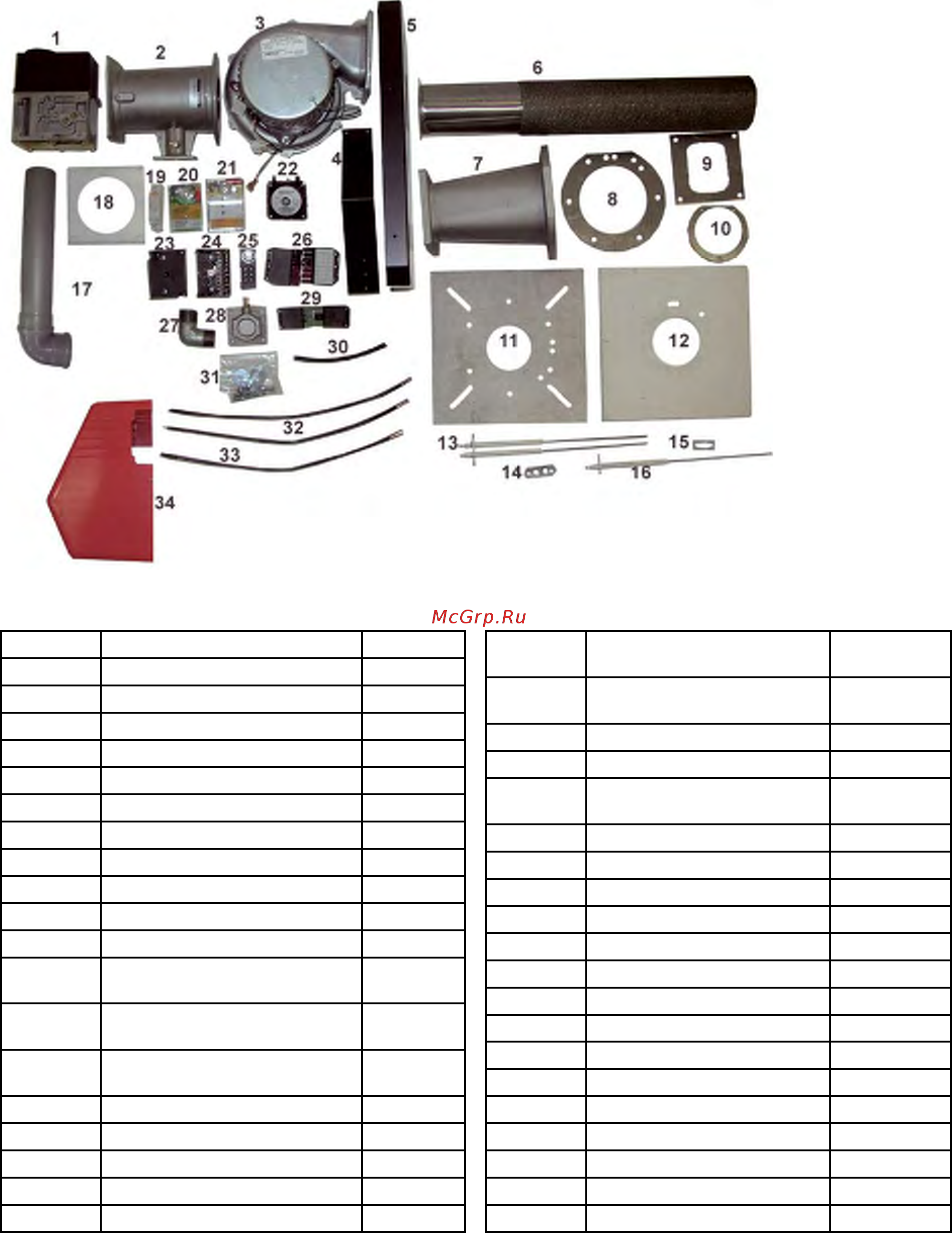

9. Детали горелки НРМ 3/4
Поз. Описание Арт.№
1 Газовый мультиблок НРМ 3 0938
1.1 Газовый мультиблок НРМ 4 0939А
2 Вентури НРМ 3 0938А
2.1 Вентури НРМ 4 0939
3 Мотор НРМ 3/4 0910
4 Крепёжные рама 0948
5 Корпус горелки НРМ 3/4 0906
6 Огневая труба НРМ 3 0944
6.1 Огневая труба НРМ 4 0943
7 Двойной фланец НРМ 3/4 0992
8 Фланцевое уплотнение 0967В3
9 Уплотнение фланец и
вентилятор
0967А 3/4
10 Уплотнение пламенной трубы
НРМ
0967С 3
10.1 Уплотнение пламенной трубы
НРМ
0967С 4
11 Фланец горелки НРМ 3 0993
11.1 Фланец горелки НРМ 4 0994
12 Фланцевое уплотнение НРМ 3 0967Е3
12.1 Фланцевое уплотнение НРМ 4 0967 Е4
13 Двойной электрод НРМ 0936
14 Уплотнение для электродов 0967D3/
0967D4
15 Уплотнение для ион.
электродов
0967F
16 Ионизационный электрод 0935
17 Канал забора воздуха 0997
18 Уплотнение для канала
воздуха
0967G
19 Реле НРМ 3/4 1513
20 Автомат горения DMG 970 3227
21 Автомат вентилятора AirFlex 3228
22 Реле давления воздуха 0971
23 Трансформатор розжига EBI 3309
24/25 Цоколь S 98 3138
26 7-полюсный штекер 4123/4124
27 Угловой фланец 1“ 1143
28 Фланец прямой 1“ 0988
29 4-полюсный штекер 4125/4126
30 Трубка для воздуха 0940
31 Крепёжные болты 4755
32 Высоковольтный кабель 1509
33 Ионизационный кабель 1184
34 Кожух горелки 2224
