Hansa HPM 2 E [22/27] Техническая документация нрм 2
![Hansa HPM 3 E [22/27] Техническая документация нрм 2](/views2/1252695/page22/bg16.png)
22
8. Техническая документация НРМ 2

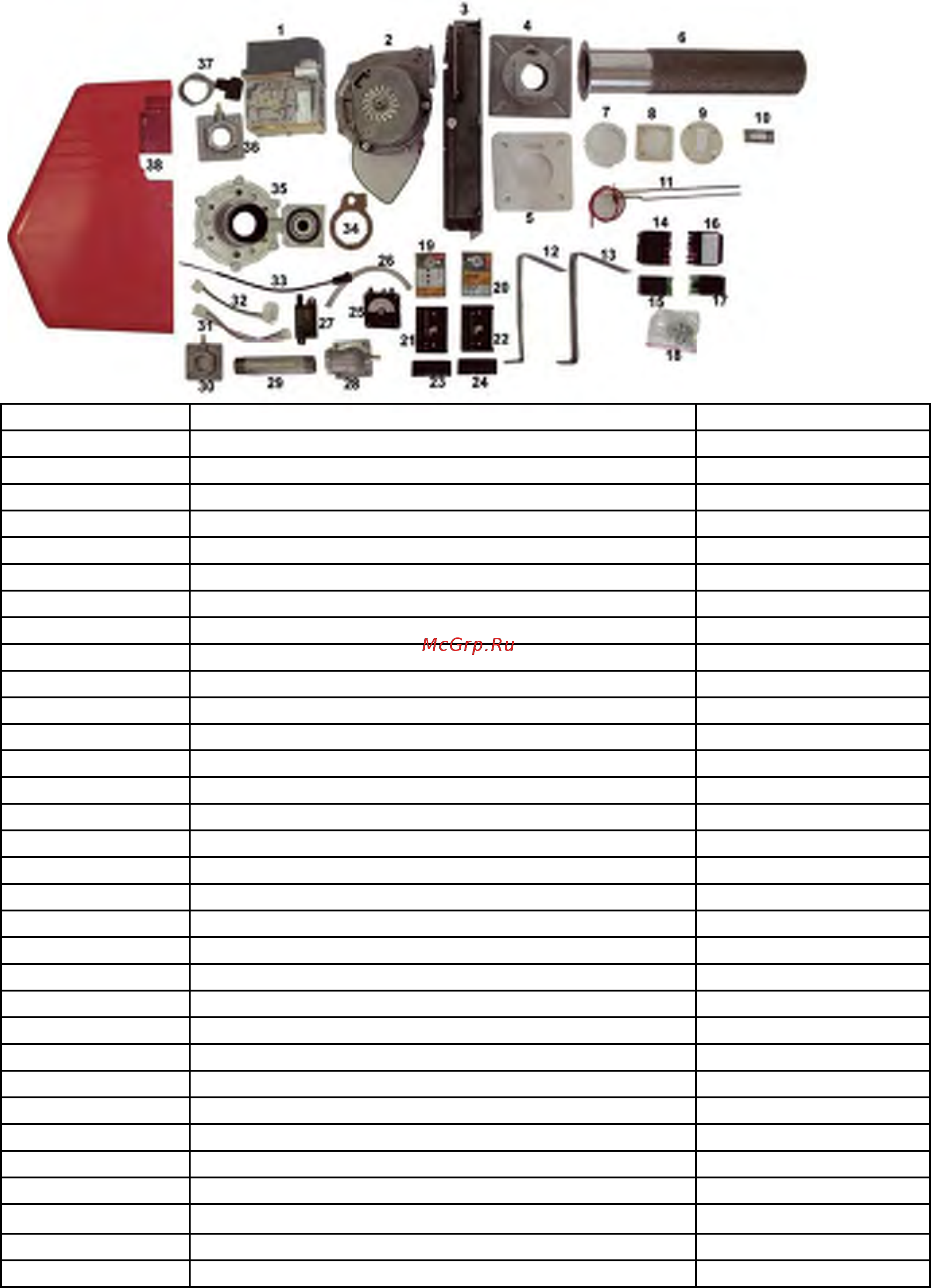

8. Детали горелки НРМ 2
Поз. Описание Арт.№
1 Газовый мультиблок 0986
2 Мотор Higspeed 7.6 0987
3 Корпус горелки 0949
4 Двойной фланец НРМ 2 0947
5 Фланцевое уплотнение 0967Е
6 Корпус горелки 0948
7 Уплотнение пламенной трубы 0967С
8 Уплотнение фланец/корпус 0967В
9 Уплотнение для вентилятора 0967А
10 Уплотнение для электродов 0967 D
11 Двойной электрод НРМ 0963
12+13 Крепёжные рамы 0941
14 7-полюсный штекер от горелки 4124
15 4-полюсный штекер от горелки 4126
16 7-полюсный штекер от котла 4123
17 4-полюсный штекер от котла 4125
18 Крепёжные болты ???
19 AirFlex автомат 3228
20 Горелочный автомат 3227
21/22/23/24 Цоколь S 98 3138
25 Реле давления воздуха 0971
26
27 Трансформатор розжига ZT 870 3229
28/36 Угловой фланец 1“ 0989
29 Двойной ниппель 2020
30 Фланец прямой 1“ 0988
31/ 32
33 Кабель 0,3м для ZT 870 3230
34
35 Вентури 45.900.450-020 0985
37
38 Кожух горелки 1164
