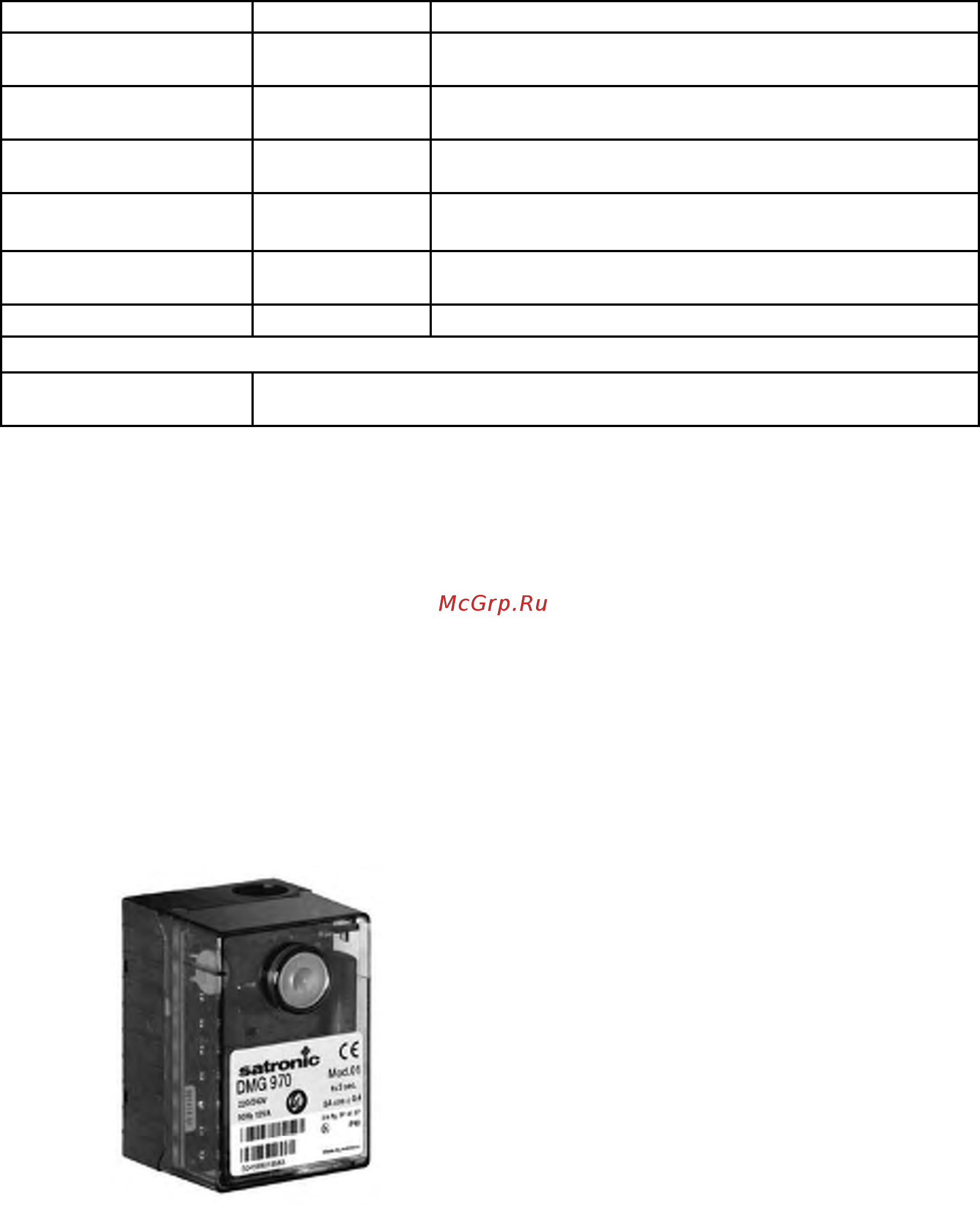

7. Указания по сервису горелочного автомата DMG 970

7.3 Диагностика неисправностей

7.4 Контроль пламени

Контроль пламени может осуществляться со следующими датчиками:

- Ионизационный электрод, температуроустойчивый материал. Материал и изоляция, как электроды розжига.

- Детектор инфракрасного излучения IRD 1021 с держателем М93 или ультрафиолетовый датчик UVD 971.

Контроль пламени c ионизационным электродом возможен только в сетях с заземлённым нулевым проводом.

При использовании IRD 1021 или UVD 971 следить за правильным подключением.

7.5 Контроль за посторонним свечением

Контроль за посторонним свечением происходит (по таблице времени включений) в период окончания заключительной

продувки.

Сигнал неисправности Мигающий код Причина неисправности

Аварийное отключение

Время стабилизации

I ▌▌▌▌

В течение времени стабилизации - нет пламени

Постороннее свечение

I I ▌▌▌

Постороннее свечение во время контролируемой фазы-

возможно неисправен датчик пламени

Реле давления воздуха в

рабочем положении

▌▌I I I

Контакты реле давления воздуха пригорели

Реле давления воздуха-

время вышло

I I I ▌▌

Реле давления воздуха не срабатывает в отведённое время

Реле давления воздуха

размыкается

I I I I ▌

Контакты реле давления размыкаются во время работы

Обрыв пламени

▌▌▌▌I

Прерывание ионизационного сигнала во время работы

Мигающий сигнал для ручной разблокировки

Аварийное отключение

ручное - экстерн

I I ▌▌▌▌▌▌▌▌
