5
5
2.2 Экономия энергии
Использование этой грелки означает для вас
важный шаг в сторону уменьшения расходов на газ
и электроэнергию!
Кроме того, ежегодный контроль и сервисное
обслуживание системы отопления специалистом
способствует более эффективной её работе на
протяжении всего срока эксплуатации.
Контроль параметров уходящих дымовых газов и
времени работы горелки дают сведения о качестве
горения и потреблении газа (КПД).
2.3 Применение горелок НРМ
Горелки сертифицированы по системе ГОСТ РФ и
разрешены к применению на территории России
Ростехнадзором. Они допущены к использованию
на различных типах теплогенераторов, например, на
паровых или водогрейных котлах или генераторах
тёплого воздуха и предназначены для сжигания газа.
Все функции горелки контролируются цифровым
менеджером горения DMG 970 и микропроцессорным
автоматом управления вентилятора AirFlex. Возможно
подключение к ПК, электронная диагностика и
выбор программы режима работы (одноступенчатого,
двухступенчатого или модулируемого).
2.4 Объём поставки
Перед монтажом газовой горелки HPM проверить
комплект поставки
• Вентилятор предварительного смешения состоящий
из алюминиевого корпуса спиралевидной формы,
пластмассового колеса вентилятора и частотно-
регулируемого мотора;
• Горелочная труба с высококачественным, плетеным
покрытием (NIT) и хорошими изоляционными свойствами;
• Газовый мультиблок;
• Многофункциональный, цифровой менеджер горения с
интегрированным автоматом розжига и ионизационным
контролем пламени DMG 970;
• Микропроцессорный автомат управления оборотами
вентилятора AirFlex;
• Трансформатор розжига;
• Электроды зажигания с высоковольтным кабелем;
• Электрод контроля пламени;
• Защитный кожух;
• Монтажный фланец;
• Фланцевое уплотнение и крепёжные болты.
Все горелки прошли предварительные испытания и
настройку (протокол измерений прикладывается).

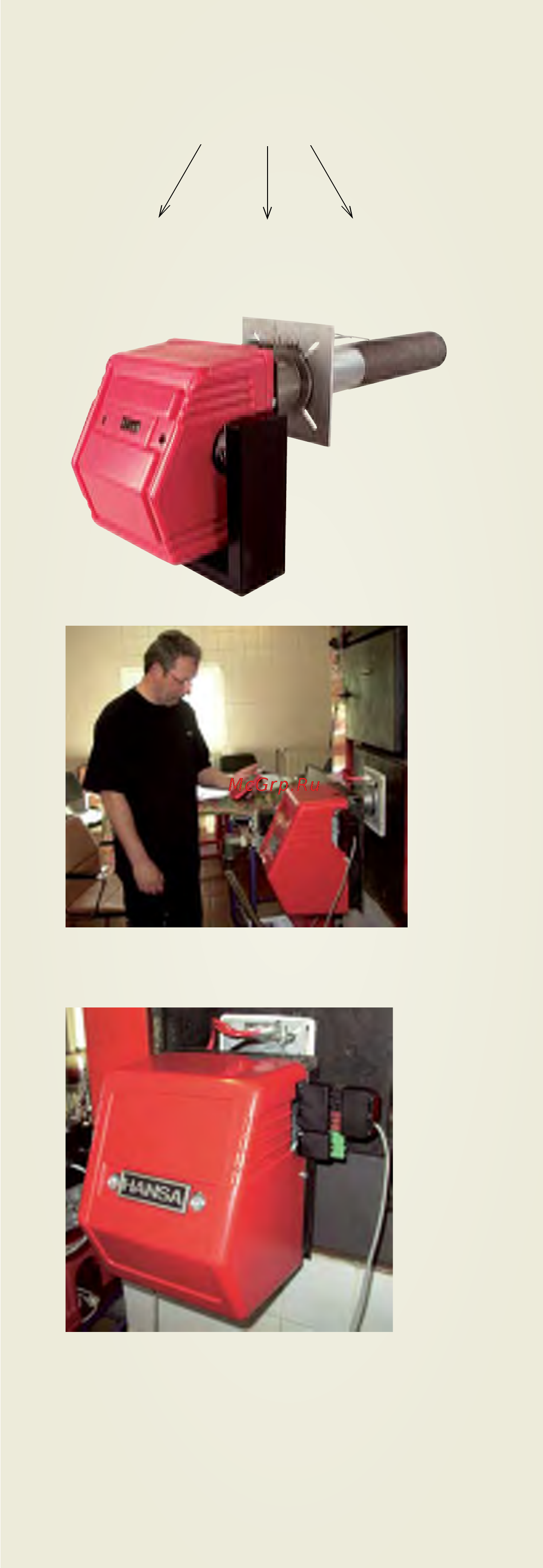

Рис.2 Горелка
Рис.3 Монтаж и наладка
параметров горелки
Рис.4 После монтажа
Ключ краткого обозначения
HPM 2 Е(F)
Природный газ (Е)
Сжиженный газ (F)
Модельный
ряд HANSA
ПреМикс
Типоразмер
2. Общие сведения
