Руководство по эксплуатации STR-0883/1683
2
Мо
жно выбрать настройку, при которой цифровой видеорегистратор оповестит Вас о том, что жесткий диск
заполнен, или после заполнения диска продолжит запись поверх самых старых видеоданных.
В цифровом видеорегистраторе реализован разработанный изготовителем механизм кодирования, благодаря
которому стало практически невозможно изменить видеоданные.
Вы можете просматривать видео и управлять цифровым видеорегистратором дистанционно, по
льзуясь
модемным соединением или сетью Ethernet. Имеется SCSI-порт, который может использоваться для записи
или архивирования изображения на внешние дисковые накопители. Также имеется три USB-порта, которые
можно использовать для наращивания системы или копирования фрагментов видеозаписи на внешний
жесткий диск, CD-RW и карты флэш-памяти.
GB-монитор
Монитор NTSC или PAL
До 4 мониторов NTSC или PAL
До 16 датчиков
Камеры 1- 16
Выход VGA
Главный монитор (BNC или SVHS)
Контрольный монитор 1 – 4
Датчики 1 - 16
Аудиовходы 1 - 16
Аудиовыход
Цифровой видеорегистратор
Встроенный DVD-RW
Жесткий диск с USB-интерфейсом
CD-RW
Диск флэш-памяти
Тревожные выходы 1 - 16
Сирена
Лампа сигнализации
ИК-пульт дистанционного управления
Выносная клавиатура
Мышь
Внешний накопитель на жестких дисках (SCSI)
Подключение к сети
RASplus
ViSS
WebGuard

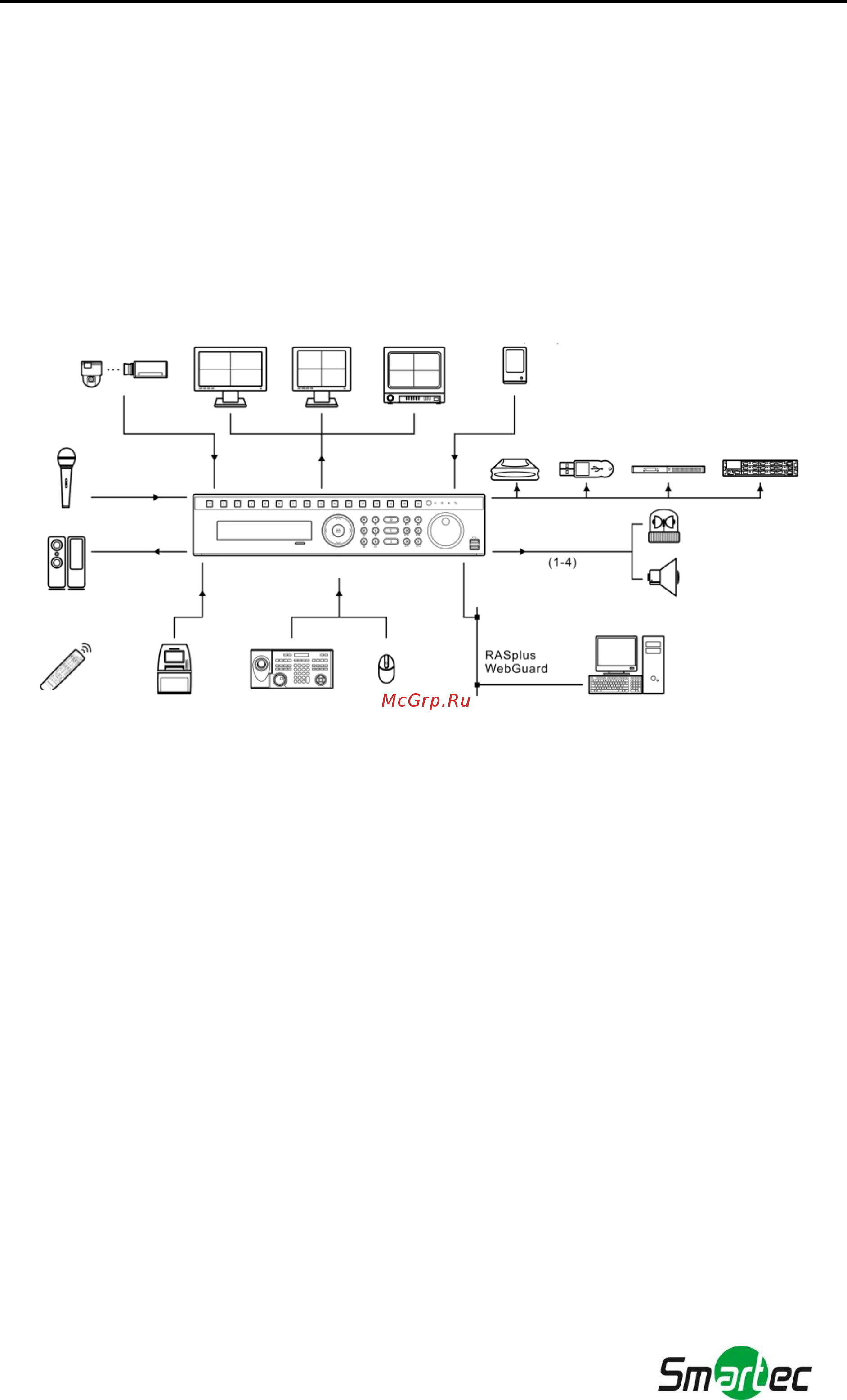

Рисунок 1. Типичная система с цифровым видеорегистратором.
ПРИМЕЧАНИЕ: В руководстве приводится информация о 8- и 16-канальных цифровых
видеорегистраторах. Эти модели цифровых видеорегистраторов идентичны за
исключением количества телекамер и устройств сигнализации, которые могут быть
подключены и количества телекамер, с которых можно просматривать видео. Для
простоты иллюстрации и описания в Руководстве относятся к 16-канальной модели.
Камеры (1-16)
Главные
м ониторы
Д
ополнительные
м ониторы
Монитор Spot
Д
атчики
(
1-16)
Аудиовходы
(
1-4)
Аудиовыход
Цифровой видеорегистратор
USB-
д
иск
Карта
флэш-пам яти
Д
иск e-SATA
Д
иск iS CS I
Тр е в ож ны й выход
Сигнальная лам па
Сирена
ИК-пульт
дистанционного
управления
Выносная
клавиатура
Кассовый терм инал
/ банк ом ат
Мыш ь Сеть
