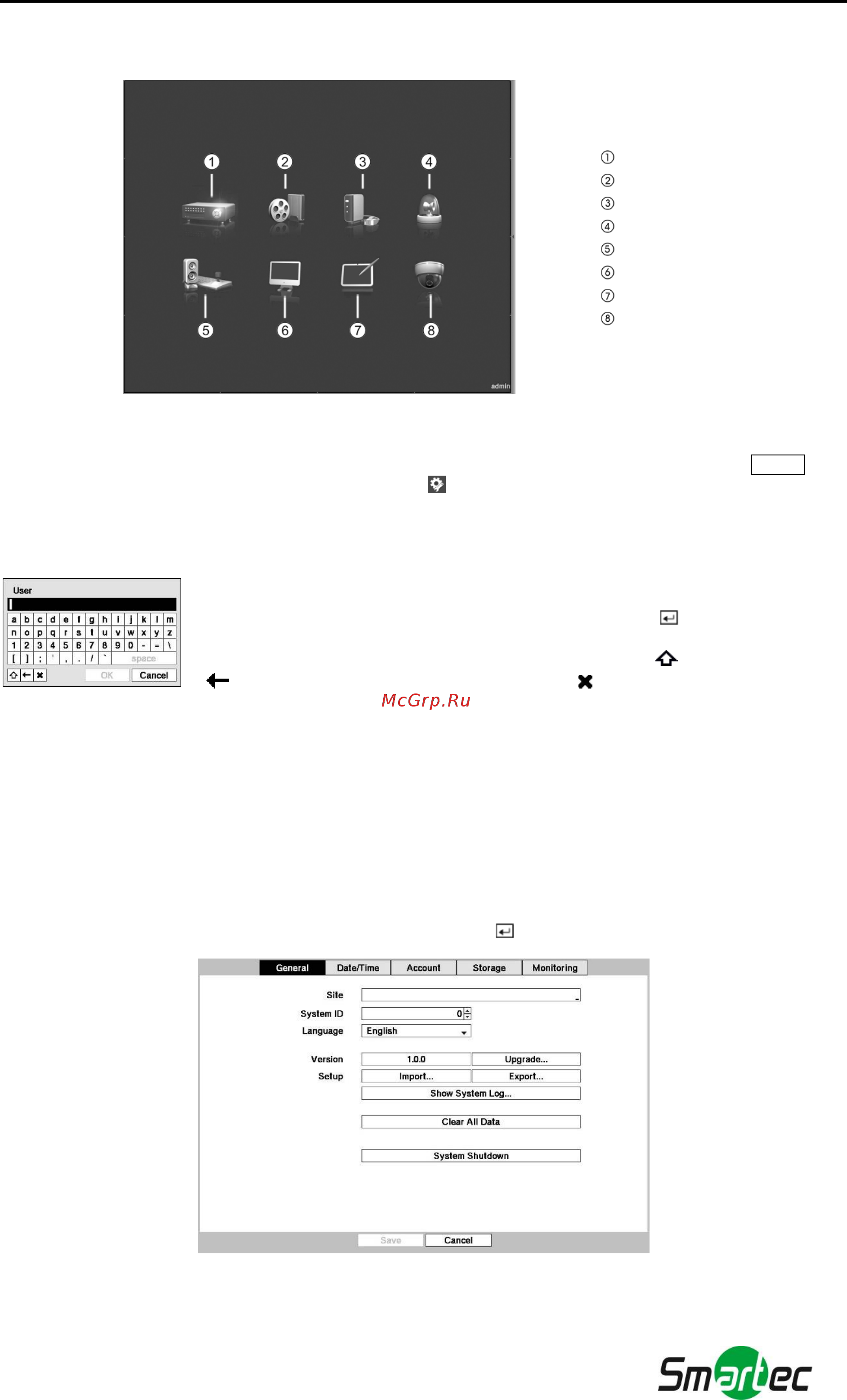

Руководство по эксплуатации STR-0883/1683
13
Экран настройки
Система
Запись
Сеть
Событие
Устройство
Дисплей
Состояние
Камера
Рисунок 7. Экран настройки.
Чтобы открыть экран настройки, в режиме просмотра живой картинки нажмите кнопку
МЕНЮ или
переместите курсор вверх, после чего нажмите кнопку (Настройка).
По ходу настройки цифрового видеорегистратора часто возникает необходимость ввода названий и имен. В
таких ситуациях на экран выводится виртуальная клавиатура.
С помощью кнопок со стрелками выберите символ, который Вы хотите
использовать в имени или названии, и нажмите кнопку
. Выбранный символ
появится в строке названия, а курсор переместится к следующей позиции. Для
переключения регистра клавиатуры используется кнопка
, для возврата кнопка
, а для удаления введенных символов кнопка .
Для создания специальных символов используется кнопка ^ и одна из заглавных
букв; например, ^J для NL («Новая строка»), ^M для CR («Возврат каретки»).
Специальный символы часто используются устройствами ввода текста и могут
быть полезны при выполнении поиска по тексту.
Настройка системы
Общие установки
Выделите строку Общие установки (General) и нажмите кнопку . Откроется экран общих установок.
Рисунок 8. Настройка системы – экран общих установок.
