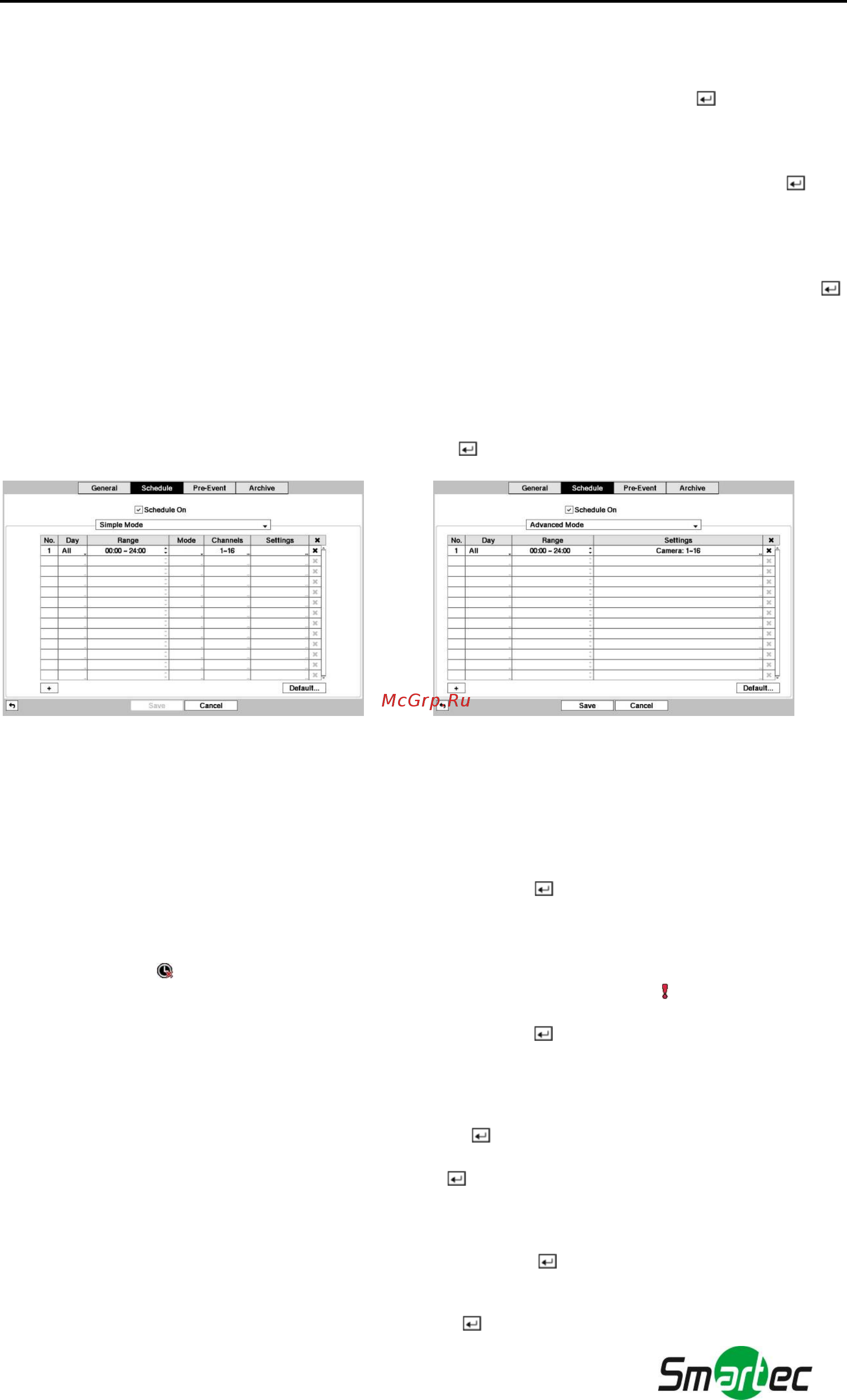

![Smartec STR-1683 [31/92] График записи](/views2/1258838/page31/bg1f.png)
Руководство по эксплуатации STR-0883/1683
23
запись в режиме «паники» вручную, вы
берите установку
Без ограничения (No Limit).
Выберите окно
Запись в режиме «паники» - к/с (Panic Recording – ips) и нажмите кнопку
.
Так Вы можете
настроить скорость записи в режиме «паники». Вы можете выбрать скорость записи от 1.00 до 30.00 кадров
в секунду (25.00 в PAL).
Выберите окно
Запись в режиме «паники» - качество (Panic Recording – Quality) и нажмите кнопку
.
Это
позволит выполнить настройку качества записи изображения в режиме «паники». Вы можете выбрать одну
из следующих установок:
Очень высокое (Very High), Высокое (High), Стандартное (Standard) или Среднее
(Basic)
.
Выберите окно
Запись в режиме «паники» - разрешение (Panic Recording – Resolution) и нажмите кнопку
.
Это позволит выполнить настройку разрешения изображения при записи в режиме «паники». Можно
выбрать одну из следующих установок:
Очень высокое (Very High) (D1), Высокое (High) (Half D1) или
Стандартное (Standard) (CIF)
.
График записи
Выберите закладку График (Schedule) и нажмите кнопку
.
Откроется экран настройки графика записи.
<Простой режим>
<Расширенный режим>
Рисунок 14. Настройка записи - экран настройки графика.
Вы можете настроить цифровой видеорегистратор, чтобы запись производилась только в определенное
время, день недели или праздничный день. Минимальный промежуток времени, который Вы можете
использовать, 15 минут.
Выберите окно
Активация графика (Schedule On) и нажмите кнопку для активации или деактивации этой
функции. Если график записи активирован, цифровой видеорегистратор выполняет запись в соответствии с
графиком, заданным на экране настройки. При деактивации графика записи выводится подсказка
подтвердить намерение деактивировать график, и в левом верхнем углу каждого экрана с изображением
появится символ
. Функция записи в режиме «паники» действует, даже если график записи
деактивирован. Во время записи в режиме «паники» на экране отображается символ
.
Выберите окно
Режим графика (Schedule Mode) и нажмите кнопку . Вы можете выбрать Простой режим
(Simple Mode) или Расширенный режим (Advanced Mode). Выбор Расширенного режима позволяет создавать
индивидуальные графики для каждого события.
ПРИМЕЧАНИЕ: При изменении режима графика происходит сброс всех событий и действий.
Чтобы создать новый график, выберите + и нажмите кнопку .
Выберите окно в колонке День (Day) и нажмите кнопку
для выбора дней активации записи по графику.
Предлагаются следующие варианты:
Воскресенье (Sun), Понедельник (Mon), Вторник (Tue), Среда (Wed),
Четверг (Thu), Пятница (Fri), Суббота (Sat), Понедельник – Пятница (M~F), Праздник (Hol) и Все дни (All).
Выберите окно в колонке
Интервал (Range) и нажмите кнопку
для настройки интервала времени
активации записи по графику. Минимальный интервал времени – 15 минут.
Выберите окно в колонке
Режим (Mode) и нажмите кнопку
для настройки режима записи. Выберите один
