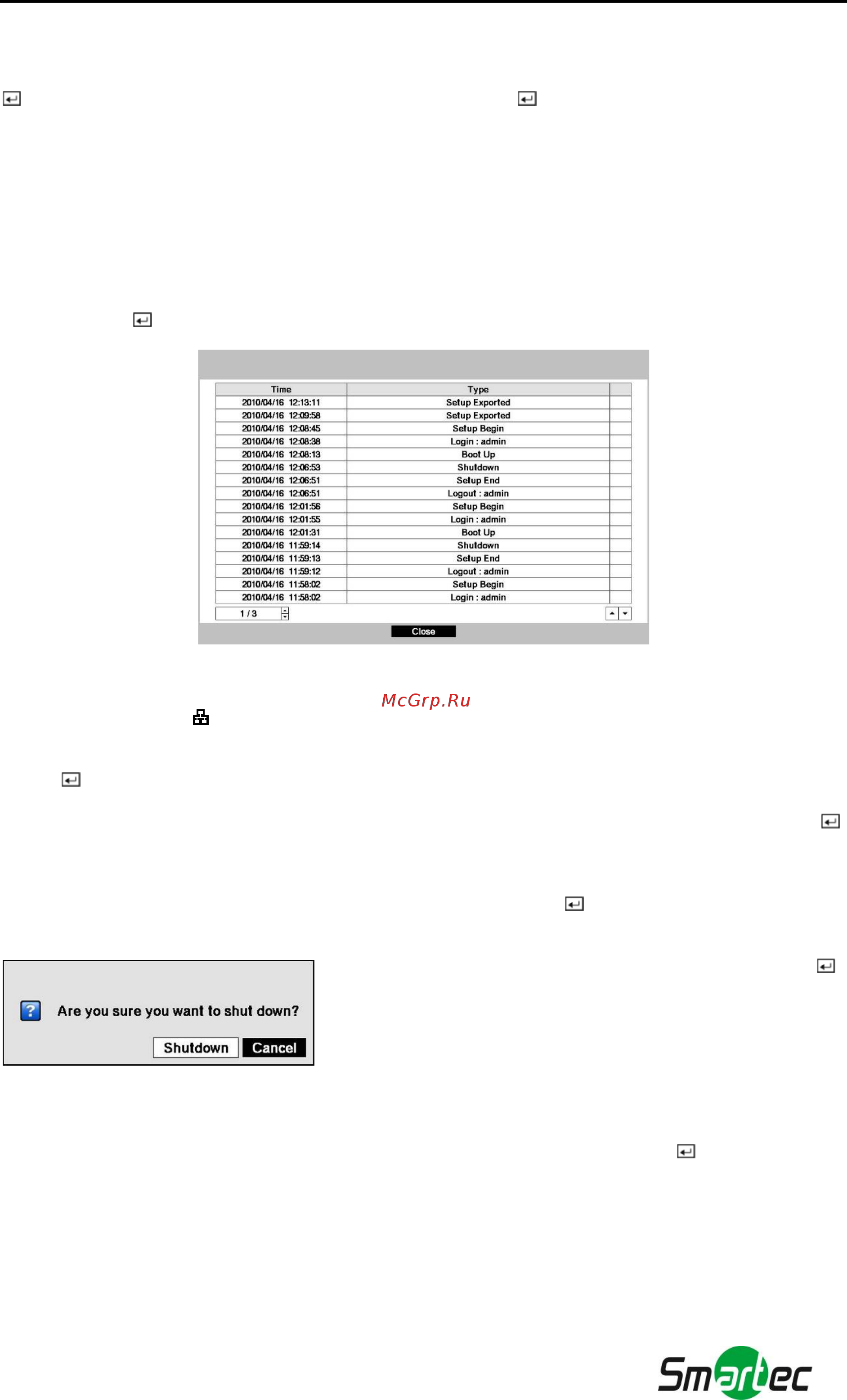

Руководство по эксплуатации STR-0883/1683
15
Чт
обы экспортировать существующие установки цифрового видеорегистратора, подключите к цифровому
видеорегистратору USB-устройство. Выберите Настройка – Экспорт… (Setup – Export…) и нажмите кнопку
. Выберите строку Имя файла (File name) и нажмите кнопку . С помощью виртуальной клавиатуры
можно ввести имя файла. При выборе кнопки
Экспорт (Export) существующие установки сохраняются на
USB-устройстве в файла формата .dat.
ПРИМЕЧАНИЕ: Даже после изменения установок цифрового видеорегистратора путем импорта
сохраненных установок, временные установки (дата/время, часовой пояс и переход
на летнее/зимнее время) НЕ меняются.
ВНИМАНИЕ: USB-устройство должно иметь формат FAT16 или FAT32.
Для просмотра системного журнала выберите Просмотреть системный журнал… (Show System Log…) и
нажмите кнопку
.
На экране системного журнала представлен список системных событий (до 5000, начиная с самого
последнего) с указанием времени и даты. Для системных событий удаленного узла в последней колонке
выводится пиктограмма
. Для просмотра страниц системного журнала пользуйтесь кнопками со стрелками
вверх и вниз, или Вы можете перейти непосредственно к нужной странице журнала, указав ее номер в
окошке в нижней левой части экрана. Чтобы закрыть экран, выделите кнопку
Закрыть (Close) и нажмите
кнопку
.
Чтобы удалить все видеоданные, выделите
Удалить все данные… (Clear All Data…) и нажмите кнопку .
Перед удалением видеоданных предлагается подтвердить намерение удалить все данные. При выборе опции
Удалить все данные… (Clear All Data…) системный журнал не удаляется.
Выделите
Выключение системы (System Shutdown) и нажмите кнопку . Откроется экран выключения с
подсказкой подтвердить намерение выключить систему.
После выбора опции Выключение (Shutdown) и нажатия кнопки
открывается экран с информацией о безопасном отключении
питания.
Дата и время
Выделите строку Дата/время (Date/Time) в системном меню и нажмите кнопку . Откроется экран
настройки даты и времени
(Date/Time).
