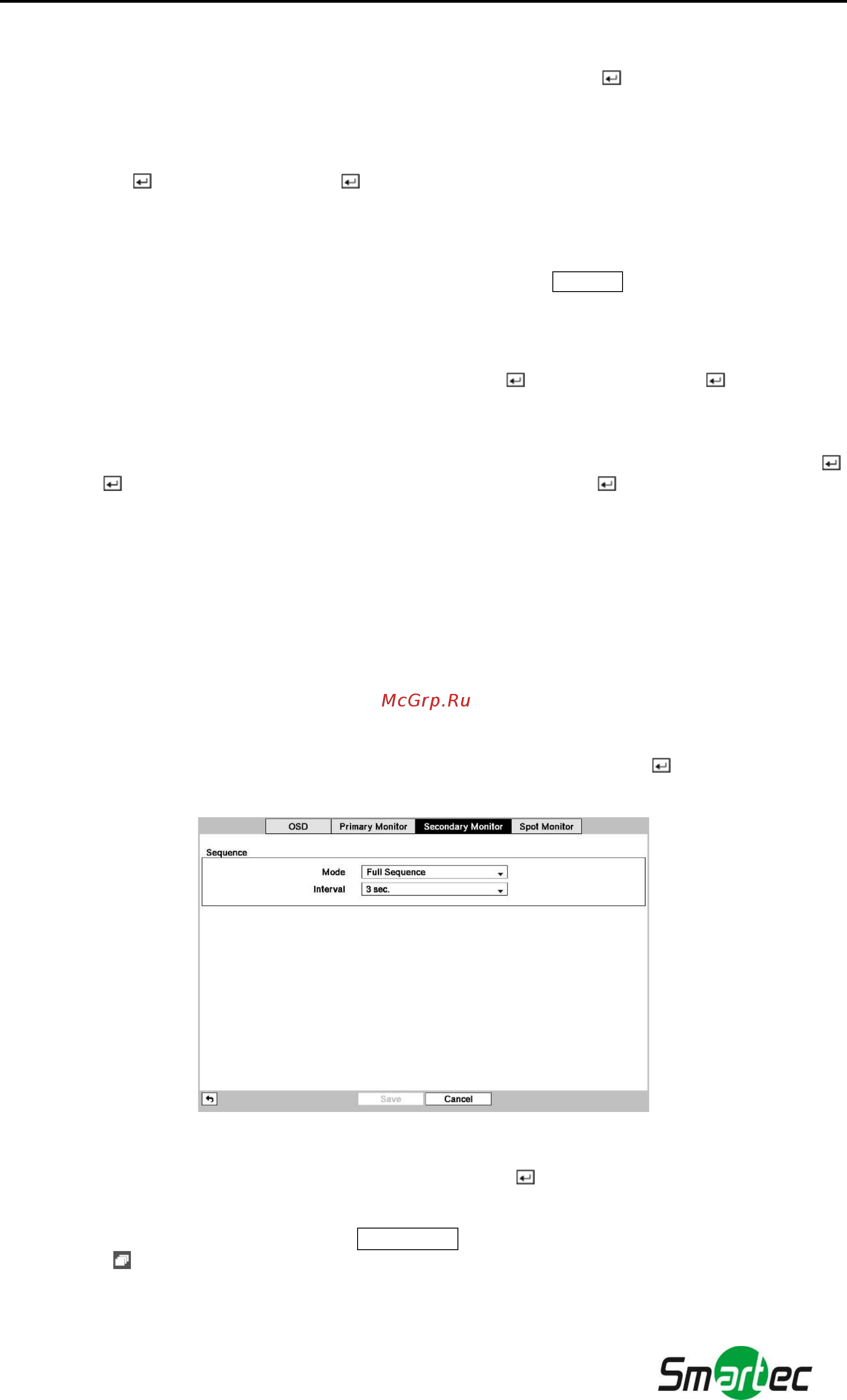

![Smartec STR-1683 [52/92] Дополнительный монитор](/views2/1258838/page52/bg34.png)
Руководство по эксплуатации STR-0883/1683
44
Выбер
ите окно, обозначенное
Разрешение (Resolution), и нажмите кнопку . Можно выбрать установку
1280x1024, 1440x900, 1600x900, 1680x1050 или 1920x1080 для NTSC и 1280x1024, 1440x900, 1600x900,
1680x1050 или 1920x1080 (60 Гц или 50 Гц) для PAL.
Выберите окно, обозначенное
Не показывать неподдерживаемое разрешение (Hide Unsupported Resolution) и
нажмите кнопку
. При нажатии кнопки переключается активация или деактивация этой функции. В
случае активации этой функции разрешение, не поддерживаемое подключенным монитором, не будет
предлагаться для выбора.
ПРИМЕЧАНИЕ: В случае выбора неподдерживаемого разрешения видео может не выводиться на
экран монитора. В этом случае нажмите кнопку DIPSLAY и удерживайте более пяти
секунд для переключения на другое частотное (Гц) разрешение или перезапустите
систему для просмотра видео с максимально допустимым для Вашего монитора
разрешением.
Выберите
По размеру экрана (Fit To Screen) и нажмите кнопку . При нажатии кнопки переключается
активация и деактивация этой функции. В случае активации происходит изменение размера изображения в
соответствии с размером экрана основного монитора.
Выберите окно, обозначенное
Применить установки монитора (Apply Monitor Information), и нажмите кнопку .
Pressing the
button toggles between On and Off При нажатии кнопки переключается активация и
деактивация этой функции. В случае активации обеспечивается более четкое изображение благодаря
применению установок монитора.
ПРИМЕЧАНИЕ: После изменения установок разрешения происходит автоматический перезапуск
системы. Если во время перезапуска системы монитор не подключен, применяется
заводская установка разрешения 1280x1024, 60 Гц, и новые установки не сохраняются.
Если отдельные основные мониторы подключаются к разъемам HDMI и VGA для
одновременной работы, рекомендуется использовать мониторы с одинаковым
разрешением. При подключении мониторов, не поддерживающих одинаковое
разрешение видео может не выводится на один или на оба монитора или выводится с
минимальным разрешением для данного монитора.
Дополнительный монитор
Выберите закладку Дополнительный монитор (Secondary Monitor) и нажмите кнопку
. Откроется экран
настройки дополнительного монитора
.
Рисунок 35. Настройка дисплея – экран настройки дополнительного монитора.
Выберите окно, обозначенное Режим (Mode), и нажмите кнопку . Можно выбрать режим переключения
камер в полноэкранном формате или в одном из экранов в мультиэкранном формате.
При нажатии кнопки переключения камер (SEQUENCE) на пульте дистанционного управления или при
выборе опции (Переключение камер) в меню просмотра живой картинки происходит переключение камер в
одном из двух режимов: полноэкранном и мультиэкранном. В полноэкранном режиме переключение камер
выполняется на полном экране. В мультиэкранном формате переключение камер выполняется в нижнем
правом окне.
