Руководство по эксплуатации STR-0883/1683
75

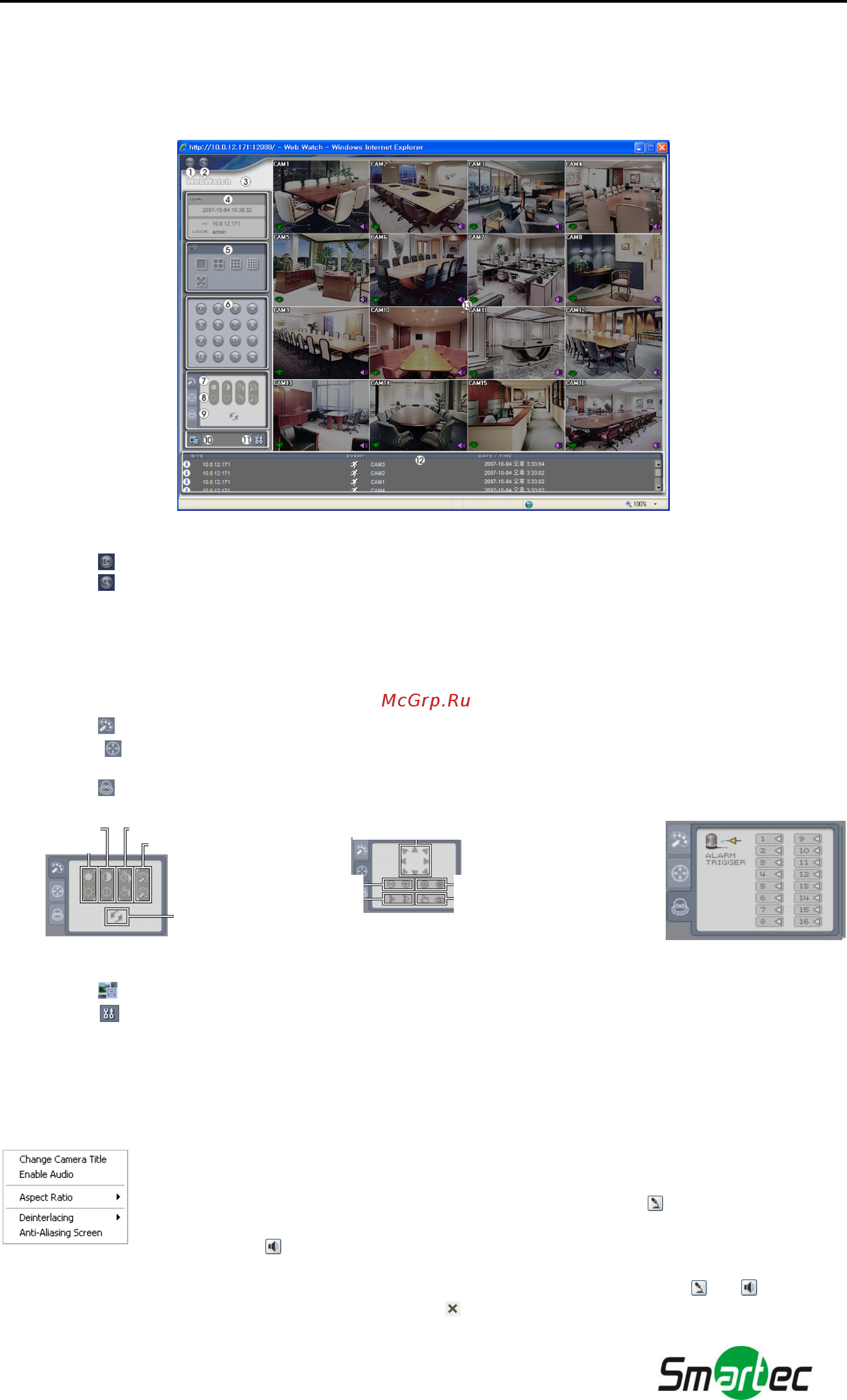

Режим Web-мониторинга
WebWatch это программа дистанционного web-мониторинга, позволяющая просматривать живое
изображение цифрового видеорегистратора в режиме реального времени.
Нажмите
для выхода из программы WebGuard.
Нажмите
для входа в режим web-поиска.
Расположите курсор на логотипе WebWatch, чтобы проверить номер версии программы WebGuard.
В окне информации цифрового видеорегистратора содержится информация о времени удаленного
цифрового видеорегистратора и регистрационная информация WebGuard.
Щелчком мыши выберите желаемый формат экрана. При изменении формата экрана изображение,
представленное на экране в этот момент, будет пр
едставлено в первом окне в новом формате.
Выберите камеру для просмотра изображения.
Нажмите
для настройки яркости, контрастности, насыщенности и цвета изображения.
Нажмите
для дистанционного управления функциями поворота по горизонтали и вертикали и
увеличения поворотной камерой.
Нажмите
для дистанционного управления внешними устройствами сигнализации.
Контрастность
Яркость
Насыщенность
Цвет
Отмена
Кнопки движения
Уменьш ение/увеличение
Ближн ий фокус /
Да ль н и й фокус
Д
иафрагма закрыта/открыта
Настройка пр едус тан овк и /
Переход к пре дуста новке
Нажмите для сохранения изображения на экране в формате bitmap или JPEG.
Нажмите
для настройки режима прокрутки изображения и вывода экранной информации. В режиме
прокрутки Вы можете регулировать скорость прокрутки, а также можете выбирать информацию для
вывода на экран.
Окно состояния событий в нижней части экрана содержит список событий, обнаруженных на удаленном
цифровом видеорегистраторе.
При выборе камеры на экране и нажатии правой кнопк
и мыши открывается экран текстового меню.
Изменить название камеры (Change Camera Title): изменение названия камеры.
Активация аудио (Enable Audio): активация аудиосвязи с удаленным устройством.
Когда откроется панель управления звуком, нажмите
для передачи аудио
удаленному устройству и снова нажмите эту кнопку для остановки передачи аудио.
Нажмите
для прослушивания живого аудио с подключенного удаленного
устройства через динамик и нажмите эту кнопку снова для выключения
прослушивания живого аудио. При нажатии обеих кнопок
и возможна
двусторонняя связь. При нажатии
аудиосвязь деактивируется.
