Руководство по эксплуатации STR-0883/1683
21
кнопк
у
. Можно выбрать интервал выполнения цифровым видеорегистратором самодиагностики тревожных
входов. Можно выбрать установку от
1 часа до 30 дней или Никогда (Never).
Выберите окно
Установки (Settings) рядом с опцией Заполнение диска (Disk Almost Full) и нажмите кнопку .
Выберите уровень заполнения диска, при котором активируется предупреждающий сигнал цифрового
видеорегистратора. Настройка уровня возможна в диапазоне от 80% до 99%.
Выберите окно
Установки (Settings) рядом с опцией Дефект диска (Disk Bad) и нажмите кнопку . Выберите
процент дефектных секторов диска, при котором активируется предупреждающий сигнал цифрового
видеорегистратора. Настройка возможна в диапазоне от 80% до 99%.
Выберите окно
Установки (Settings) рядом с опцией Температура Диска и нажмите кнопку . Выберите
температуру жесткого диска, при превышении активируется предупреждающий сигнал цифрового
видеорегистратора. Информацию о правильной настройке температуры можно найти в документации
изготовителя жесткого диска.
Можно настроить реакцию цифрового видеорегистратора на события системы. Выберите окно
Действия
(Actions
) рядом с соответствующим событием и нажмите кнопку . Системные события можно связать с
тревожным выходом, активировать внутреннюю звуковую сигнализацию цифрового видеорегистратора и/или
отправить уведомление на различные устройства.
ПРИМЕЧАНИЕ: Активация тревожного выхода не может использоваться для событий типа
Система (System) или Запись в режиме «паника» (Panic Record).
Уведомление по почте – единственная установка, предлагаемая для события типа
Система.
Для работы функции уведомления требуется регистрация цифрового
видеорегистратора в RAS (Remote Administration System – Система удаленного
администрирования).
Настройка записи
Общие установки
Выберите закладку Общие установки (General) и нажмите кнопку . Откроется экран настройки общих
установок.

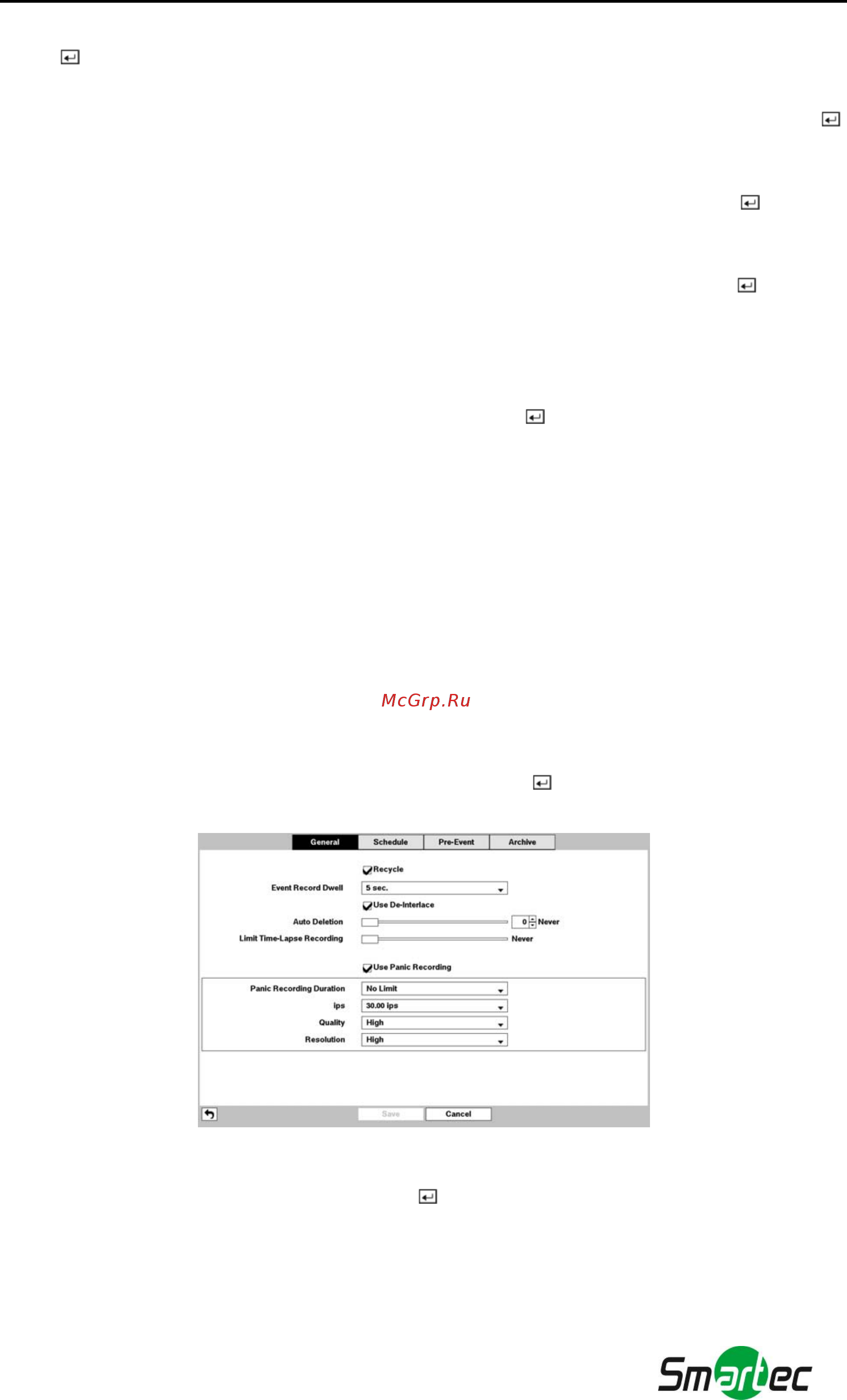

Рисунок 13.Настройка записи – общие установки.
Выберите
Перезапись (Recycle) и нажмите кнопку для активации и деактивации этой функции. В
режиме перезаписи цифровой видеорегистратор после заполнения диска производит запись поверх самой
старой видеозаписи. Если режим перезаписи деактивирован, запись останавливается после заполнения
диска.
