Руководство по эксплуатации STR-0883/1683
46
Настройка состояния
Событие
Выберите закладку Событие (Event) и нажмите кнопку . Откроется экран настройки события.

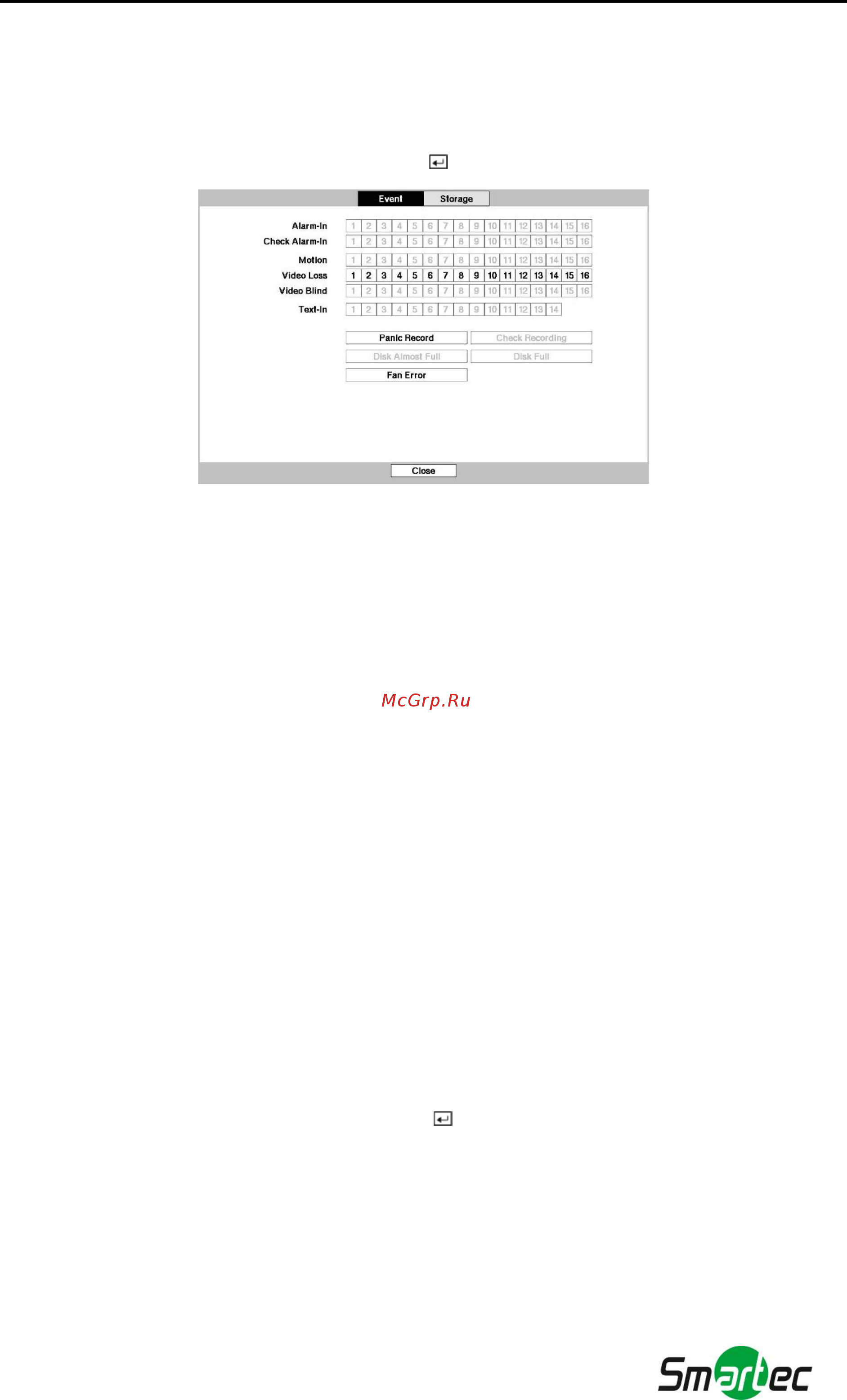

Рисунок 37. Настройка состояния – экран настройки события.
На экране состояния события содержится информация о состоянии систем и входов цифрового
видеорегистратора. В случае обнаружения событие выделяется подсветкой, а связанные с ним каналы или
события мигают в течение пяти секунд.
Тревога (Alarm-In), Движение (Motion), Пропадание видеосигнала (Video Loss), Блокировка обзора камеры
(Video Blind) и Ввод текста (Text-In) выделяются подсветкой при обнаружении соответствующего события, в
зависимости от установок, выполненных на экране настройки тревожного входа, детектора движения,
пропадания видеосигнала, блокировки обзора камеры и ввода текста в меню настройки событий.
Кнопки
Проверить тревожный вход (Check Alarm-In) и Проверить запись (Check Recording) выделяются
подсветкой при обнаружении каждого события, в зависимости от установок, выполненных на экране
настройки «Мониторинг» в меню «Система».
Кнопка
Запись в режиме паники (Panic Record) выделяется подсветкой, если цифровой видеорегистратор
выполняет запись в режиме «паники».
Кнопка
Частичное заполнение диска (Disk Almost Full) выделяется подсветкой, если для цифрового
видеорегистратора не выбран режим перезаписи, и уровень заполнения диска достигает значения, заданного
на экране настройки системного события в меню настройки событий. Кнопка
Заполнение диска (Disk Full)
выделяется подсветкой, если для цифрового видеорегистратора не выбран режим перезаписи, и на диске нет
свободного места.
Кнопка
Неисправность вентилятора (Fan Error) выделяется подсветкой, если вентилятор на задней панели
рядом с кабелем питания не работает более четырех секунд.
Память
Выберите закладку Память (Storage) и нажмите кнопку . Откроется экран настройки памяти.
