Руководство по эксплуатации STR-0883/1683
8
Глава 3 — Настройка
ПРИМЕЧАНИЕ: Прежде чем выполнять настройку, необходимо полностью завершить установку
цифрового видеорегистратора. См. Главу 2 — «Установка».
Средства управления на передней панели

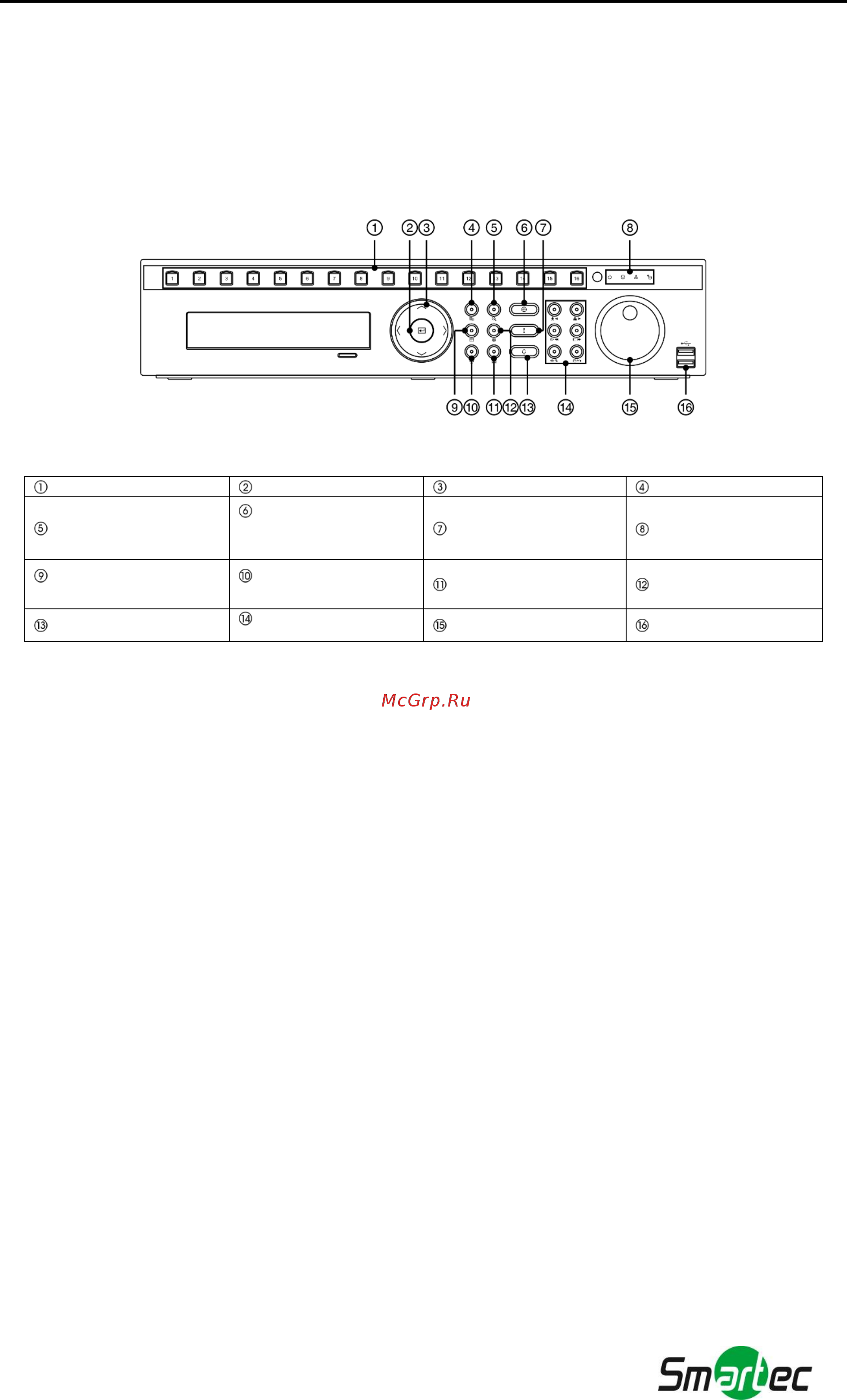

Рисунок 3. Передняя панель 16-канальной модели цифрового видеорегистратора.
Кнопки выбора камер Кнопка ввода Кнопки со стрелками Кнопка меню
Кнопка увеличения
Кнопка управления
поворотными
камерами
Кнопка «Паника»
СИД
Кнопка выбора
формата экрана
Кнопка выбора
монитора
Кнопка «Закладка» Кнопка «Стоп-кадр»
Кнопка «Тревога»
Кнопки
в
оспроизведения
Регулятор «джог/шатл» Порт USB
Фронтальная панель внешне и функционально напоминает комбинацию видеомагнитофона и
мультиплексора. Многие кнопки на передней панели многофункциональны. Кнопки инфракрасного пульта
дистанционного управления, хотя и расположены по-другому, выполняют те же функции, что и кнопки на
передней панели. Ниже приводится описание функций каждой кнопки и средства управления. Обратите
внимание на описание функций кнопок. Эта инфо
рмация пригодится Вам при первоначальной настройке
цифрового видеорегистратора и его дальнейшей эксплуатации.
ПРИМЕЧАНИЕ: Инфракрасный датчик расположен на передней панели цифрового
видеорегистратора слева от кнопок со стрелками. Нельзя блокировать или
загораживать датчик, иначе пульт дистанционного управления не будет работать.
Также можно использовать USB-манипулятор «мышь» (не входит в комплект) для
просмотра экранов и меню подобно тому, как это делается на компьютере.
