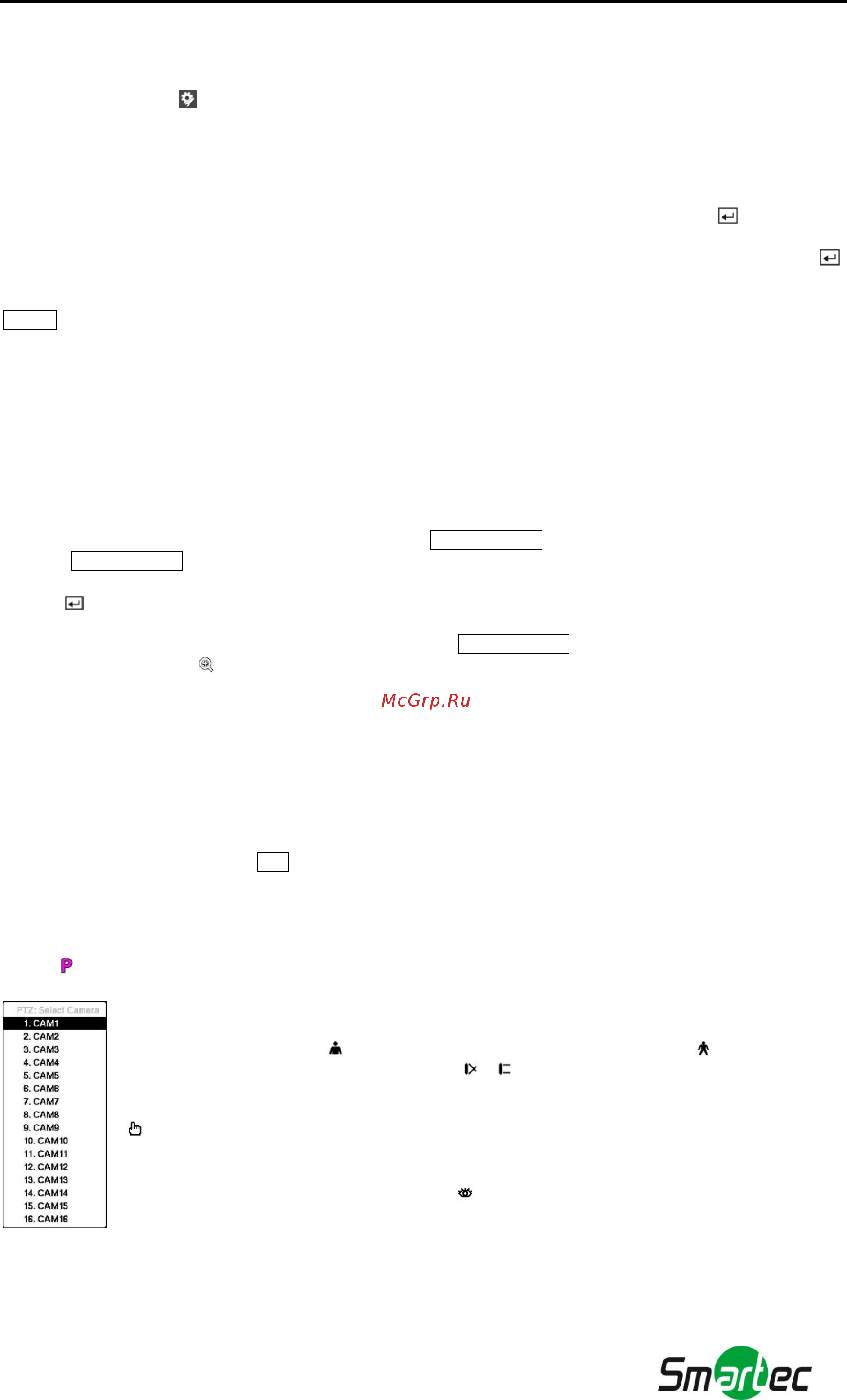

Руководство по эксплуатации STR-0883/1683
53
Настройка
При выборе кнопки
(Настройка) в меню просмотра живой картинки открывается главный экран
настройки. Подробное описание настройки системы приводится в Главе 3 ─ «Настройка».
Режим активного экрана
Вы можете включить режим активного экрана, выбрав опцию Редактировать группу (Edit Group) в меню
«Просмотр живой картинки – Дисплей» (Live Monitoring – Display) или нажав кнопку
в любом из
мультиэкранных форматов. Активный сегмент выделяется рамкой желтого цвета, и его можно перемещать с
помощью кнопок со стрелками. Чтобы выйти из режима активного сегмента, достаточно нажать кнопку
.
Также для выхода из режима активного экрана можно выбрать строку
Выход из меню редактирования
группы (Exit Group Edit) в меню настройки активного экрана, которое открывается при нажатии кнопки
МЕНЮ. Если оператор не предпринимает дельнейших действий, режим активного сегмента остается
активированным в течение 15 секунд.
В режиме активного сегмента нажмите кнопку с номером камеры, изображение которой Вы хотите видеть в
активном сегменте. Переключив выбранную камеру на активный сегмент, цифровой видеорегистратор
перемещает активный сегмент в следующий сегмент. Если изображение камеры с выбранным номером не
существует на выбранном экране, изображение выбранной камеры выводится на активном эк
ране. Таким
образом, вы можете менять расположение камер на экране.
Режим увеличения
Можно увеличить часть изображения, нажав кнопку УВЕЛИЧЕНИЕ. На несколько секунд после нажатия
кнопки УВЕЛИЧЕНИЕ на экран выводится четырехугольник. Четырехугольником обозначается зона
увеличения. Вы можете перемещать четырехугольник при помощи кнопок со стрелками. При нажатии
кнопки
или повороте регулятора «джог» против часовой стрелки в режиме увеличения переключается
масштаб увеличения (можно выбрать двукратное, трехкратное или четырехкратное увеличение). Для
выхода из режима увеличения снова нажмите кнопку
УВЕЛИЧЕНИЕ. В режиме увеличения на экран
выводится пиктограмма , если на экране настройки дисплея (закладка «Экранная информация» (OSD))
выбрана функция увеличения.
ПРИМЕЧАНИЕ: Активация режима увеличения не поддерживается в режиме SD.
Режим управления поворотной камерой
Если в системе зарегистрирован пользователь, который имеет полномочия управления поворотными
камерами, он может управлять поворотными камерами. С цифрового видеорегистратора можно управлять
камерами, которые имеют функции поворота в горизонтальной и вертикальной плоскости и увеличения.
Нажмите и удерживайте кнопку
PTZ , чтобы открыть меню настройки поворотной камеры и войти в режим
управления поворотной камерой. Для выхода из режима управления поворотной камерой снова нажмите
кнопку.
Выберите в меню поворотную камеру для управления. На экране настройки поворотной камеры выводится
символ
.
Для использования кнопок на передней панели нажмите кнопку со стрелкой влево или вправо
для поворота влево или вправо. Нажмите кнопку вверх или вниз для наклона камеры вверх или
вниз. Нажмите кнопку
для увеличения изображения или кнопку
для уменьшения
изображения. Можно использовать кнопки
и для фокусировки изображения.
Можно создать предустановки для поворотных камер. Для создания предустановки нажмите
.
Можно быстро переключить поворотную камеру в положение, заданное предустановкой. Для
просмотра предустановки камеры нажмите
.
Рисунок 42. Меню выбора поворотной камеры.
