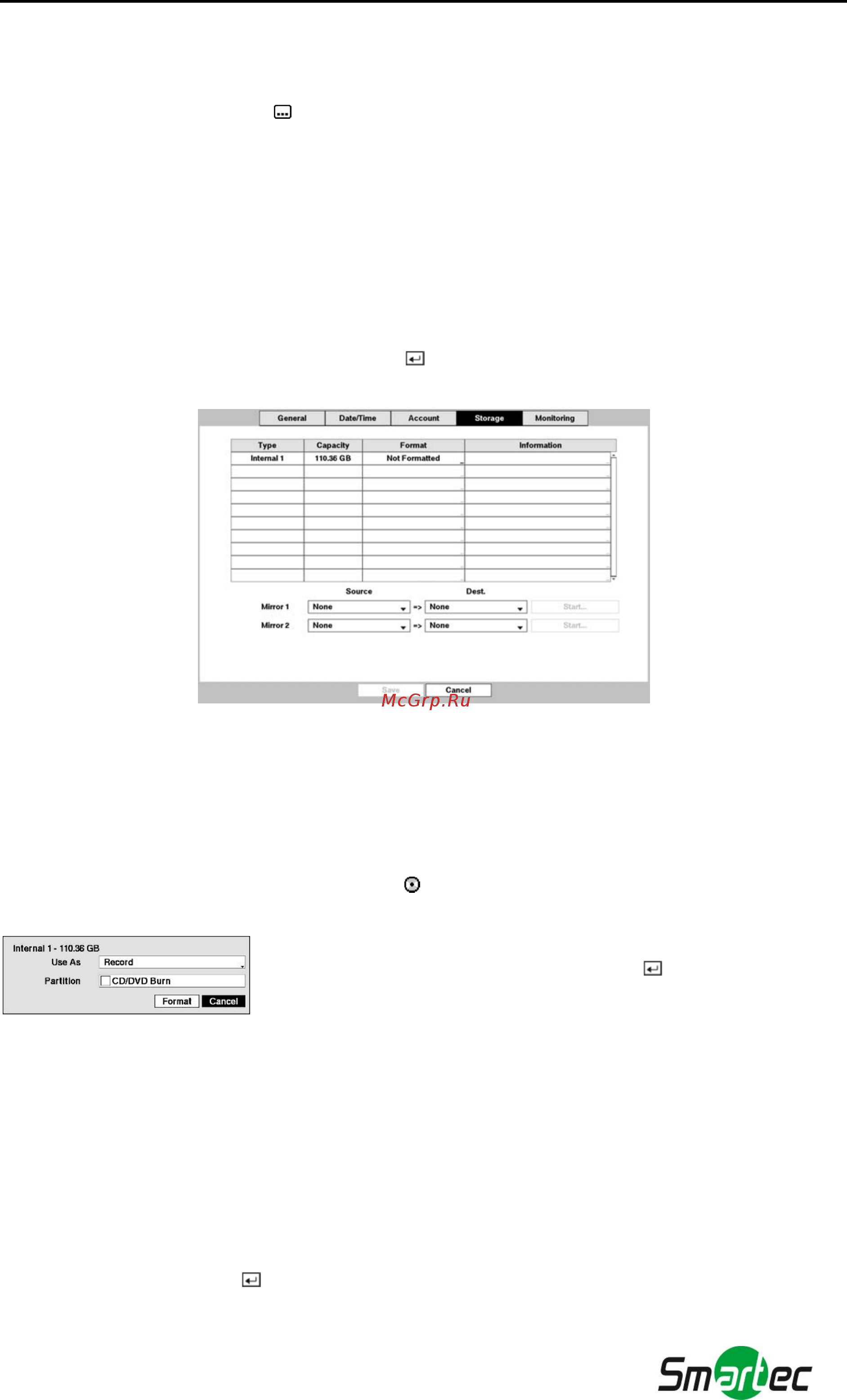

![Smartec STR-1683 [27/92] Память](/views2/1258838/page27/bg1b.png)
Руководство по эксплуатации STR-0883/1683
19
ПРИМЕЧАНИЕ: Кроме кнопок на передней панели цифрового видеорегистратора или на
инфракрасном пульте дистанционного управления Вы можете использовать для
настройки пароля виртуальную клавиатуру. Для вывода виртуальной клавиатуры
нажмите кнопку
с помощью мыши (не входит в комплект).
Выбрав окно
Автоматическая регистрация при входе в систему (Auto Login), Вы можете активировать
функцию автоматической регистрации пользователей при включении питания цифрового
видеорегистратора. Также Вы можете выбрать настройку, при которой никогда не будет производиться
автоматическая регистрация пользователя при входе в систему.
Выбрав окно
Автоматический выход из системы (Auto Logout), Вы можете задать время, через которое
пользователь автоматически отключается от системы. Предлагаются следующие варианты: никогда (Never),
1 мин, 3 мин, 5 мин, 10 мин, 15 мин, 20 мин, 30 мин и 1 ч.
Память
Выберите Память (Storage) и нажмите кнопку . Откроется экран настройки памяти, на котором
содержится информация о запоминающих устройствах цифрового видеорегистратора.
Рисунок 11. Настройка системы. Экран настройки памяти.
В колонке
Тип (Type) приводится описание запоминающего устройства.
Емкость запоминающего устройства указана в колонке
Емкость (Capacity).
В колонке
Формат (Format) содержится информация о том, используется ли устройство для записи (Record),
архивирования (Archive) или не используется (Not Using). Опция Не форматировано (Unformatted) указывает
на то, что устройство не форматировано. Символ
указывает, что устройство имеет зарезервированную
временную свободную память для сохранения фрагментов видеозаписи на DVD-RW.
Выберите окно в колонке
Формат (Format), соответствующее нужному
запоминающему устройству, и нажмите кнопку
. Вы можете выполнить
форматирование устройства для записи или архивирования. Если выбрать
опцию
Не используется (Not Using) из списка Использовать как… (Use
As…) и нажать кнопку Формат (Format), устройство не будет
использоваться для записи. Также Вы можете выделить память для
хранения временных файлов, необходимых для записи на CD, выбрав
опцию
Раздел – запись на CD/DVD (Partition – CD/DVD Burn).
ПРИМЕЧАНИЕ: Цифровой видеорегистратор не позволяет использовать жесткие диски USB
версии ниже 2.0.
В колонке
Информация (Information) приводится информация о том, используется ли устройство. Опция
Другой (Other) указывает на то, что устройство используется другим цифровым видеорегистратором.
Выберите в колонке
Информация (Information) окно, соответствующее нужному запоминающему
устройству, и нажмите кнопку
. Это позволяет проверить информацию о времени видеозаписи.
