Руководство по эксплуатации STR-0883/1683
33
ПРИМЕЧАНИЕ: Вам потребуется узнать IP-адрес у администратора сети.
Не используйте один и тот же IP-адрес в качестве адреса инициатора, настройка
которого выполняется здесь, и IP-адреса, заданного при настройке в разделе
«Настройка сети – настройка IP-адреса». В противном случае установки iSCSI не
сохранятся.
Выберите окно
Цифровой видеорегистратор – имя узла инициатора (DVR – Initiator Node Name) и нажмите
кнопку
. Откроется виртуальная клавиатура, позволяющая ввести имя цифрового видеорегистратора для
регистрации на устройстве iSCSI.
Выберите окно
iSCSI – адрес исполнителя (iSCSI – Target Address) и нажмите кнопку . Пользуясь
кнопками со стрелками, введите IP-адрес устройства iSCSI, подключаемого к цифровому
видеорегистратору.
Выберите окно
iSCSI – порт исполнителя (iSCSI – Target Port) и нажмите кнопку . Пользуясь кнопками со
стрелками, введите номер порта устройства iSCSI, подключаемого к цифровому видеорегистратору.
Выберите окно

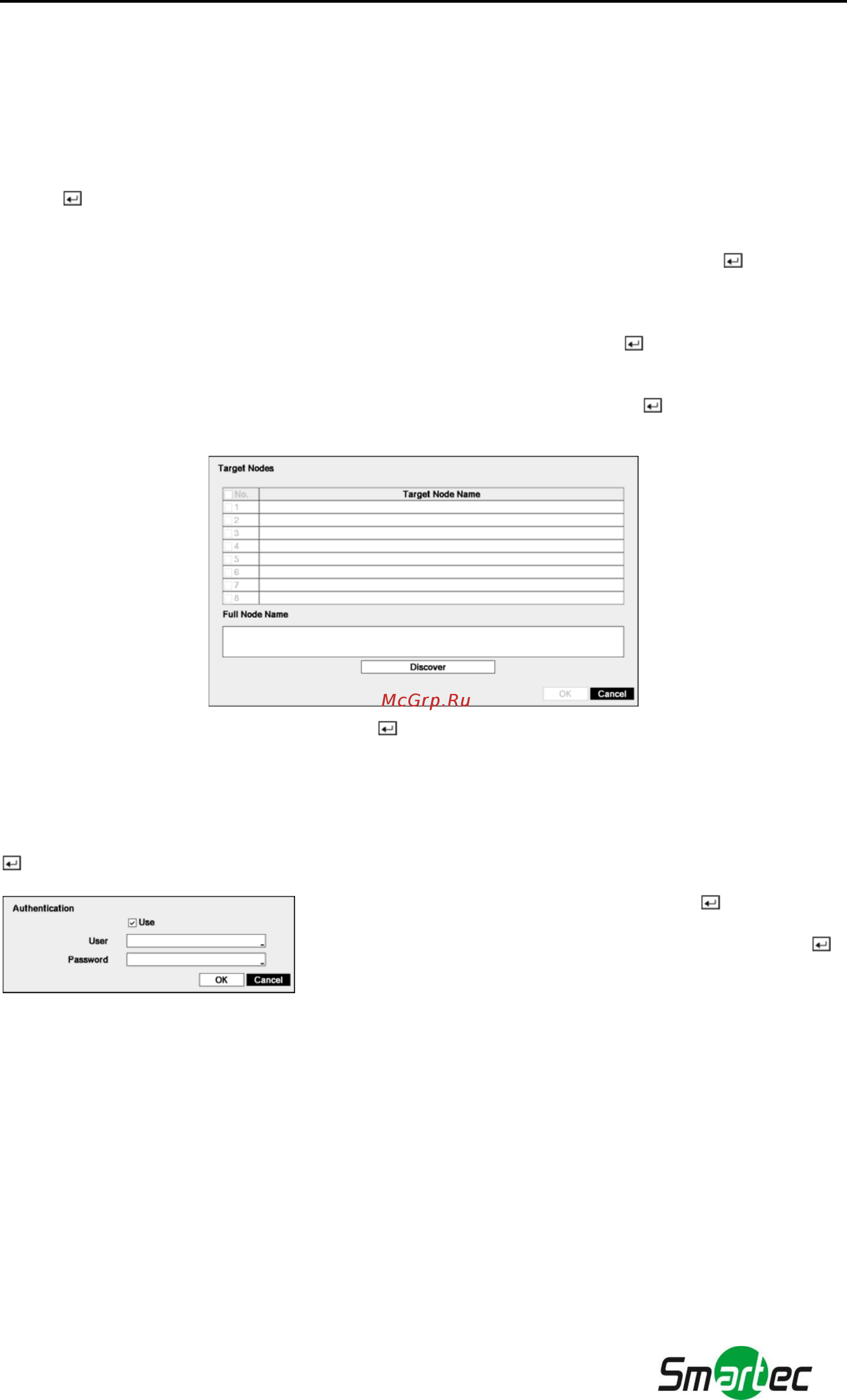

iSCSI – узлы исполнителя (iSCSI – Target Nodes) и нажмите кнопку . Откроется экран
«Узлы исполнителя» (Target Nodes).
Выберите Найти (Discover) и нажмите кнопку . При правильной настройке iSCSI в списке Имя узла
исполнителя (Target Node Name) откроется список жестких дисков iSCSI, подключенных к цифровому
видеорегистратору. При выборе устройства из списка его полное имя выводится в окне
Полное имя узла (Full
Node Name). Выбор устройства и нажатие кнопки OK позволяет использовать выбранное устройство для
записи или архивирования.
Выберите окно, обозначенное iSCSI – CHAP-аутентификация (iSCSI – CHAP Authentication), и нажмите кнопку
. Откроется экран аутентификации.
Выберите Использовать (Use) и нажмите кнопку для активации
или деактивации функции. Выберите окно, обозначенное
Пользователь/Пароль (User/Password), и нажмите кнопку .
Откроется виртуальная клавиатура, позволяющая ввести имя
пользователя и пароль.
ПРИМЕЧАНИЕ: Настройка аутентификации потребуется для доступа к устройству iSCSI,
использующему функцию аутентификации с применением протокола CHAP.
В окне, обозначенном Сеанс (Session), содержится информация о состоянии соединения между цифровым
видеорегистратором и устройством iSCSI.
ПРИМЕЧАНИЕ: После изменения установок iSCSI происходит автоматический перезапуск устройства.
При использовании устройства iSCSI пользуйтесь инструкциями изготовителя
устройства для правильной настройки.
В зависимости от состояния сети, возможно некорректное воспроизведение видео и
аудио на устройстве iSCSI.
ВНИМАНИЕ: Устройство iSCSI следует подключать непосредственно к разъему iSCSI на задней
панели цифрового видеорегистратора.
