Руководство по эксплуатации STR-0883/1683
38

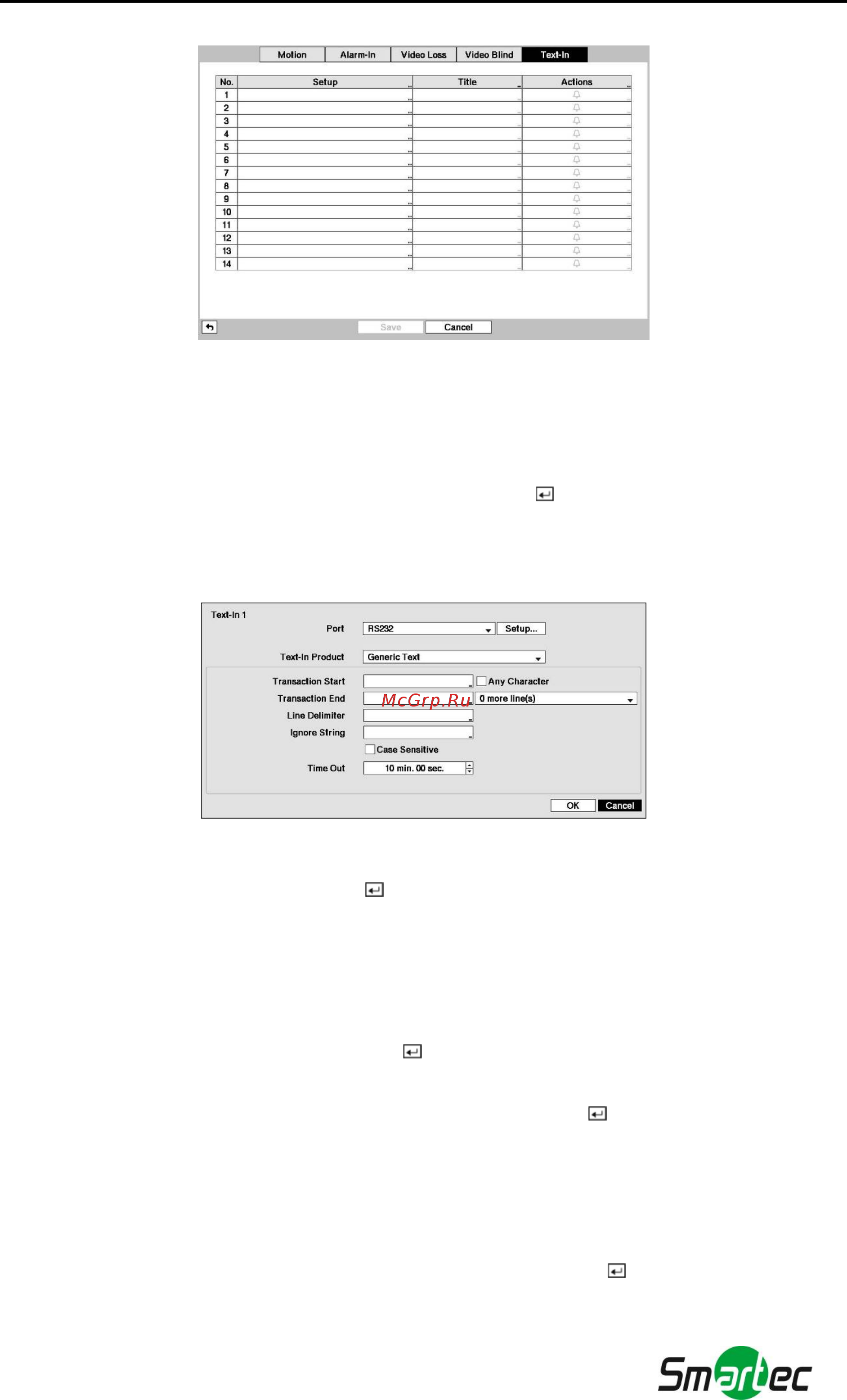

Рисунок 28. Настройка событий – экран настройки ввода текста.
Можно выполнить настройку реакции цифрового видеорегистратора на ввод текста с устройств типа
банкоматов (ATM) и кассовых терминалов (POS). Этот экран позволяет выполнить настройку цифрового
видеорегистратора для работы с каждым устройством ввода текста.
Выберите окно в колонке
Настройка (Setup) и нажмите кнопку . Выбор колонки Настройка (Setup)
позволяет изменять все параметры всех каналов ввода текста за исключением установок порта.
ПРИМЕЧАНИЕ: Одновременный ввод большого объема текста с нескольких каналов может влиять
на производительность системы.
Рисунок 29. Экран настройки устройства ввода текста.
Выберите окно
Порт (Port) и нажмите кнопку . Выберите Нет (None), RS232, RS485, USB-Serial (1~4) или
LAN (1~4).
ПРИМЕЧАНИЕ: Если Вы выбрали установку порта «Нет» (None), Вы не сможете выполнять какие-
либо изменения установок на этом экране.
При подключении устройства ввода текста к порту USB не отключайте кабель USB
во время работы системы.
Выберите
Настройка… (Setup…) и нажмите кнопку . Для настройки портов RS232, RS485, USB-Serial или
LAN пользуйтесь рекомендациями изготовителей банкомата или кассового терминала.
Выберите окно
Устройство ввода текста (Text-In Product) и нажмите кнопку . Выберите нужное устройство
из списка.
ПРИМЕЧАНИЕ: Ниже приводится общее описание настройки для работы с текстовыми
устройствами. Экран настройки меняется в зависимости от выбранного типа
устройства ввода текста, и он может содержать различные параметры настройки и
окна ввода данных.
Выберите окно
Начало транзакции (Transaction Start) и нажмите кнопку . С помощью виртуальной
клавиатуры введите строку начала транзакции. Для поиска строки текста, передаваемой устройством ввода
текста в начале транзакции, пользуйтесь документацией изготовителя устройства.
