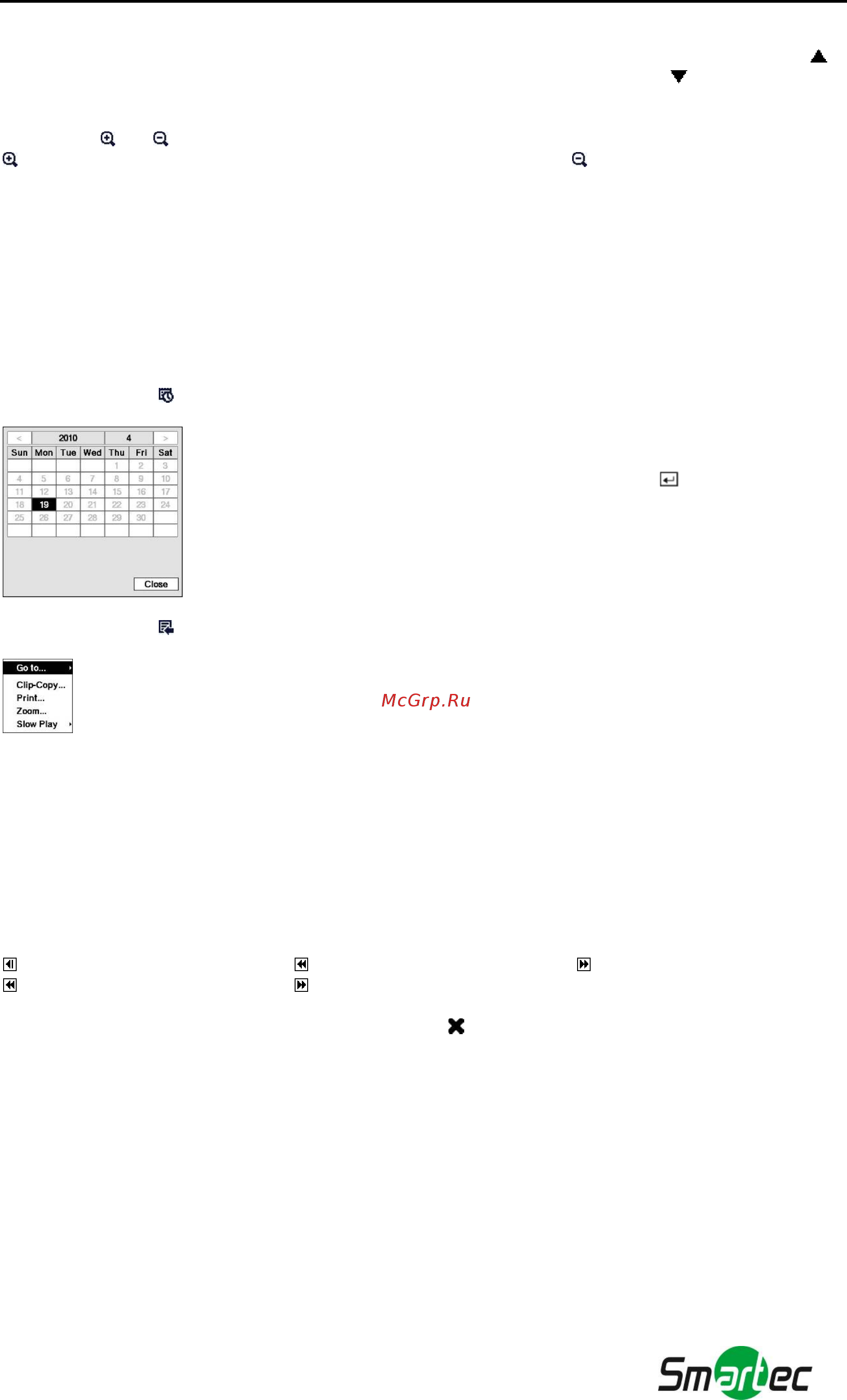

Руководство по эксплуатации STR-0883/1683
63
Свер
нутый вид, в котором на экран выводится только строка инструментов. При выборе кнопки
в
Свернутом виде происходит переключение в Стандартный вид, а при выборе кнопки
в Развернутом виде
происходит переключение в Стандартный вид.
При выборе
или , расположенных снизу, происходит изменение масштаба таблицы записи. При выборе
в таблице содержится 8 часов (с интервалом 1 минута), а при выборе в таблице содержится 24 часа (с
интервалом 3 минуты). Для перехода к более раннему или более позднему времени, не представленному в
таблице записи на экране, пользуйтесь стрелками, расположенными по краям каждой шкалы времени. Для
выбора этих стрелок пользуйтесь кнопками со стрелками на передней панели.
ПРИМЕЧАНИЕ: Если в одном отрезке времени имеются видеозаписи, выполненные в разных
режимах, в строке состояния записи информация о записи представлена в следующем
порядке по уровню приоритета: Паника → До события → Событие → Время.
Различные режимы записи обозначаются разными цветами: красным для режима
«Паника», желтым для записи до события, сиреневым для записи события и синим
для записи по времени.
При выборе кнопки
, расположенной внизу, открывается экран поиска по календарю.
Числа, в которые производилась видеозапись, обозначаются на календаре
белыми цифрами. Вы можете выделять числа видеозаписи с помощью кнопок
со стрелками. Выделив нужное число, нажмите кнопку
. На экране в режиме
паузы будет представлен первый кадр видеозаписи, соответствующей
выбранной дате. После выбора даты для просмотра видеозаписи за ближайшие
к дате дни пользуйтесь кнопками воспроизведения, расположенными внизу
экрана поиска по таблице записи.
При выборе кнопки
, расположенной внизу, открывается меню поиска.
Переход (Go to): Выводится первое или последнее изображение видеозаписи, выполняется
поиск по дате и времени или выбранный кадр видеозаписи вносится в список закладок
(дополнительная информация приводится в предыдущих разделах «Поиск видеозаписи –
Переход» и «Закладки»).
Копирование фрагмента (Clip-Copy): выполняется выбор фрагмента видеозаписи и его
сохранение (дополнительная информация приводится в разделе «Копирование фрагмента
видеозаписи»).
Печать (Print): выполняется печать выбранного изображения.
Увеличение (Zoom): увеличение представленного на экране изображения.
Замедленное воспроизведение (Slow Play): воспроизведение видео с замедленной
скоростью (x1/2, x1/3, x1/4, x1/6 и x1/8).
Отдельные инструменты управления внизу выполняют следующие функции:
Переход к предыдущему кадру
Быстрая прокрутка назад
Воспроизведение/Пауза
Быстрая прокрутка вперед
Переход к следующему кадру
Чтобы закрыть экран поиска по таблице записи, нажмите
в левом верхнем углу.
