14
ЧИЛЛЕРЫ ACC-TVAB/2

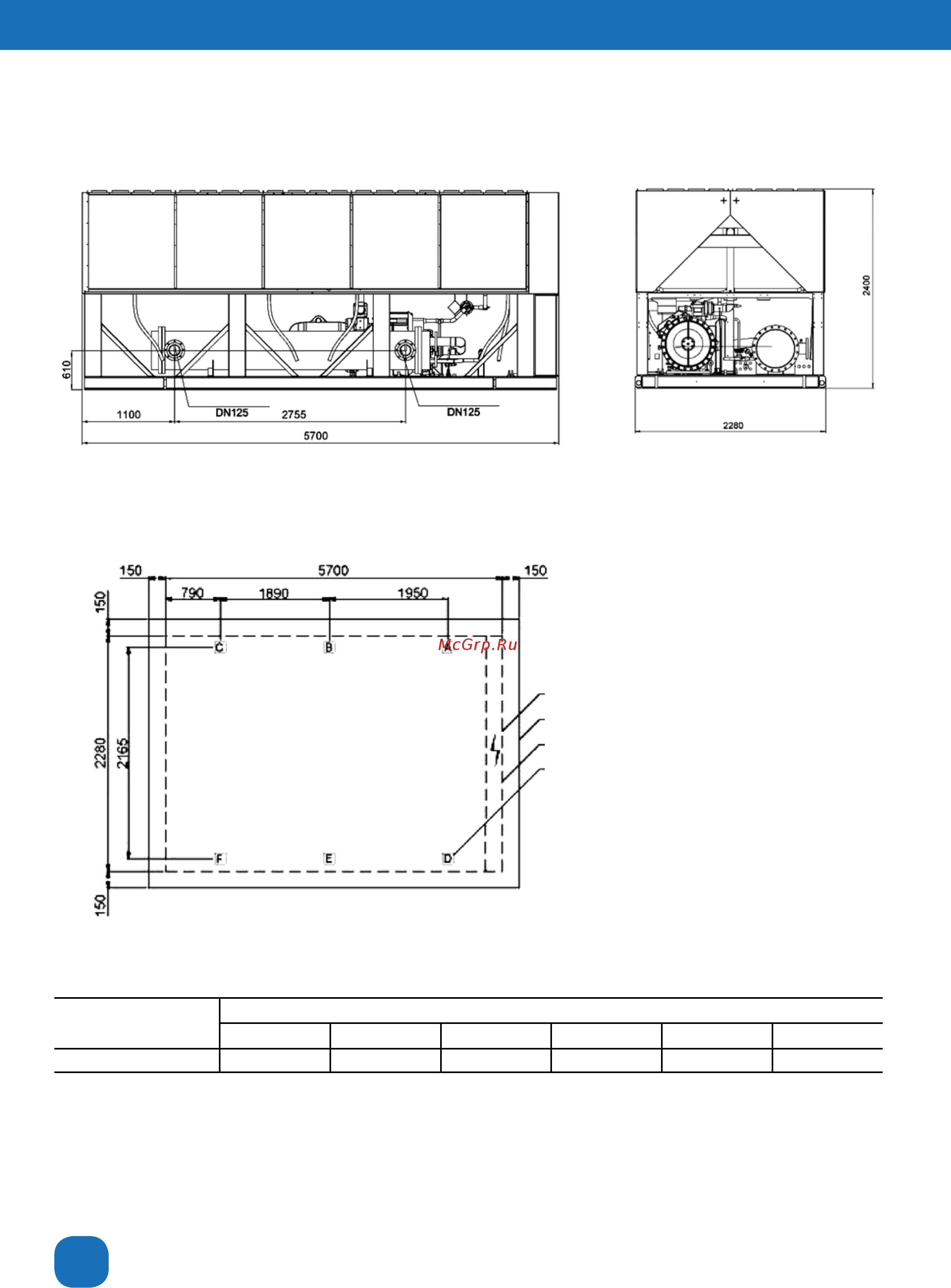

Блок ACC-600TVAB/2.
Модель
Распределение весов на пружинных виброизоляторах, кг
А В С D E F
ACC-600TVAB/2
918 919 743 918 919 743
Шкаф управления
Фундаментальная плита
Основание агрегата
Анкерный болт М14
