Aerotek ACC-730TVAB/2 [15/96] Блок acc 730tvab 2
![Aerotek ACC-730TVAB/2 [15/96] Блок acc 730tvab 2](/views2/1262442/page15/bgf.png)
15
www.aerotek.ru

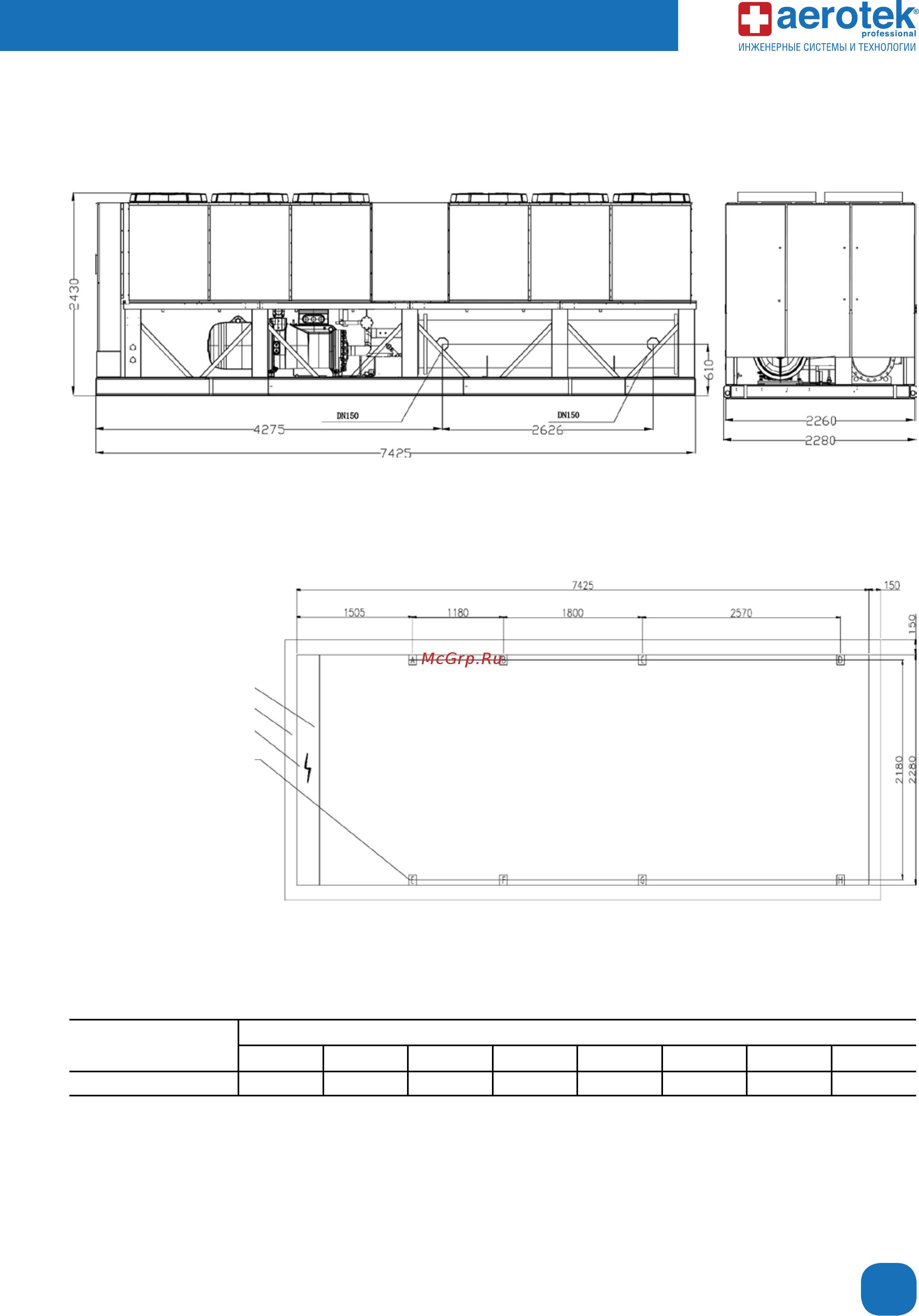

Блок ACC-730TVAB/2.
Модель
Распределение весов на пружинных виброизоляторах, кг
А В С D E F G H
ACC-730TVAB/2 897 885 862 856 897 885 862 856
Шкаф управления
Фундаментальная плита
Основание агрегата
Анкерный болт М14
Патрубок выхода водыПатрубок входа воды
