36
ЧИЛЛЕРЫ ACC-TVAB/2
На главной странице отображены основные параметры работы системы.
Текущий статус агрегата отображается следующим образом:
Stop (Останов): отсутствие выходных сигналов, блок выключен.
Open pump (Включение насоса): происходит запуск насоса, который займет 3-5 мин.
25%valve (25% открытия клапана): соленоидный клапан открыт на 25%, при этом компрессор не работает. Кла-
пан открывается на 25% либо до запуска, либо после выключения компрессора.
Automatic loading (Подача нагрузки на компрессор):происходит процесс запуска компрессора.
Running (В работе): компрессор работает на полную мощность и находится в режиме автоматического регулиро-
вания производительности.
Unload (Снижение нагрузки): происходит процесс выключения компрессора.
Pause (Пауза): насос работает, но включение компрессора не происходит, например, из-за несоответствия тем-
пературы воды требуемым значениям.
Pump closing (Выключение насоса): происходит процесс останова насоса, занимающий 3-5 мин.
Warning (Ошибка): произошло срабатывание устройств защиты, нажмите
«Ошибки в работе» для
перехода на страницу сообщений об ошибках в работе.
Pump mode (Насос): данный режим позволяет производить запуск и останов насоса, при этом запуск других
устройств невозможен.
Ambient Temp. Excess (Недопустимое значение наружной t
0
): если наружная температура выйдет за рабочие пре-
делы, произойдет автоматическое отключение блока, соответствующая информация отобразится на дисплее.
Oil heating (Подогрев масла): при недостаточном подогреве масла произойдет запуск нагревателя кар-
тера компрессора. Нажмите на кнопку «Отображения статуса работы», чтобы узнать о времени, необ-
ходимом для подогрева масла. После выбора режима и при необходимости включения блока нажми-
те
«Старт», если запуск блока не планируется нажмите кнопку Отмены. На Главной странице

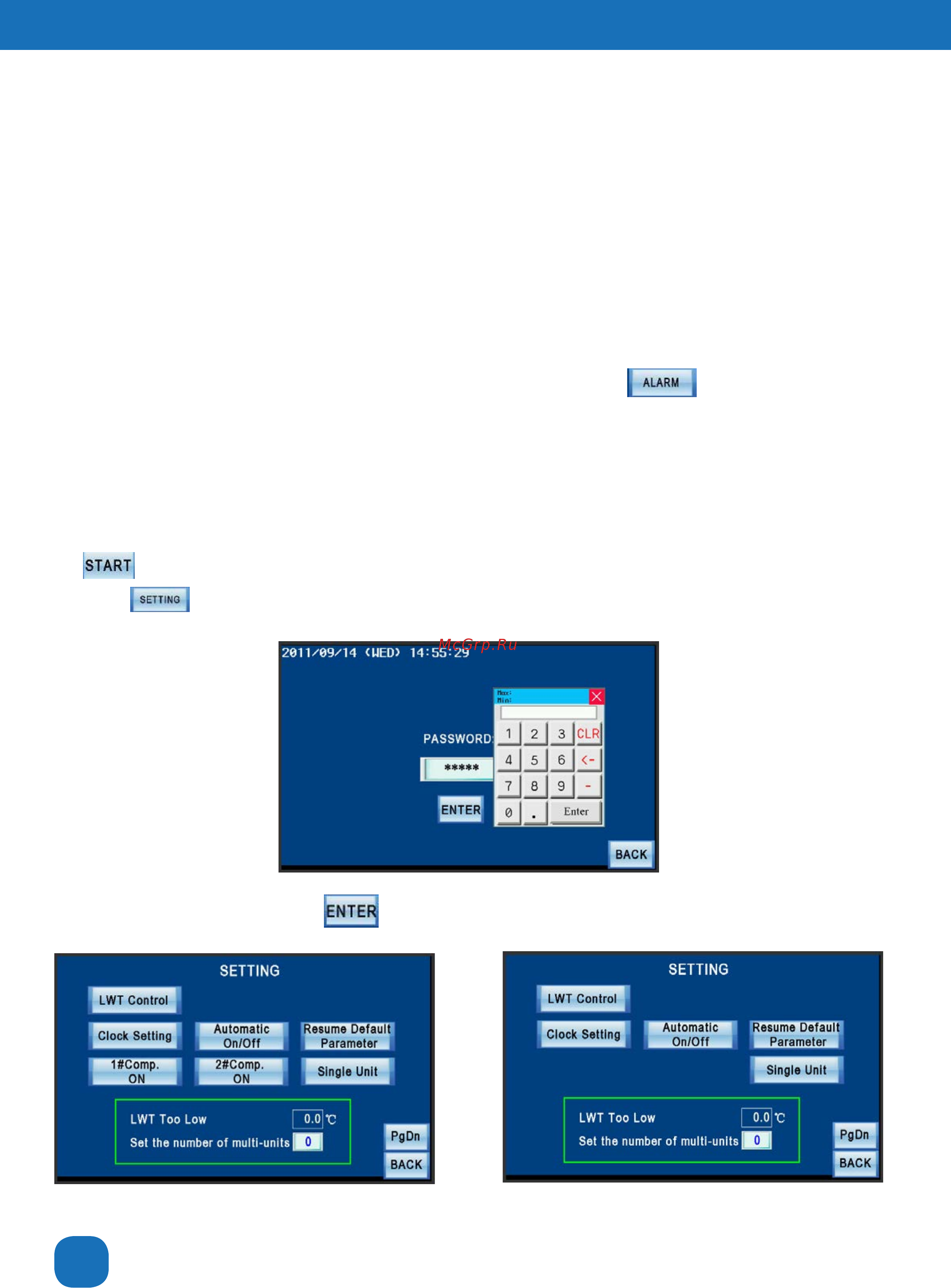

нажмите «Уставки параметров», после чего система потребует ввести пароль для дальнейшего доступа.
Введите пароль 40828 и нажмите
«Ввод» для доступа к странице Уставок параметров.
Двухкомпрессорный чиллер Однокомпрессорный чиллер
