16
ЧИЛЛЕРЫ ACC-TVAB/2

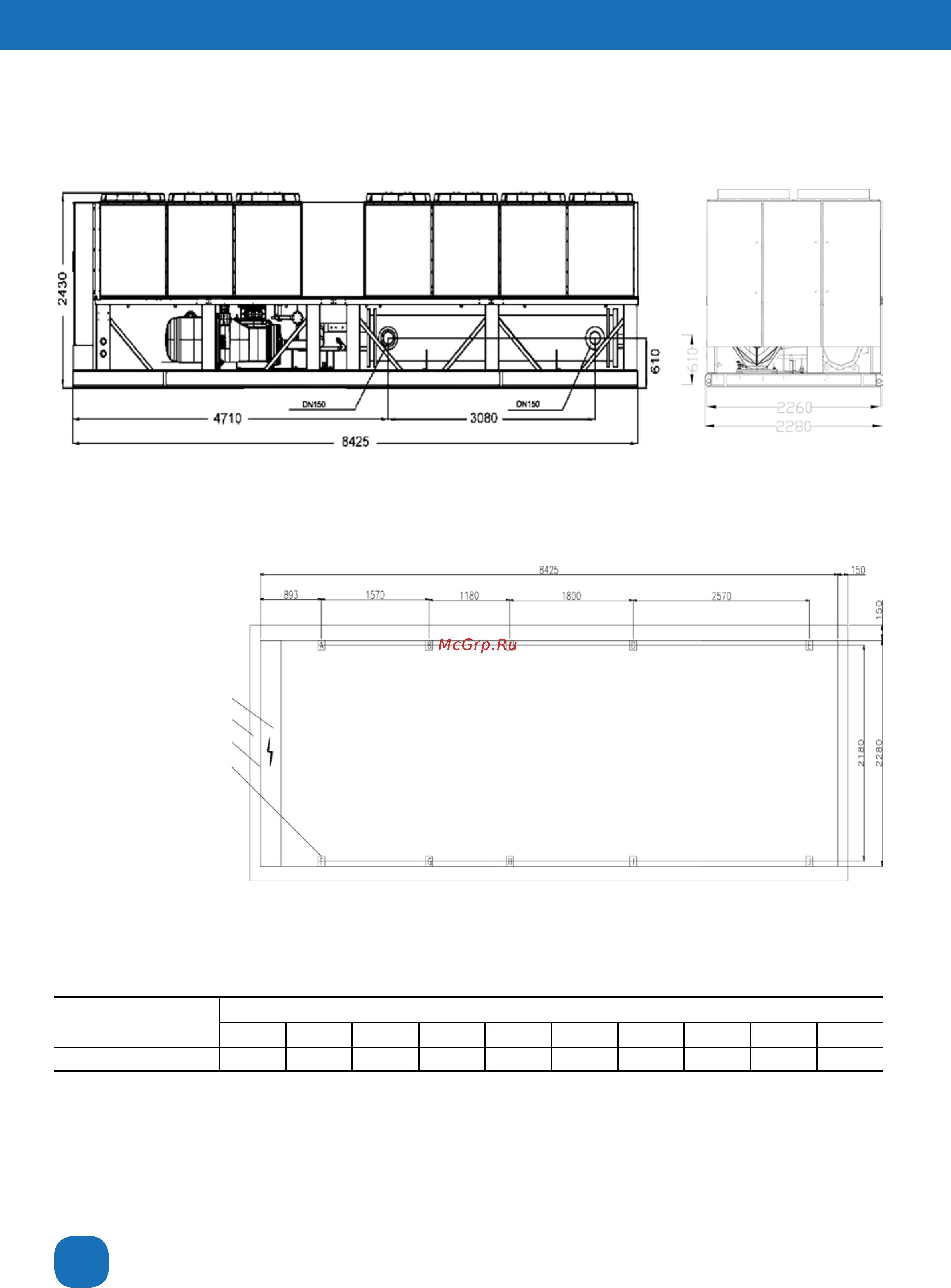

Блок ACC-810TVAB/2.
Модель
Распределение весов на пружинных виброизоляторах, кг
А В С D E F G H I J
ACC-810TVAB/2 595 854 865 859 852 595 854 865 859 852
Шкаф управления
Фундаментальная плита
Основание агрегата
Анкерный болт М14
