22

ЧИЛЛЕРЫ ACC-TVAB/2

Формула для расчета отклонения фазного напряжения:

К примеру:

Номинальное напряжение составляет: 3N~, AC 380В, 50Гц,

Измеренное напряжение на фазах: UAB = 376В, UAC = 379В, UBC = 385В.

Среднее значение напряжения: (376 + 379 + 385) / 3 = 380В.

Отклонение от среднего значения напряжения: ∆U

= 380 - 376 = 4В, ∆U

= 380 - 379 = 1В, ∆U

Проводной контроллер (PLC) с сенсорным дисплеем представляет собой интерфейс пользователя и является

частью электронной системы управления. Интерфейс пользователя работает в интерактивном режиме и отличается

простотой эксплуатации. Встроенная система управления отличается высоким уровнем автоматизации и надежности.

1. В электрошкафу расположены подключения силового кабеля, реле, клеммная панель, индикатор тревоги и

контроллер. Во избежание несанкционированного доступа электрошкаф запирается на откидную планку и замок.

2. С лицевой стороны электрошкафа расположен сенсорный экран и выключатель аварийной остановки блока.

3. Все электроподключения должны осуществляться в соответствии с местными и национальными стандартами,

а также электросхемой, прилагаемой к агрегату.

4. Сечения выходных проводов системы управления должны составлять 1 мм

двужильный кабель сечением 0,5 мм

2

. Нормально разомкнутый контакт

реле протока означает отсутствие потока жидкости; блокировка насоса

выполняется посредством контактов, задействуемых по сигналу системы

управления. Удаленный запуск и останов блока могут производиться при

подключении к двум толчковым выключателям.

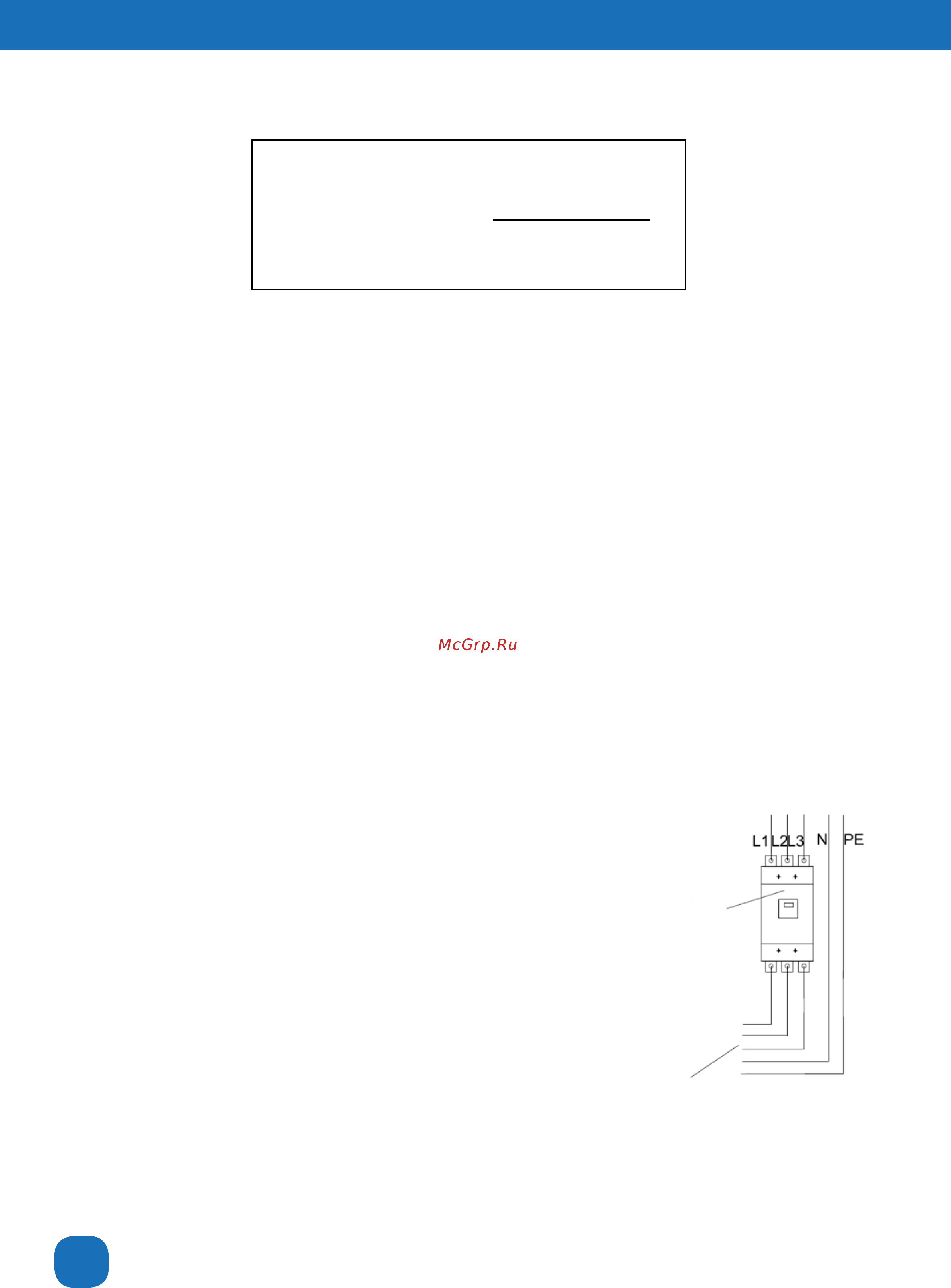

Прерыватели цепи должны устанавливаться между силовым кабелем

блока и силовым кабелем электроцепи.

Номиналы прерывателей цепи следует выбирать согласно приведен-

ным в данном руководстве значениям.

Отклонение

напряжения фазы %

Прерыватели
